Пайка полипропиленовой трубы 20 мм: что показывает разрез соединения

Пайка полипропиленовых труб обычно оценивается по внешнему виду: труба стоит ровно, вокруг раструба сформирован аккуратный буртик, на поверхности нет заметных вмятин. Однако наружная картина показывает лишь часть геометрии. Внутри соединения могут оставаться различимая граница деталей, неравномерная зона контакта или наплыв, уменьшающий проход.

Для разбора таких дефектов удобен не действующий трубопровод, а серия учебных образцов из трубы 20 мм и совместимых с ней фитингов одной системы. Один стык выполняют как эталонный, а в остальных поочередно меняют положение торца, глубину ввода, режим нагрева или соосность. После разрезания образцы сравнивают в одинаковом масштабе. Такая работа наглядно показывает различия между внешне похожими соединениями, но не устанавливает собственных критериев их пригодности.

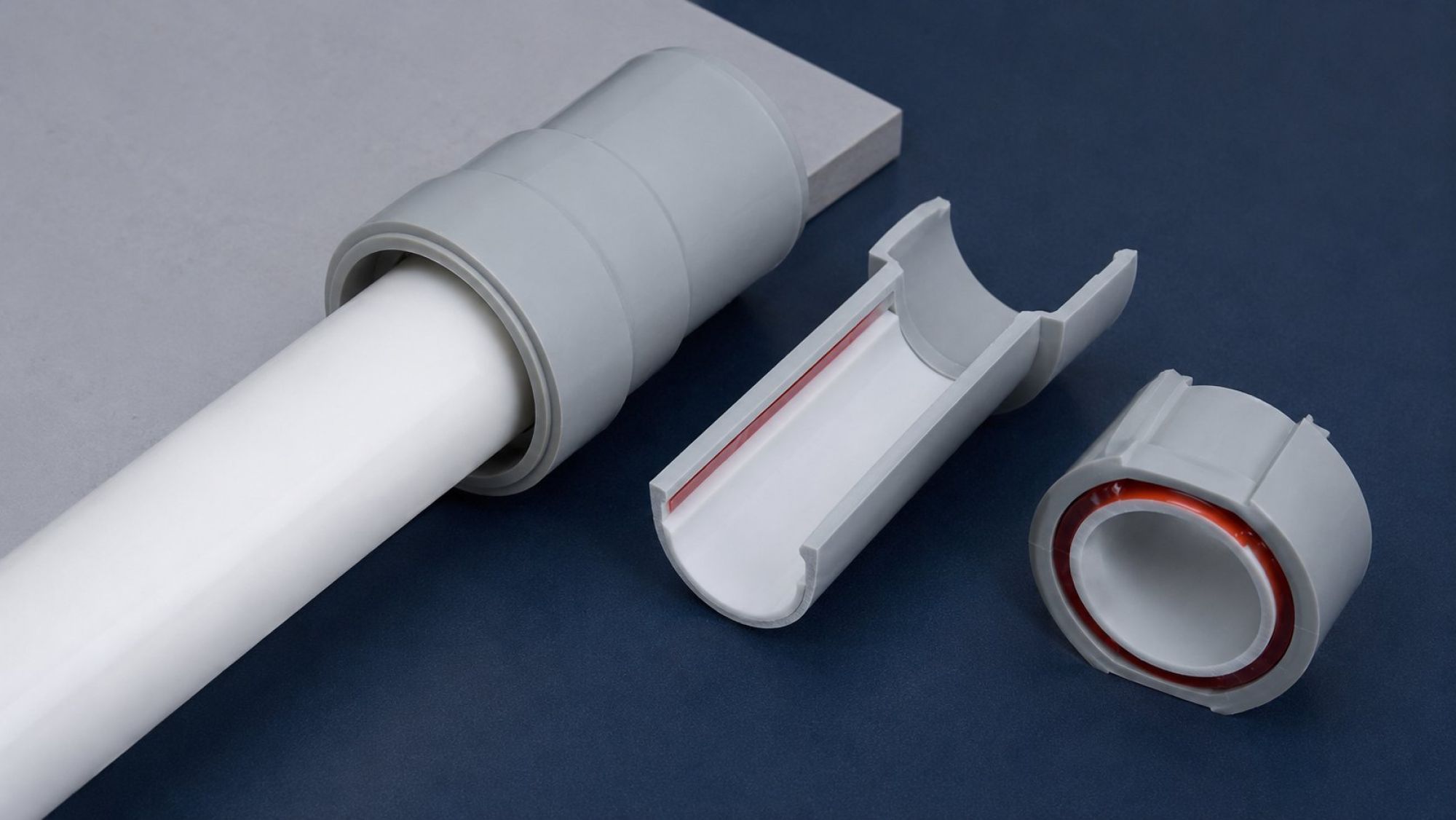

Труба 20 мм и раструб фитинга: какие поверхности образуют сварную зону

Размер 20 мм характеризует наружный размер рассматриваемой трубы, а не диаметр свободного канала. Внутренний проход зависит от толщины стенки и исполнения изделия, поэтому две трубы с одинаковым наружным размером нельзя автоматически считать одинаковыми по внутренней геометрии. Сравнивать трубу и фитинг следует в пределах одной совместимой системы, опираясь на ее чертежи и размерные таблицы.

При раструбном соединении нагреваются две сопрягаемые поверхности: наружная сторона трубы и внутренняя поверхность раструба. После снятия с нагревательных насадок размягченные слои входят в контакт. В поперечном разрезе зона взаимодействия окружает трубу кольцом, а в продольном выглядит как протяженная область вдоль стенки раструба. Это не отдельная прокладка и не полоска клея, а участок двух полимерных деталей, поверхности которых были размягчены и соединены.

Условную анатомию стыка можно разделить на четыре области:

• стенка трубы вне нагретой части, по которой оценивают исходную толщину и форму канала;
• раструб фитинга, охватывающий трубу снаружи;
• зона взаимного оплавления, рассматриваемая по окружности и протяженности;
• проходное сечение, оставшееся внутри трубы после соединения.

Наружный буртик возникает у входа в раструб при перемещении размягченного материала. Он помогает заметить явную асимметрию, однако не показывает форму торца внутри фитинга. Поэтому эталонный образец рассматривают в двух направлениях: продольный разрез раскрывает глубину контакта, а поперечный — соосность и форму канала.

Косой рез торца: неравномерное кольцо контакта на продольном разрезе

Если торец срезан под углом, одна сторона трубы оказывается длиннее другой. При вводе до одной наружной отметки положение торца по окружности различается: одна его часть располагается глубже, а противоположная — ближе ко входу в раструб. То, как это различие соотносится с внутренней геометрией фитинга, зависит от конструкции конкретного изделия. Снаружи труба при этом может выглядеть прямой.

На продольном разрезе через наиболее выступающую и наиболее короткую точки отклонение читается особенно ясно. С одной стороны видна более глубокая посадка, с другой — иное положение торца и меньшая протяженность соприкосновения. Область соединения получается несимметричной, поскольку исходная геометрия торца не обеспечивала одинакового положения по всей окружности.

Для контрольной фотографии важно выбрать информативную плоскость. До разрезания на трубе отмечают направление максимального уклона торца и проводят продольную линию через обе крайние точки. Образец разрезают по этой линии, поверхности половин очищают от стружки без подрезания исследуемой зоны, а затем кладут рядом с эталоном. Камера должна смотреть перпендикулярно плоскости разреза: съемка под углом визуально меняет длину контакта и ширину канала.

Рядом с образцом помещают масштабную линейку. Полученные размеры сопоставляют с документацией выбранной трубной системы: разрез показывает геометрическое следствие отклонения, но сам по себе не задает предел пригодности соединения.

Глубина ввода трубы: неполный контакт и внутренний наплыв как противоположные сценарии

Глубина ввода определяет, какая часть наружной поверхности трубы соприкоснется с внутренней поверхностью раструба. Отметку для фитинга 20 мм берут из монтажного руководства или размерного чертежа его производителя. Геометрия раструба и предусмотренное положение торца относятся к конкретной системе.

При недостаточном вводе на продольном разрезе может обнаруживаться укороченная зона контакта. Между торцом и расположенной за ним областью фитинга иногда остается заметное свободное пространство. Само наличие такого пространства еще не означает дефект: его оценивают с учетом чертежа и правильно выполненного образца того же артикула.

При избыточном вводе или чрезмерном осевом усилии размягченный торец может сильнее деформироваться, а часть материала — сместиться внутрь канала. На продольном разрезе это выглядит как выступ у конца трубы; на поперечном — как кольцевое или одностороннее уменьшение прохода. Наружный буртик при этом способен оставаться относительно ровным и не отражать масштаба внутренней деформации.

Полезно сравнивать три учебных стыка: выполненный по документации, с меньшей глубиной и с избыточным вводом. Для каждого фиксируют длину видимой области контакта, положение торца и минимальный размер канала. Эти показатели позволяют сопоставить образцы, а классификацию соединения проводят по требованиям изготовителя примененных трубы и фитинга.

Недогретый образец: прерывистая зона сплавления и разделяемая граница материалов

Полипропилен относится к термопластичным материалам: при тепловом воздействии его поверхностные слои размягчаются, после чего соединяемые детали вводятся одна в другую. Если установленный для конкретной системы режим не выдержан, это может повлиять на формирование соединения и его прочность.

На разрезе учебного образца обращают внимание не на цвет пластика, а на характер границы. Резкая линия между деталями, отдельные зазоры, неодинаковая протяженность контакта или прерывистая картина по окружности могут сопровождать недостаточный нагрев. Однако каждый из этих признаков по отдельности не устанавливает причину и не доказывает, что стык был именно недогрет.

Сходная картина может быть связана с состоянием поверхности, совместимостью элементов, неравномерным тепловым воздействием, геометрией ввода или повреждением при распиле. Даже проявившаяся при подготовке половины граница зависит от направления реза, качества инструмента и напряжений, возникших при обработке.

Поэтому вывод делают не по одной фотографии, а по совокупности данных: известному режиму изготовления учебного образца, сравнению с эталоном из тех же деталей и техническим материалам производителя. Разрез помогает обнаружить отличие и выбрать участок для изучения, но не заменяет предусмотренный для данной системы контроль соединения.

Перегретый образец: деформация торца и уменьшение внутреннего диаметра

Избыточное тепловое воздействие способно увеличить объем размягченного материала. При вводе трубы такой материал легче смещается относительно исходной формы, что может сопровождаться деформацией торца и сужением прохода. Степень изменения зависит не только от нагрева, но и от глубины ввода, осевого усилия, соосности и особенностей деталей.

На продольном разрезе отмечают выступ полимера внутрь канала, утолщение около торца и изменение контура стенки. Поперечный разрез показывает форму сужения: оно может выглядеть кольцевым, односторонним либо сопровождаться овальностью. Эти особенности являются возможными признаками избыточного размягчения, но сами по себе не позволяют отделить перегрев от чрезмерного ввода, перекоса или сочетания нескольких факторов.

Оценка становится нагляднее, когда рядом находится эталонный образец из тех же деталей. Половины размещают одинаково и фотографируют с одной высоты. Затем в нескольких сечениях измеряют канал по двум взаимно перпендикулярным направлениям. Отдельно записывают минимальное найденное расстояние между противоположными внутренними поверхностями, поскольку среднее значение способно скрыть локальное сужение.

Окончательную классификацию связывают с техническими материалами производителя конкретной системы. Проходимость отверстия для воды или контрольного предмета не является достаточным критерием, а результат сравнения учебных образцов не превращается в универсальный процент допустимого уменьшения диаметра.

Следует учитывать и технику распила. Тонкая перемычка полимера может деформироваться от режущего инструмента или смяться при зажиме. Поэтому подозрительный наплыв проверяют на обеих половинах образца и, если возможно, в соседней плоскости. Совпадающая геометрия дает больше оснований считать выступ частью исходного стыка, а не следом подготовки.

Осевое смещение и проворот: асимметрия буртика вокруг фитинга

Соосное соединение предполагает согласованное положение продольных осей трубы и раструба. При боковом смещении или угловом перекосе давление контакта распределяется по окружности неодинаково. Внешним признаком может стать буртик, более выраженный с одной стороны и почти незаметный с другой.

Однако асимметричный след снаружи еще не описывает внутреннюю форму. Небольшая неровность может не соответствовать заметному изменению канала, тогда как выраженный перекос способен сопровождаться овальностью и различной толщиной области контакта. На поперечном разрезе труба может располагаться внутри фитинга не по центру, а ее внутренний канал — отклоняться от круглой формы.

Продольный разрез дополняет картину. Через плоскость максимального смещения можно увидеть, одинаково ли расположены противоположные части торца и не сформировался ли односторонний наплыв. Перед распилом отмечают направление заметной асимметрии наружного буртика, иначе случайная плоскость может пройти в стороне от наиболее измененной области.

Проворот после совмещения деталей нельзя считать универсальным способом выравнивания фитинга. Пока материал размягчен, относительное движение изменяет формирующуюся область контакта; после охлаждения попытка коррекции создает механическую нагрузку. Возможность и порядок корректировки определяются методикой конкретной системы.

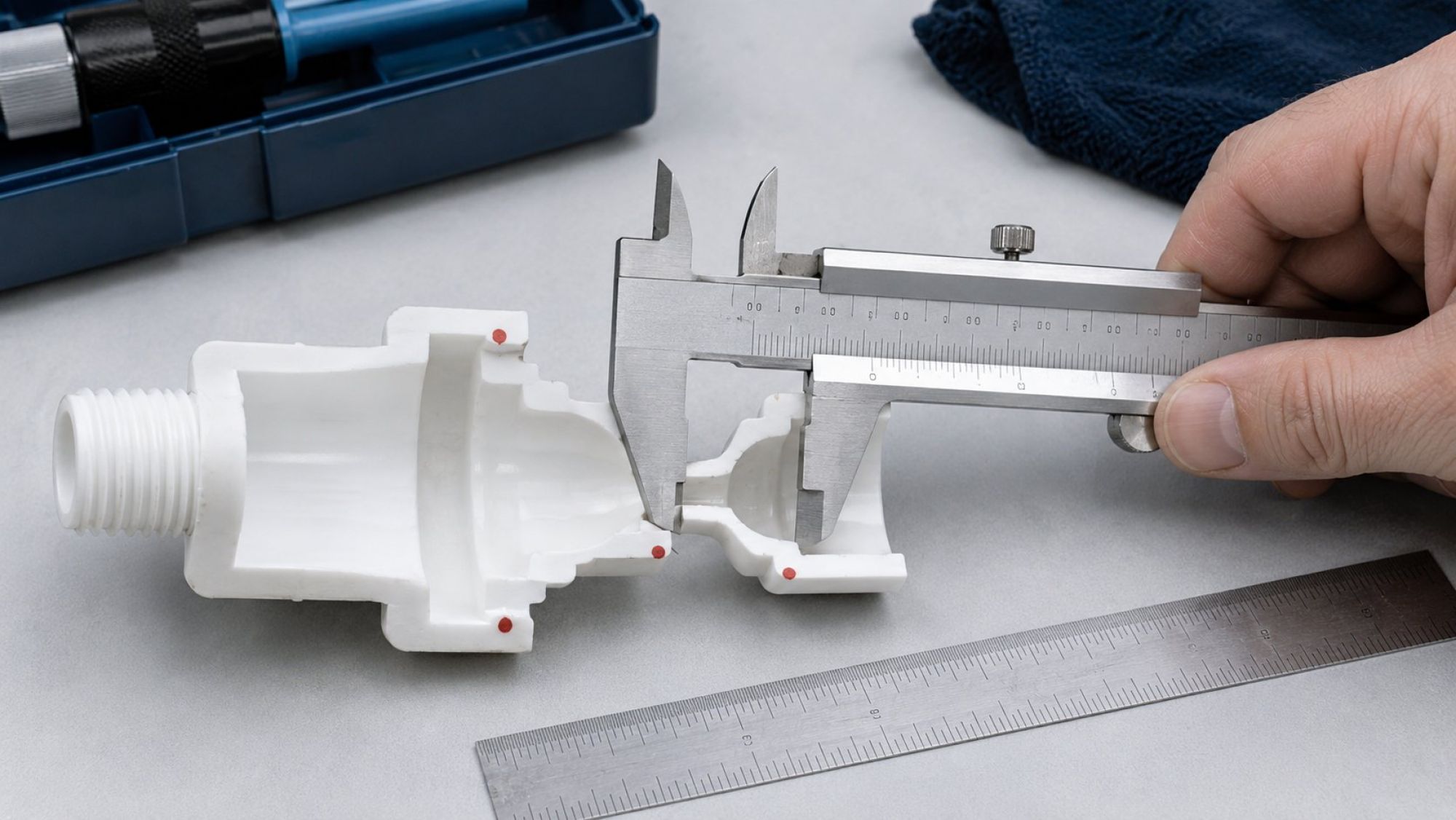

Разрез учебного стыка: макросъемка, штангенциркуль и карта измерений

Сравнение начинается с маркировки. На каждом учебном образце указывают его условное обозначение, положение верхней стороны и предполагаемую плоскость разреза. До распила фотографируют наружный буртик по окружности. После распила сохраняют обе половины: одна подтверждает геометрию другой и помогает распознать следы режущего инструмента.

Макросъемку выполняют в повторяемых условиях. Образцы кладут на однотонный фон, шкалу располагают в плоскости разреза, а камеру фиксируют перпендикулярно поверхности. Одинаковое расстояние, фокус и направление освещения позволяют сопоставлять изображения без визуального увеличения одного дефекта относительно другого. Резкие боковые тени нежелательны, поскольку могут выглядеть как зазор между деталями.

Штангенциркулем фиксируют наружный размер по двум взаимно перпендикулярным направлениям и минимальный проход в выбранных сечениях. Губки прикладывают без усилия, способного смять кромку. Если поверхность после распила шероховатая, это отмечают рядом с результатом, а не исправляют дополнительным снятием материала.

Карта наблюдений для каждого образца может включать:

• обозначение трубы и фитинга одной системы;
• направление и плоскость разреза;
• симметрию наружного буртика;
• положение торца в раструбе;
• характер видимой границы и области контакта;
• наружные размеры в двух направлениях;
• минимальный проход и место его измерения;
• наличие наплыва, овальности или заметного зазора;
• применимый чертеж или руководство производителя.

Записи ведут описательно: «минимум со стороны метки», «граница прослеживается на части окружности», «торец расположен несимметрично». Формулировки о соответствии используют при наличии критерия для выбранной системы. Карта измерений нужна для воспроизводимого сравнения эталонного и измененных образцов.

Действующий водопровод и контур отопления: границы визуальной оценки стыка

Разрезанный учебный образец позволяет увидеть внутреннюю геометрию, поскольку не является частью работающей системы. На действующем водопроводе доступен преимущественно внешний осмотр. Ровный буртик не подтверждает отсутствие внутреннего наплыва, непрерывность соединения или герметичность под рабочей нагрузкой.

Любое вмешательство начинают после предусмотренного отключения участка и сброса давления. Для горячего контура учитывают температуру среды и элементов системы. Порядок работ, испытаний и приемки определяется устройством объекта, проектом и применимыми требованиями; визуальный осмотр остается только одной частью контроля.

Если внутреннее состояние соединения вызывает сомнение, его не проверяют проворотом, местным нагревом, надрезом или произвольным повышением давления. Узел оценивают в рамках установленной для объекта процедуры, а решение о сохранении или замене принимают с учетом примененной трубной системы.
