Почему меняется сопротивление растеканию контура заземления

Почему сопротивление растеканию контура меняется: грунт, сезон и старение соединений

В протоколах одного объекта могут стоять разные результаты, хотя сам контур заземления между измерениями никто намеренно не переделывал. Такое расхождение еще не доказывает поломку. На показатель могут влиять свойства и состояние грунта, сезонные условия, состояние металла и соединений, изменения на площадке, а также выбранная схема измерения.

Измерение сопротивления заземления имеет смысл рассматривать не как отдельное число, а как результат, полученный в определенную дату, в конкретной точке и конкретным методом. Профессиональное измерение с фиксацией этих условий позволяет сопоставлять протоколы и отделять возможную сезонную динамику от устойчивого изменения состояния системы.

При этом важно не смешивать три разные характеристики. Удельное сопротивление описывает свойства грунта. Сопротивление растеканию относится к заземлителю и окружающему его объему грунта. Сопротивление защитной или соединительной цепи характеризует металлический путь между оборудованием и заземлителем. Изменение каждой из этих величин требует отдельной проверки.

После монтажа: геометрия электродов и контакт с грунтом задают исходный уровень

Стартовый результат формируется конструкцией заземлителя и условиями на участке. Имеют значение длина электродов, глубина их размещения, расстояние между отдельными элементами и конфигурация горизонтальных проводников. Поэтому увеличение количества элементов не следует автоматически считать гарантией пропорционального изменения результата: оценивать необходимо фактически смонтированную систему.

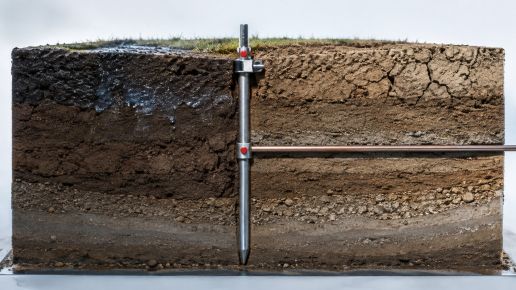

Значение имеет и то, какие слои грунта пересекает электрод. Верхняя часть может находиться в насыпном, рыхлом или быстро высыхающем слое, а нижняя — в более плотной и устойчивой по влажности среде. Поэтому два внешне похожих контура способны показывать разные результаты даже на соседних участках. Геометрия может совпадать на чертеже, тогда как фактические грунтовые условия различаются.

Удельное сопротивление окружающего грунта — самостоятельный исходный фактор. Оно зависит от состава, увлажненности и температуры грунта. Глинистый, песчаный, насыпной или неоднородный грунт нельзя считать взаимозаменяемым только потому, что электроды имеют одинаковые размеры. Результат после монтажа характеризует конкретное заземляющее устройство в конкретных условиях, а не служит универсальным эталоном для других объектов.

Отдельно оценивается качество электрической связи между элементами. Сварные и болтовые участки объединяют электроды, горизонтальные проводники и вывод контура в металлическую систему. Нарушение контакта может отразиться на проверяемом пути до заземлителя, хотя свойства грунта вокруг электродов остались прежними. Поэтому исходный протокол особенно полезен, когда в нем обозначены точка присоединения, схема измерения и условия на площадке: такая запись становится базой для последующего сравнения.

После дождя и засухи: влажность меняет проводимость грунта вокруг электродов

Удельное сопротивление грунта зависит от его увлажненности и температуры. Поэтому результаты, полученные после продолжительных осадков и после сухого периода, могут различаться даже при неизменной конструкции заземлителя. Само по себе такое расхождение не позволяет сделать вывод о повреждении металла или соединений.

Состояние грунта вокруг заземлителя не обязательно изменяется одновременно по всей глубине. После осадков приповерхностный слой может отличаться от более глубоких участков, а продолжительный влажный период — от краткого дождя непосредственно перед измерением. На разных площадках условия также различаются из-за состава грунта, рельефа, дренажа и покрытий.

При засушливой погоде верхний слой может высыхать заметнее, чем грунт на большей глубине. Поэтому результат способен по-разному реагировать на погоду в зависимости от фактического расположения электродов и горизонтальных проводников. Однако определять степень такого влияния только по общей глубине или по описанию погоды нельзя: необходимы измерения, выполненные в сопоставимых условиях.

Два значения за разные даты нельзя сопоставлять только по колонке с результатом. Полезно учитывать состояние грунта, недавние осадки и изменения поверхности участка. Новое покрытие, водоотвод, обратная засыпка или уплотнение площадки могут изменить условия около заземлителя. Разница между влажным и сухим периодами становится аргументом в пользу сезонного влияния, если метод, точка подключения и конфигурация системы остаются сопоставимыми, а сходная картина повторяется.

Промерзание и оттаивание: сезонный цикл верхнего слоя грунта

Температура относится к факторам, от которых зависит удельное сопротивление грунта. Поэтому при анализе зимнего и летнего протоколов учитывают не только дату, но и состояние грунта на участке. Возможное влияние промерзания проверяют с учетом местных условий и фактической глубины расположения элементов заземлителя, не приписывая любое зимнее отклонение одной заранее выбранной причине.

Состояние грунта по глубине в течение холодного периода может быть неодинаковым. На него способны влиять климатические условия, снежный покров, покрытия и особенности площадки. По этой причине формулировка «измерено зимой» сама по себе недостаточна для объяснения результата: она не показывает, в каких условиях находился грунт непосредственно около электродов.

Для проверки сезонной версии геометрию заземлителя сопоставляют с данными об участке и серией измерений. Один и тот же период может по-разному отражаться на системах с различным расположением электродов. Без сведений о конструкции, температуре и состоянии грунта нельзя уверенно отделить сезонное влияние от изменений соединительной цепи или конфигурации контура.

Сезонный коэффициент может применяться в рамках принятой расчетной методики, но его не следует превращать в универсальную поправку к любому измеренному значению. Его применимость оценивают с учетом выбранного способа расчета, климатических и грунтовых условий, а также конструкции заземлителя. Поправка, взятая для иных условий, не устанавливает причину расхождения и не заменяет фиксацию фактической обстановки при измерении.

Сезонную природу изменения лучше подтверждает повторяемость. Если результаты, полученные в сходных условиях разными годами, меняются похожим образом, сезонное объяснение становится более обоснованным. Один зимний или весенний протокол такой закономерности не показывает, поэтому его рассматривают вместе с предыдущими и последующими записями.

Через месяцы и годы: коррозия электродов и рост переходного сопротивления соединений

Сезонные колебания связывают с повторяющимся изменением условий, а долговременное ухудшение предполагают, когда результат перестает возвращаться к прежнему диапазону при сопоставимой обстановке. Однако даже устойчивое смещение не называет причину автоматически: состояние подземных элементов и соединений необходимо проверять при обследовании объекта.

Для подземных металлических элементов коррозию рассматривают как одну из возможных причин изменения их состояния. Оценивать ее только по возрасту контура или одному результату измерения нельзя. Вывод делают с учетом материала, доступных сведений о конструкции, условий эксплуатации и результатов обследования, не связывая повышение сопротивления с конкретным механизмом без дополнительной проверки.

Отдельного внимания требуют соединения. Изменение состояния сварного или болтового участка может повлиять на электрическую связь между элементами контура. При этом доступная для осмотра часть устройства не всегда позволяет судить о состоянии скрытых участков. Поэтому предположение о нарушении соединения проверяют по документации, доступным точкам, результатам проверки металлической связи и повторным измерениям.

Здесь принципиально различать сопротивление растеканию и сопротивление соединительной цепи. Первое характеризует заземлитель вместе с окружающим грунтом. Второе относится к металлическому пути от проверяемой точки до заземлителя. Если результат изменился при измерении из определенной точки, следует проверить, не вошли ли в измеряемый путь соединения и проводники, отсутствовавшие в прежней схеме.

Коррозию, повреждение электрода или нарушение соединения нельзя устанавливать по одному повышенному числу. Более весомый признак — устойчивое смещение результатов при повторных сопоставимых измерениях, сохраняющееся в сходных сезонных условиях. Но и в этом случае причину определяют вместе с проверкой металлической связи, документацией на контур и обследованием объекта.

После земляных и строительных работ: изменение геометрии и обрыв металлической связи

Резкий скачок между двумя датами может совпасть не с медленным старением, а с работами на территории объекта. При земляных работах возможно повреждение горизонтального проводника или изменение связи между отдельной ветвью и остальной системой. Поэтому после такого события фактическую конфигурацию контура сопоставляют с исполнительной схемой и доступными результатами обследования.

Похожая ситуация возможна, если часть заземлителя переносили, удаляли или отсоединяли при реконструкции. В таком случае прежний и новый протоколы относятся уже не обязательно к одной конфигурации. Если измененный участок расположен под землей или закрыт новым покрытием, обычный осмотр доступной части не дает полной картины.

Строительные работы могут менять и условия вокруг заземлителя. Выемка, обратная засыпка, уплотнение, устройство покрытия, дренажа или водоотвода способны создать грунтовую обстановку, отличающуюся от прежней. Это рассматривают как возможный фактор изменения результата наряду с повреждением металлической части, а не как заранее установленную причину.

Для интерпретации скачка полезна хронология объекта: дата последнего сопоставимого измерения, перечень выполненных работ, исполнительные схемы и сведения о скрытых элементах. Совпадение изменения результата со строительным событием указывает направление проверки, но не доказывает конкретный дефект. Несколько изменений могли произойти одновременно и проявиться в одном протоколе.

Разные методы и точки замера: как возникает ложная динамика

Иногда разницу между результатами создает не изменение контура, а отличие методики. Если измерения выполнены по разным схемам, их нельзя автоматически объединять в один временной ряд. Сначала проверяют, одинаково ли определялся измеряемый участок системы и можно ли сопоставлять полученные значения.

Название метода в протоколе важно, но его одного недостаточно. Необходимо понимать, какая схема была применена, какие элементы входили в проверяемую цепь и сохранялась ли конфигурация системы между датами. Если эти сведения различаются или отсутствуют, расхождение следует рассматривать как требующее уточнения, а не как доказанную динамику сопротивления самого заземлителя.

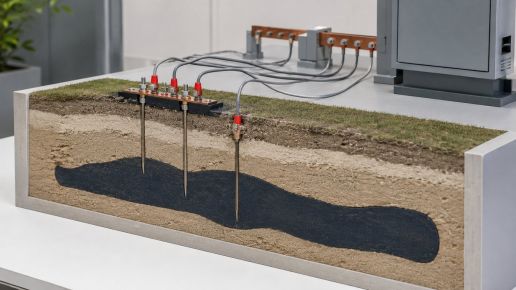

Точка присоединения также является частью условий измерения. Измерение на выводе контура, на удаленной шине или у корпуса оборудования может относиться к разным участкам металлической цепи. Переход к другой точке способен включить дополнительные соединения и проводники либо исключить их. Поэтому подписи «контур» или «контур № 1» недостаточно: в протоколе желательно однозначно обозначать фактическую точку.

Если метод предполагает использование вспомогательных элементов, их размещение также фиксируют в протоколе и по возможности воспроизводят при повторной проверке. Изменение схемы площадки, появление новых проводящих конструкций или иное расположение измерительных элементов рассматривают как возможные методические факторы. Их влияние оценивают по правилам примененного метода, не устанавливая причину расхождения только по внешнему сходству результатов.

Сопоставимая серия требует повторения существенных условий: метода, схемы, точки подключения и конфигурации проверяемой системы. Учитывают также примененный прибор и указанную для результата погрешность или неопределенность. Небольшое расхождение в пределах характеристик измерения нельзя уверенно объяснять физическим изменением грунта, металла или соединений.

Серия протоколов по датам: сезонный цикл, единичный выброс и устойчивый рост

Разбор истории начинается не с поиска самого большого значения, а с отбора сопоставимых записей. В одну последовательность объединяют результаты, полученные одинаковым методом, в одной точке и при неизменной конфигурации контура. Если метод, схема или точка отличаются, такую запись рассматривают отдельно, иначе техническая разница может выглядеть на графике как изменение объекта.

Следующий уровень анализа — условия грунта и события на площадке. Результаты сопоставляют по времени года, температуре, увлажненности, состоянию поверхности и выполненным работам. Это помогает выявить повторяющийся цикл: отклонение появляется при сходных условиях и исчезает после их изменения. Диапазон оценивают по истории конкретного объекта и сопоставимым протоколам.

Единичный выброс — значение, которое отличается от соседних, но не подтверждается повтором в близких условиях. Его причиной может оказаться временное состояние грунта, отличие схемы, точки измерения или неопределенность результата. Такой показатель не следует игнорировать, однако считать его самостоятельным доказательством коррозии, повреждения электрода или обрыва соединения также преждевременно.

Устойчивый рост выглядит иначе: результаты последовательно смещаются в одном направлении и не возвращаются к прежнему диапазону при повторении похожих условий. Еще значимее ситуация, когда изменение воспроизводится при измерениях в одной точке и одним методом. Но даже такой тренд сообщает лишь о наличии устойчивого различия. Для определения причины отдельно оценивают грунт, соединительную цепь, фактическую геометрию и состояние доступных элементов.

Для чтения серии по каждой дате полезно сопоставить:

• метод и схему измерения;
• точку присоединения;
• температуру, увлажненность и общее состояние грунта;
• условия применения вспомогательных элементов, если они использовались;
• изменения конфигурации, земляные и строительные работы;
• погрешность или неопределенность, указанную для результата.

Если этих сведений нет, по архивной таблице видно расхождение чисел, но нельзя точно определить, что именно изменилось. Профессиональное измерение с единообразной фиксацией метода, точки и условий дает практическую основу для сопоставления последующих протоколов. Такая последовательность помогает отличить повторяющуюся сезонную картину от единичного выброса и вовремя выделить устойчивое изменение, требующее обследования системы.
