Профиль для светодиодной ленты: как согласовать паз, рассеиватель и способ монтажа

Профиль нельзя выбирать отдельно от ленты и места установки. Совпадение заявленной ширины — только первый фильтр. Затем нужно проверить внутренний размер канала, высоту компонентов, расположение проводов, глубину до рассеивателя, тепловой режим и способ фиксации к основанию. Если хотя бы один из этих узлов не согласован, подходящий по названию профиль может оказаться неудобным при сборке или дать не тот вид световой линии, который ожидался.

При планировании услуги «Монтаж светодиодной ленты» полезно рассматривать будущую подсветку как комплект: профиль, лента, рассеиватель, крепеж, заглушки, соединения и основание. Проверять этот комплект лучше до подготовки мебельного паза, отделки стены или установки потолочной системы — когда геометрию еще можно изменить без переделки готовой поверхности.

Накладной, врезной и угловой профиль: три геометрии световой линии

Тип профиля определяет прежде всего положение света относительно поверхности. Накладной корпус остается сверху: его проще разместить на нижней стороне полки, внутри шкафа или на готовой стене, где вырезать канал уже нельзя. При выключенной подсветке корпус и крепления могут быть заметны, поэтому заранее оценивают не только направление света, но и вид конструкции с обычной точки обзора.

Врезной профиль уходит в подготовленный паз. Световая линия оказывается в одной плоскости с поверхностью либо немного заглубляется — точное положение зависит от корпуса и фланцев. Такой вариант удобен для мебельной детали, если размеры паза согласованы с чертежом конкретного профиля. Важны три разных размера: ширина корпуса, ширина посадочной части и наружная ширина фланцев. Если ориентироваться только на видимую лицевую часть, паз может получиться слишком узким или, наоборот, не перекрываться краями профиля.

Угловой профиль устанавливают там, где свет должен выходить из внутреннего угла между двумя плоскостями. Это может быть стык стены и полки, задняя часть мебельной ниши или угол рабочей зоны. Его задача не сводится к тому, чтобы спрятать ленту: форма корпуса задает направление светового потока. Поэтому до выбора нужно решить, что требуется подсветить — вертикальную плоскость, горизонтальную поверхность или пространство перед углом.

• Полка. Накладная модель подходит для монтажа на готовую поверхность, но корпус не должен мешать дверце, содержимому и крепежу самой полки.
• Мебельный паз. Врезная модель дает аккуратную линию, если глубина и ширина выборки соответствуют корпусу, а фланцы закрывают края.
• Стена. Выбор зависит от того, допускает ли отделка подготовку ниши и должна ли линия быть выступающей или утопленной.
• Внутренний угол. Угловой корпус помогает направить свет, но требует места для заглушек, провода и соединений на концах.

Геометрия решает декоративную задачу, но сама по себе ничего не говорит о достаточности теплоотвода. Два одинаковых по форме профиля могут отличаться площадью и массой алюминиевого корпуса. Поэтому сначала выбирают положение световой линии, а затем отдельно сверяют корпус с паспортными требованиями ленты.

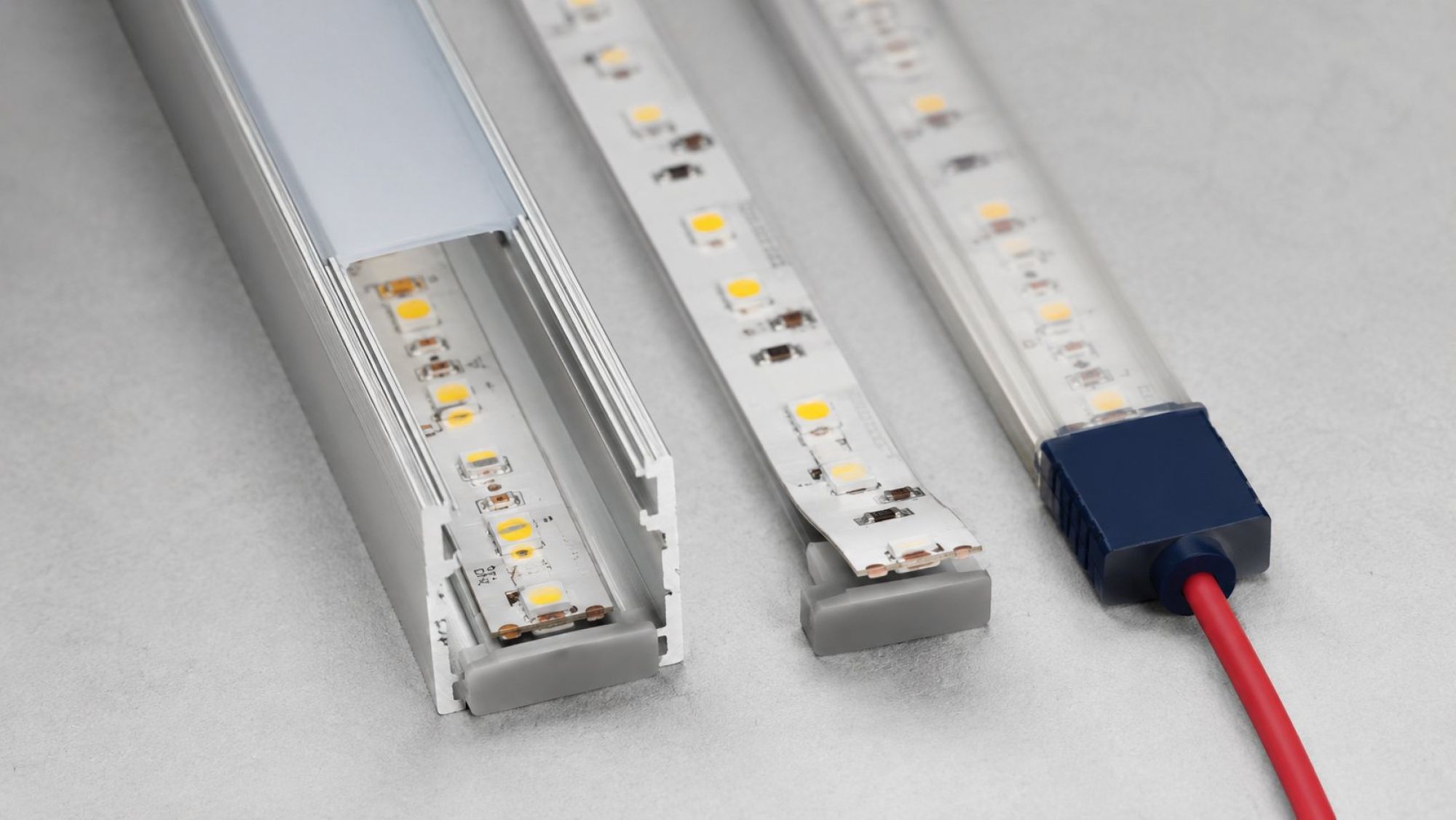

Паз 8, 10 или 12 мм: проверка ленты по фактической ширине

Обозначение 8, 10 или 12 мм удобно для предварительного поиска, но его нельзя считать гарантией посадки. В карточке профиля нужно найти именно внутреннюю ширину канала, а в чертеже ленты — полную ширину печатной платы. Сравнивать следует размеры конкретных изделий, а не только названия категорий.

Лента должна свободно лечь на дно и получить нормальный контакт с алюминиевой поверхностью. Посадка впритык нежелательна: край платы может упереться в стенку, а небольшое смещение при наклеивании приведет к подъему или изгибу ленты. Если изготовитель публикует допуски, при проверке учитывают крайние значения, а не только номинальный размер.

Особое внимание требуется защищенным и многоканальным лентам. Внешний слой, форма оболочки или увеличенное число дорожек могут менять фактический габарит. Нельзя переносить размер одной модели на другую только потому, что у них совпадают напряжение, тип светодиода или коммерческое название.

1. Выписать полную ширину платы или оболочки из габаритного чертежа ленты.
2. Найти внутреннюю ширину канала профиля, не путая ее с наружной шириной корпуса.
3. Проверить, не сужают ли рабочее пространство защелки рассеивателя, внутренние выступы и заглушки.
4. Разместить на схеме контактные площадки, коннектор и вывод провода.
5. Проверить сборку на коротком образце до изготовления всего паза или крепления длинной линии.

Самая частая причина несовместимости скрывается не под основной частью ленты, а в точке соединения. Коннектор обычно занимает больше места, чем одна печатная плата. Боковой вывод провода требует свободного пространства рядом с лентой либо отверстия в профиле. Если провод выходит через торец, место отнимают также заглушка и изгиб жил. Поэтому полезная длина канала может оказаться меньше длины алюминиевого корпуса.

Для пайки и соединения секций важна ширина контактных площадок. Даже когда плата входит в канал, доступ к площадкам после укладки может быть ограничен стенками. Схему соединений лучше определить до монтажа: где будет ввод питания, можно ли подготовить соединение вне профиля и куда уйдет провод после установки рассеивателя.

Глубина канала и матовый рассеиватель: как меняется видимость отдельных диодов

Равномерность линии зависит не от одного рассеивателя. На результат одновременно влияют расстояние между светодиодами, дистанция от светодиодов до экрана, форма канала и оптические свойства конкретного рассеивателя. Поэтому одна и та же лента в мелком накладном и глубоком врезном профиле может выглядеть по-разному.

В неглубоком канале экран расположен ближе к светодиодам. Отдельные яркие участки успевают смешаться меньше, и точки могут оставаться различимыми. Увеличение расстояния до рассеивателя дает свету больше пространства для смешения, но не служит универсальной гарантией сплошной линии: результат все равно зависит от расположения светодиодов и конструкции экрана.

Плотность размещения диодов нужно оценивать вместе с глубиной. Если расстояние между соседними источниками велико относительно дистанции до экрана, неоднородность заметнее. При меньшем шаге перекрытие световых пятен обычно выражено сильнее. Однако сравнивать варианты корректно только для конкретных ленты, профиля и рассеивателя — по фотографии другой системы нельзя надежно предсказать результат.

• Прозрачный рассеиватель. Сохраняет наиболее прямой обзор источников, поэтому отдельные светодиоды и внутренние детали канала обычно заметнее.
• Матовый рассеиватель. Смягчает рисунок световых точек, но степень рассеивания определяется конкретным изделием.
• Опаловый рассеиватель. Рассчитан на более выраженное визуальное смешение света, однако его светопропускание нельзя назначать по общему названию.

Матовый и опаловый экраны не следует оценивать только в выключенном состоянии. Два внешне похожих рассеивателя могут по-разному выглядеть после включения. Если производитель публикует коэффициент пропускания, используют значение для выбранного артикула, не перенося его на другие серии и цвета пластика.

Практическая проверка — собрать короткий фрагмент из тех же компонентов, которые пойдут в проект. Образец оценивают с предполагаемого расстояния и под рабочим углом обзора. Для подсветки глубокой полки допустимый рисунок может отличаться от требований к открытой линии на стене, которая постоянно находится перед глазами.

Мощность ленты на метр и температура алюминиевого корпуса

Паспортная мощность в ваттах на метр показывает, сколько мощности приходится на единицу длины ленты. Часть этой энергии выделяется в виде тепла, которое должно уходить от печатной платы. Алюминиевый профиль участвует в теплоотводе, но наличие любого алюминиевого корпуса само по себе не исключает перегрев.

Декоративная линия и яркое рабочее освещение предъявляют разные требования. В первом случае свет может служить визуальным акцентом, во втором — освещать полку или рабочую поверхность. Нельзя выбирать тепловой режим только по назначению на словах: основой остаются паспортная мощность конкретной ленты и требования ее изготовителя к монтажной поверхности и допустимой температуре.

Теплоотвод зависит от всей сборки. Важны площадь контакта ленты с дном, отсутствие складок и воздушных зазоров, размеры алюминиевого корпуса и условия вокруг него. Профиль, открытый воздуху, и такой же корпус в тесном закрытом пазу работают в разных условиях. Рассеиватель также закрывает канал, поэтому оценивать следует собранную конструкцию, а не отдельную алюминиевую деталь.

Последовательность выбора здесь обратная попытке найти универсальный профиль: сначала определяют ленту и ее удельную мощность, затем сверяют требования к теплоотводу, после этого выбирают корпус нужной геометрии. Если в документации указаны допустимые температуры компонентов или условия монтажа, именно они задают границы решения. Подменять их правилом вроде «подходит любой металлический профиль» нельзя.

После сборки важно, чтобы лента всей плоскостью прилегала к чистому ровному дну. Собственный клеевой слой фиксирует плату, но не компенсирует деформированный канал, загрязнение или несовпадение ширины. Если выбранная конструкция не позволяет обеспечить контакт, проблему нужно решать подбором совместимых деталей, а не усиливать прижим установленным сверху рассеивателем.

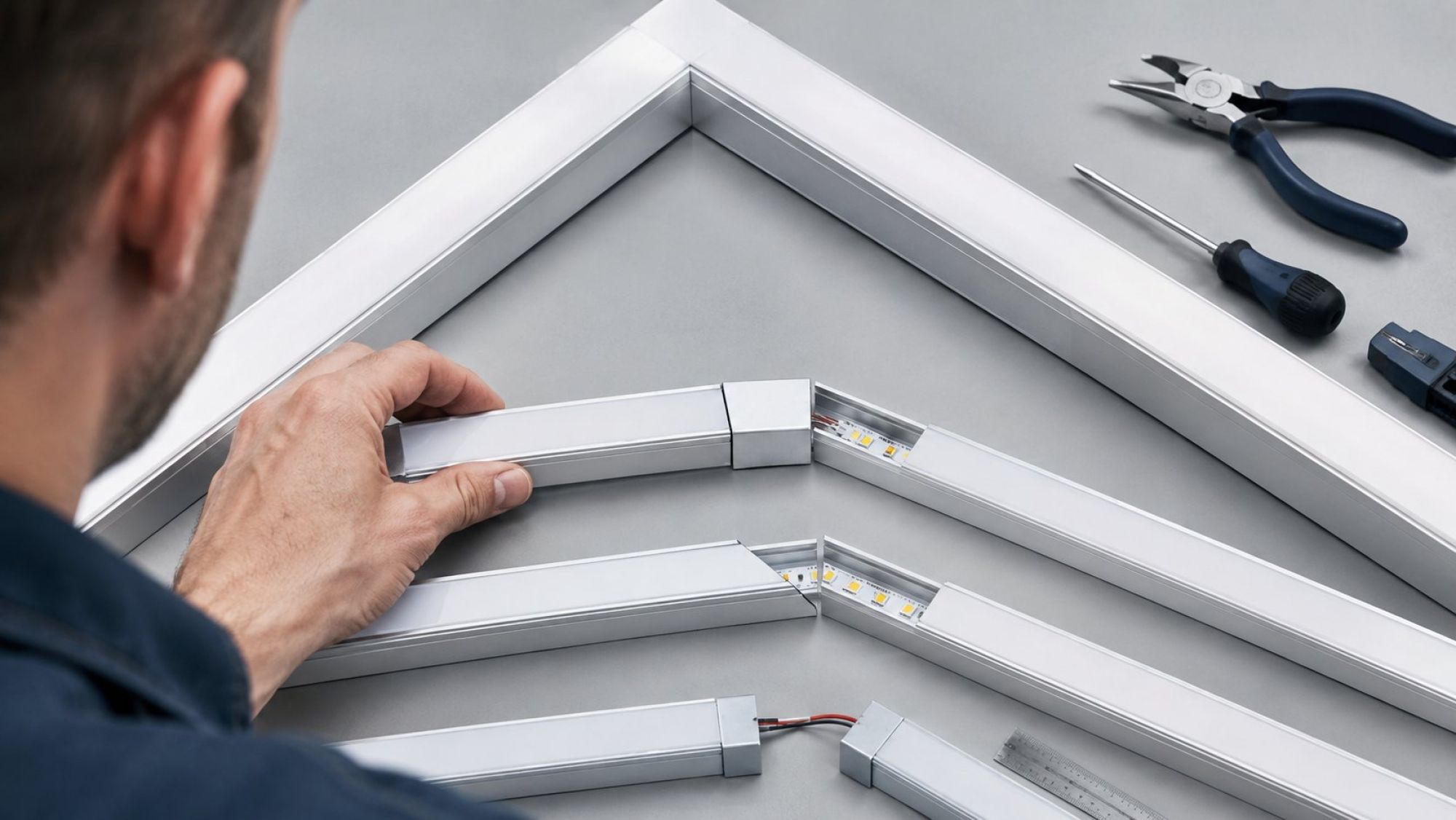

Стык, внешний угол и поворот 90°: варианты непрерывного контура

Поворот световой линии нужно проектировать до резки профиля. Алюминиевый корпус, рассеиватель, лента и провод проходят угол по-разному. Профиль можно соединить штатной деталью или выполнить рез, рассеиватели — состыковать отдельными отрезками, а гибкость ленты ограничена ее конструкцией и данными производителя.

Угловой соединитель упрощает взаимное положение прямых отрезков, если он предусмотрен для выбранной серии. При проверке важны не только внешний вид детали, но и место, которое она занимает внутри или снаружи канала. Соединитель не обязательно решает маршрут ленты: на повороте может потребоваться отдельное электрическое соединение между прямыми секциями.

Рез профиля позволяет свести детали под выбранным углом, но линия стыка остается частью видимой конструкции. Точность соединения влияет на положение рассеивателей и на зазор между ними. Даже небольшой стык, почти незаметный при выключенном свете, после включения способен выделяться как более темный или более яркий участок. Поэтому корпус и экран размечают как одну систему.

Разрыв световой линии — самостоятельный конструктивный вариант, а не обязательно недостаток. Небольшое разделение может быть уместно, если на углу нет пространства для соединения или непрерывный экран невозможно аккуратно состыковать. Такое решение лучше заложить симметрично и заранее, чем получить случайный разрыв после монтажа.

• Для внутреннего угла проверяют, где пройдет провод и не будет ли он виден через рассеиватель.
• Для внешнего угла определяют, защищены ли торцы профиля и как состыкуются лицевые экраны.
• Для поворота на 90° выясняют, допускает ли конкретная лента нужный изгиб; минимальный радиус берут только из документации ее производителя.
• Для каждого конца учитывают длину заглушки и отверстие под ввод провода.

Гнуть ленту поперек допустимого направления только ради непрерывного контура нельзя. Если геометрия платы не позволяет пройти угол, прямые секции соединяют предусмотренным способом с учетом контактных площадок и свободного объема канала. До установки рассеивателя проверяют, что соединение не поднимается над светодиодами и не упирается в экран.

МДФ, штукатурка и натяжной потолок: крепление профиля к разным основаниям

Способ фиксации выбирают не только по профилю, но и по материалу основания. Клипсы удобны для съемной установки совместимого корпуса, винтовое крепление дает прямую механическую фиксацию, а подготовленный паз задает положение врезной модели. Возможность каждого способа должна быть предусмотрена конструкцией конкретного профиля.

В МДФ можно заранее подготовить паз по чертежу. Сначала сопоставляют ширину и глубину выборки с посадочной частью корпуса, затем проверяют, перекрывают ли фланцы края. Нужно также оставить маршрут для провода: после установки профиля доступ к его нижней части может исчезнуть. Если корпус крепится винтами, места крепежа согласуют с толщиной детали и расположением внутренних элементов мебели.

На оштукатуренной поверхности особенно важны ровность и несущая способность основания. Накладной профиль не должен повторять локальные бугры и провалы так, чтобы корпус деформировался или между ним и стеной появились заметные щели. Крепеж выбирают под фактический материал стены, а не под слой отделки. Для врезной линии нишу и маршрут кабеля планируют до финишного покрытия.

Натяжное полотно не заменяет жесткое основание для профильной системы. Положение линии и закладную предусматривают в конструкции потолка до натяжения полотна. Размер, материал, точки крепления и допустимую нагрузку закладной определяют по требованиям изготовителя выбранной потолочной системы и профиля. Самостоятельно переносить схему с другого типа потолка нельзя.

Клеевое крепление ограничено состоянием поверхности, массой сборки и нагревом. На пыльной, пористой или неровной основе площадь фактического контакта уменьшается. Температурный режим также влияет на клеевой слой, поэтому клей нельзя считать универсальной заменой клипсам или винтам. Если изготовитель профиля предусматривает механическое крепление, его схему следует учитывать еще при подготовке основания.

Перед изготовлением паза или закладной полезно зафиксировать комплект в одной спецификации: артикул и чертеж профиля, фактическую ширину ленты, тип рассеивателя, заглушки, соединители, направление проводов и способ крепления. Такая карта совместимости связывает декоративную линию с механикой и теплоотводом и позволяет проверить каждый узел до того, как профиль окажется встроен в мебель, стену или потолок.
