Розетка с заземлением: как работает защитный контакт и почему нового механизма недостаточно

Металлические контакты заземления хорошо видны на розетке, поэтому их легко принять за самостоятельное защитное устройство. Однако они не создают связь с защитной системой здания сами по себе. Это доступная пользователю часть цепи, которая начинается у проводящих частей электроприбора и продолжается через вилку, механизм розетки, проводку, соединения и щит.

Если одного из участков нет или его состояние неизвестно, внешне современная розетка может не выполнять ожидаемую защитную функцию. Поэтому Установка розетки с защитным контактом — это не только замена лицевой панели и механизма. Необходимо установить, предусмотрен ли защитный проводник у конкретной точки и сохраняется ли его непрерывность до соответствующей части электроустановки.

Заземляющий контакт в розетке: путь от корпуса прибора к защитному проводнику

У электроприбора, конструкция которого предусматривает защитное заземление, доступные проводящие части связаны с соответствующим контактом вилки. После подключения вилки этот контакт соприкасается с металлическими элементами розеточного механизма. Внутри механизма они соединены с отдельной клеммой, предназначенной для защитного проводника.

В обычном режиме защитная цепь не используется для питания прибора: электрическая нагрузка подключена через рабочие проводники. Назначение защитного контакта связано с ситуациями, при которых из-за повреждения изоляции напряжение может появиться на проводящей части оборудования. Чтобы контакт выполнял свою функцию, он должен быть включен в предусмотренную защитную цепь.

Путь такой цепи можно представить последовательно:

1. проводящая часть прибора, для которой предусмотрено защитное соединение;
2. защитный контакт вилки;
3. ответный контакт и PE-клемма розетки;
4. защитная жила линии и доступные либо скрытые соединения;
5. соответствующее подключение в щите и дальнейшая защитная система электроустановки.

Розеточный механизм образует только одно звено этого пути. Его замена позволяет получить подходящий контакт и PE-клемму, но не прокладывает отсутствующую жилу, не восстанавливает соединение на другом участке и не меняет схему щита. Именно поэтому по внешнему виду лицевой панели можно определить конструкцию изделия, но нельзя подтвердить подключение и исправность PE.

Конкретный маршрут защитного проводника зависит от устройства сети. Между розеткой и щитом могут находиться кабельные участки, ответвления и распределительные точки. Если предусмотренного продолжения нет, металлический контакт остается элементом механизма, но не образует действующее защитное соединение с системой электроустановки.

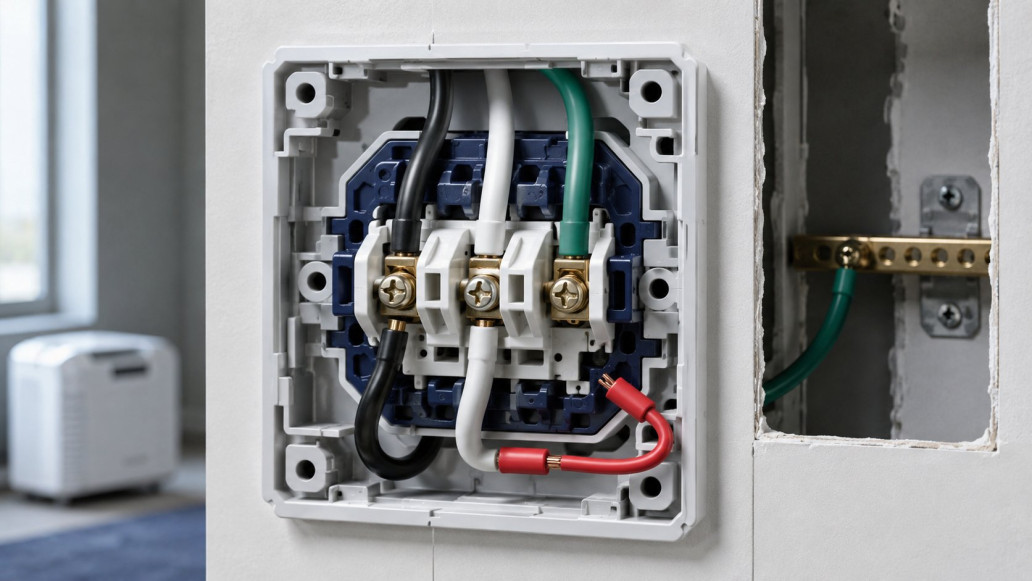

L, N и PE: разные функции трех проводников без монтажной схемы

Обозначения L, N и PE относятся к проводникам разного назначения. L — фазный проводник, через который энергия поступает к нагрузке. N — нейтральный рабочий проводник, входящий в цепь питания. При обычной работе питание прибора обеспечивается рабочим контуром L–N.

PE — защитный проводник. Он предназначен для связи предусмотренных конструкцией проводящих частей оборудования с защитной системой электроустановки и не является дополнительным рабочим проводником для питания нагрузки. Поэтому назначение PE нельзя переносить на L или N только ради подключения свободной клеммы нового механизма.

Буквы возле клемм показывают, для какого проводника предназначена каждая точка подключения внутри розетки. Они не описывают фактическую схему здания и не подтверждают, что подведенная жила действительно имеет требуемое назначение и продолжение. PE-клемма становится частью защитной цепи лишь после правильного соединения с предусмотренным защитным проводником.

Нельзя самостоятельно создавать такую цепь перемычкой между защитным контактом и рабочим проводником. Перемычка не создает отдельный PE и не заменяет обследование схемы линии и щита. Возможность конкретного подключения определяют по фактическому устройству электроустановки, а не по соседству клемм в розеточном механизме.

Цвет изоляции и количество жил полезны для первичного осмотра, но не дают окончательного ответа. Цвет мог быть использован не по предполагаемому назначению, а отдельная жила может оказаться неподключенной или потерять непрерывность дальше по трассе. Поэтому назначение проводников устанавливают с учетом их соединений и пути до щита. Внешние признаки помогают ориентироваться в проводке, но не заменяют проверку.

Двухпроводная сеть: почему контакт на корпусе розетки может остаться нефункциональным

Вывод о двухпроводной линии и отсутствии отдельного PE у конкретной точки делают после обследования фактической схемы. По возрасту здания, виду старого механизма или фотографии проводов нельзя надежно определить систему электроустановки: значение имеют назначение пришедших жил, их дальнейший маршрут и устройство щита.

Если проверка показывает, что к точке подведены только проводники рабочего контура и отдельного PE там нет, установка модели с защитными контактами не создаст недостающий участок. Новый механизм добавит PE-клемму и соответствующие элементы на лицевой стороне, но продолжения защитной цепи в существующей линии от этого не появится.

При этом подключенный прибор может исправно получать питание по L и N. Работа нагрузки подтверждает наличие рабочего контура, но не состояние защитного соединения. По этой причине включение лампы, компьютера или другого устройства нельзя использовать как доказательство того, что PE-контакт действует.

Допустимый способ обновления зависит от фактической схемы линии и щита. Наличие свободной жилы или доступной клеммы еще не позволяет самостоятельно назначить их защитными. Если отдельного PE у точки нет, вопрос выходит за рамки механической замены розетки: сначала определяют возможности существующей электроустановки, а затем выбирают обоснованный объем работ без произвольных перемычек.

Непрерывность PE: какие участки защитной цепи определяют результат

Даже обнаружение отдельной жилы рядом с розеткой не завершает оценку. Защитный проводник должен сохранять свое назначение и электрическую непрерывность на всем предусмотренном пути. Неподключенный конец, разрыв или ошибочное соединение оставят видимую часть цепи без функционального продолжения.

Первый проверяемый участок проходит от PE-клеммы механизма до ближайшей распределительной точки. Здесь имеют значение надежность соединения в клемме, состояние жилы и ее подключение дальше по линии. Надпись PE на корпусе указывает назначение клеммы, но не сообщает о состоянии присоединенного проводника.

Следующий участок — трасса до квартирного или этажного щита. На ней могут располагаться ответвления и промежуточные соединения, каждое из которых входит в общий защитный путь. Исправный короткий фрагмент в подрозетнике не позволяет судить о скрытых участках. В щите жила также должна иметь предусмотренное для нее продолжение в конкретной системе электроустановки.

Практическая оценка включает несколько связанных вопросов:

• есть ли у точки проводник, назначение которого установлено как защитное;
• правильно ли он соединен с PE-клеммой розетки;
• сохраняется ли цепь через доступные промежуточные соединения;
• куда проводник приходит в щите и какое продолжение там предусмотрено;
• подходит ли выбранный механизм для места и условий установки.

Ответ на один вопрос не заменяет остальные. Наличие жилы не подтверждает ее маршрут, число проводников не показывает их функцию, а подходящая клемма изделия не говорит о состоянии скрытой проводки. Поэтому проверяют всю доступную цепочку от точки подключения до щита с учетом фактической схемы.

Если назначение жил и устройство соединений не установлены, неизвестные проводники не следует объединять ради внешне завершенного монтажа. Сначала определяют их функции и состояние цепи, после чего принимают решение о подключении или необходимости дополнительных работ.

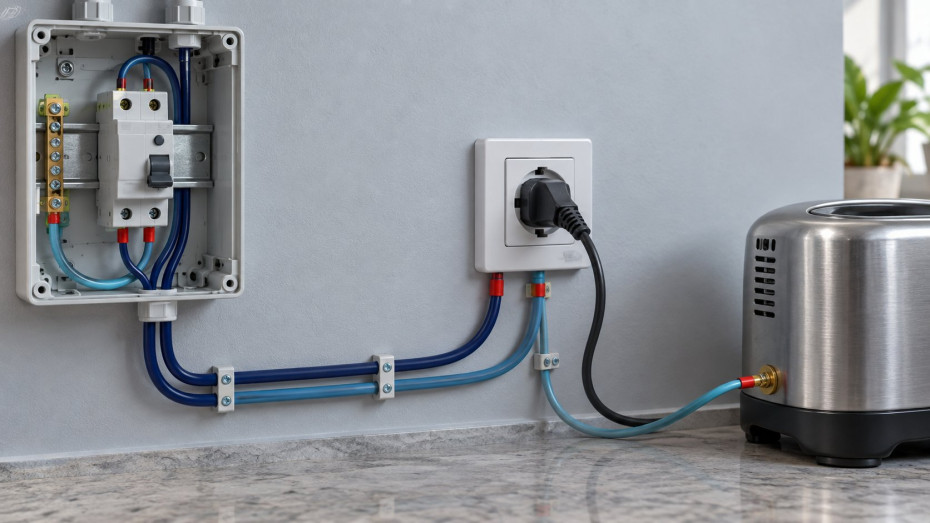

УЗО и защитный контакт: две функции, которые нельзя считать взаимозаменяемыми

УЗО и PE выполняют разные задачи. УЗО контролирует токи в рабочих проводниках: в нормальном режиме ток, ушедший к нагрузке по одному рабочему проводнику, возвращается по другому. Если часть тока уходит по иному пути, возникает небаланс. Устройство обнаруживает эту разницу и реагирует отключением защищаемой цепи.

PE — это защитный проводник с предусмотренным путем от проводящих частей оборудования через вилку и розетку к защитной системе электроустановки. При повреждении изоляции и появлении связи с проводящим корпусом PE предоставляет для тока защитный путь. Если часть тока проходит по этому пути и не возвращается через контролируемый рабочий проводник, УЗО может обнаружить возникший небаланс.

Из этого не следует, что PE и УЗО дублируют друг друга. УЗО не прокладывает отсутствующий защитный проводник и не подтверждает состояние PE-контакта конкретной розетки. В свою очередь, наличие защитной жилы и металлических контактов не доказывает, что на линии установлено и исправно соответствующее устройство отключения.

Разграничение функций выглядит так:

• УЗО сравнивает токи в рабочих проводниках и реагирует на их небаланс;
• PE образует предусмотренный защитный путь для проводящих частей оборудования;
• розетка с защитным контактом соединяет PE линии с соответствующим контактом вилки.

Эти элементы могут совместно участвовать в защите, но наличие одного не создает и не подтверждает другое. Состояние УЗО оценивают как состояние отдельного устройства в щите, а непрерывность PE — как состояние защитной цепи конкретной линии. Поэтому современный механизм розетки или присутствие УЗО нельзя использовать как универсальное доказательство исправности всей системы.

Маркировка розетки и паспорт изделия: номинальный ток, контакт PE и допустимая среда

Маркировка на корпусе, упаковка и паспорт позволяют проверить характеристики самого изделия. Пользователь может найти сведения о номинальном токе и напряжении, наличии предназначенной для PE клеммы, степени защиты оболочки, способе монтажа и заявленных условиях установки. Конкретные обозначения и значения сверяют с паспортом выбранной модели, поскольку исполнение розеток различается.

Номинальный ток и напряжение описывают электрические параметры, на которые рассчитано изделие. Эти сведения используют при сопоставлении розетки с назначением линии и предполагаемой нагрузкой. Они не показывают состояние кабеля, качество соединений или наличие защитного проводника в стене.

Наличие PE-клеммы определяют по конструкции и документации модели. Такая клемма подтверждает, что механизм рассчитан на присоединение защитного проводника, но не доказывает, что подходящий PE уже имеется у точки. Для этого отдельно обследуют линию.

Степень защиты оболочки относится к исполнению корпуса и его заявленной устойчивости к внешним воздействиям. Ее рассматривают вместе с условиями помещения, способом установки и указаниями изготовителя. Она характеризует область применения изделия, а не исправность электрической цепи за ним.

Способ монтажа и условия установки помогают понять, предназначена ли модель для выбранного места и совместима ли она с используемой монтажной системой. Эти сведения также относятся к самой розетке. Состояние линии оценивают отдельно: устанавливают назначение проводников, их соединения, допустимость предполагаемой нагрузки и продолжение защитной цепи.

Таким образом, при выборе разделяют свойства изделия и состояние электроустановки. По маркировке и паспорту проверяют параметры механизма и область его применения. По результатам обследования проводки и щита определяют, можно ли задействовать PE-контакт по назначению.

Сервисный результат должен быть конкретным: специалист устанавливает назначение проводников у точки, прослеживает защитную цепь до щита, оценивает доступные соединения и устройство щита, а затем определяет возможность подключения модели с PE и необходимый объем работ. Если предусмотренная защитная цепь существует и сохраняет непрерывность, новый механизм подключают к ней; если отдельного PE у точки нет, одной заменой розетки проблему не считают решенной.
