Схема обжима витой пары: T568A и T568B по цветам и контактам

Обжим витой пары начинается не с выбора между T568A и T568B, а с правильной ориентации штекера. Если посмотреть на него с противоположной стороны, последовательность окажется зеркальной: контакт 1 превратится в контакт 8, а вся цветовая карта будет прочитана задом наперед. Вторая причина путаницы — попытка воспринимать восемь жил как восемь независимых проводников. На самом деле они образуют четыре витые пары, и принадлежность жил к своей паре должна сохраняться.

Обе раскладки задают порядок одних и тех же восьми жил. В T568A зеленая пара занимает контакты 1 и 2, а оранжевая — 3 и 6. В T568B эти пары меняются местами. Синяя и коричневая пары остаются на прежних позициях. Поэтому правильный выбор можно сделать только после того, как зафиксированы сторона просмотра, нумерация и схема на втором конце кабеля.

Если требуется выполнить эту работу как отдельную практическую задачу, соответствующее направление представлено на странице Обжим витой пары.

Контакты 1–8: с какой стороны смотреть на штекер 8P8C

Штекер, который в быту обычно называют RJ45, представляет собой модульный разъем с восемью позициями и восемью контактами — 8P8C. Название RJ45 широко используется для сетевых кабелей, но при чтении распиновки точнее ориентироваться на обозначение 8P8C: оно прямо указывает, что перед нами восемь контактных мест и восемь задействованных контактов.

Чтобы получить однозначную точку отсчета, положите штекер защелкой вниз, а золотистыми контактными пластинами вверх. Кабельный ввод должен быть направлен к вам, а передний край штекера с контактами — от вас. При таком положении контакты считаются слева направо: крайний слева — 1, крайний справа — 8.

1. Контакт 1 находится у левого края корпуса.
2. Контакты 2–7 идут последовательно слева направо.
3. Контакт 8 находится у правого края корпуса.

Перед раскладкой жил полезно отдельно проверить три признака: защелка действительно находится снизу, металлические пластины видны сверху, кабель входит в штекер со стороны наблюдателя. Если перевернуть разъем защелкой вверх, левый и правый края поменяются ролями. Цвета могут выглядеть расположенными аккуратно, но окажутся назначены не тем контактам.

Особенно легко получить зеркальную схему, если сравнивать два штекера, развернутых навстречу друг другу. Для проверки их нужно ориентировать одинаково, а не просто класть рядом кабелями в разные стороны. Номер контакта определяется положением разъема, а не тем, с какого конца кабеля на него смотрят.

Цвет жил тоже следует читать полностью. Обозначение «бело-зеленая» означает светлую жилу с зеленой маркировкой, а «зеленая» — вторую жилу той же витой пары. Аналогично образованы бело-оранжевая, бело-синяя и бело-коричневая жилы. Оттенок и вид цветной полосы могут отличаться, поэтому важна связь каждой светлой жилы с ее одноцветной парной жилой.

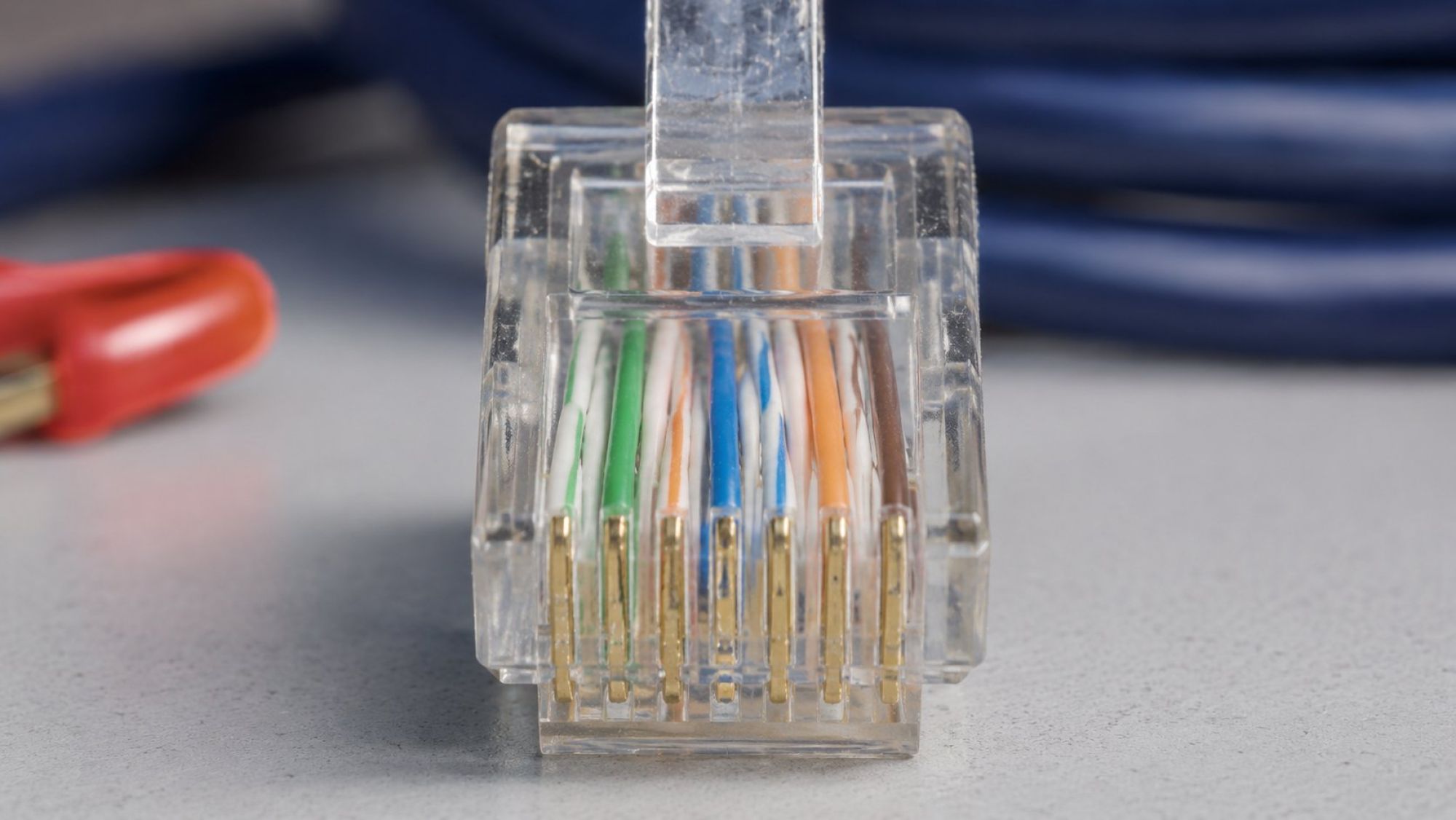

T568A: цвета жил на каждом из восьми контактов

Вариант T568A читается от контакта 1 к контакту 8 при зафиксированной выше ориентации штекера. Последовательность выглядит так:

1. Бело-зеленая жила.
2. Зеленая жила.
3. Бело-оранжевая жила.
4. Синяя жила.
5. Бело-синяя жила.
6. Оранжевая жила.
7. Бело-коричневая жила.
8. Коричневая жила.

Короткая запись T568A по контактам: 1 — бело-зеленая, 2 — зеленая, 3 — бело-оранжевая, 4 — синяя, 5 — бело-синяя, 6 — оранжевая, 7 — бело-коричневая, 8 — коричневая.

По этой последовательности видно, что только три пары выглядят соседними в обычном смысле. Зеленая занимает контакты 1 и 2, синяя — 4 и 5, коричневая — 7 и 8. Оранжевая пара разделена: бело-оранжевая жила находится на контакте 3, а оранжевая — на контакте 6. Между ними размещена синяя пара.

• Зеленая пара: контакты 1 и 2.
• Оранжевая пара: контакты 3 и 6.
• Синяя пара: контакты 4 и 5.
• Коричневая пара: контакты 7 и 8.

Разрыв оранжевой пары на рисунке распиновки не означает, что ее можно собрать из двух похожих по цвету жил разных пар. Бело-оранжевая и оранжевая жилы должны происходить из одной исходной скрутки. То же правило действует для остальных цветов. Сохранение пары определяется тем, какие жилы были скручены вместе внутри оболочки, а не только их положением после выравнивания.

Удобная смысловая карта T568A такова: сначала целиком идет зеленая пара, затем вокруг синей пары располагается оранжевая, а завершает ряд коричневая. Такая карта помогает проверять не только отдельные цвета, но и границы четырех исходных пар.

T568B: где оранжевая и зеленая пары меняются местами

В T568B направление счета не меняется: штекер по-прежнему лежит защелкой вниз, контактными пластинами вверх, а контакты идут слева направо от 1 до 8. Меняется только распределение зеленой и оранжевой пар.

1. Бело-оранжевая жила.
2. Оранжевая жила.
3. Бело-зеленая жила.
4. Синяя жила.
5. Бело-синяя жила.
6. Зеленая жила.
7. Бело-коричневая жила.
8. Коричневая жила.

Короткая запись T568B: 1 — бело-оранжевая, 2 — оранжевая, 3 — бело-зеленая, 4 — синяя, 5 — бело-синяя, 6 — зеленая, 7 — бело-коричневая, 8 — коричневая.

Перестановка затрагивает четыре контакта. На позициях 1 и 2 вместо зеленой пары оказывается оранжевая. На позициях 3 и 6 вместо оранжевой пары располагается зеленая. Контакты 4, 5, 7 и 8 не изменяются.

• Оранжевая пара: контакты 1 и 2.
• Зеленая пара: контакты 3 и 6.
• Синяя пара: контакты 4 и 5.
• Коричневая пара: контакты 7 и 8.

Разницу между вариантами можно свести к одной операции: зеленая и оранжевая пары обмениваются назначенными местами целиком. Нельзя поменять только сплошные зеленую и оранжевую жилы, оставив бело-цветные на прежних позициях. В этом случае получится не T568A и не T568B, а неверная комбинация проводников.

T568B не быстрее T568A и не добавляет кабелю пропускную способность само по себе. Обе раскладки используют четыре пары и электрически решают одну задачу. Практический выбор обычно зависит от уже принятой схемы в линии, розетке, патч-панели или другом конце конкретного кабеля. Если существующая сторона выполнена по T568A, повторяют A; если по T568B — повторяют B, если только намеренно не требуется перекрестное соединение.

Одинаковая раскладка на двух концах: прямое соединение A–A и B–B

Прямым называют соединение, в котором номер каждого контакта на одном конце приходит на такой же номер другого конца. Для вариантов A–A и B–B действует общее правило соответствия: 1–1, 2–2, 3–3, 4–4, 5–5, 6–6, 7–7 и 8–8.

В кабеле A–A на обоих концах используется раскладка T568A, а в кабеле B–B — раскладка T568B. В каждом случае цветовая последовательность первого штекера повторяется на втором. Поэтому при изготовлении прямого кабеля важнее не субъективное предпочтение A или B, а одинаковая схема двух концов и сохранение целостности каждой витой пары.

Если кабель подключается к уже смонтированной розетке или панели, второй конец должен соответствовать фактической раскладке этой линии. Цветовая маркировка на корпусе розетки нередко содержит оба варианта, поэтому ориентируются не на ближайшую цветную метку, а на отдельный ряд, обозначенный A или B.

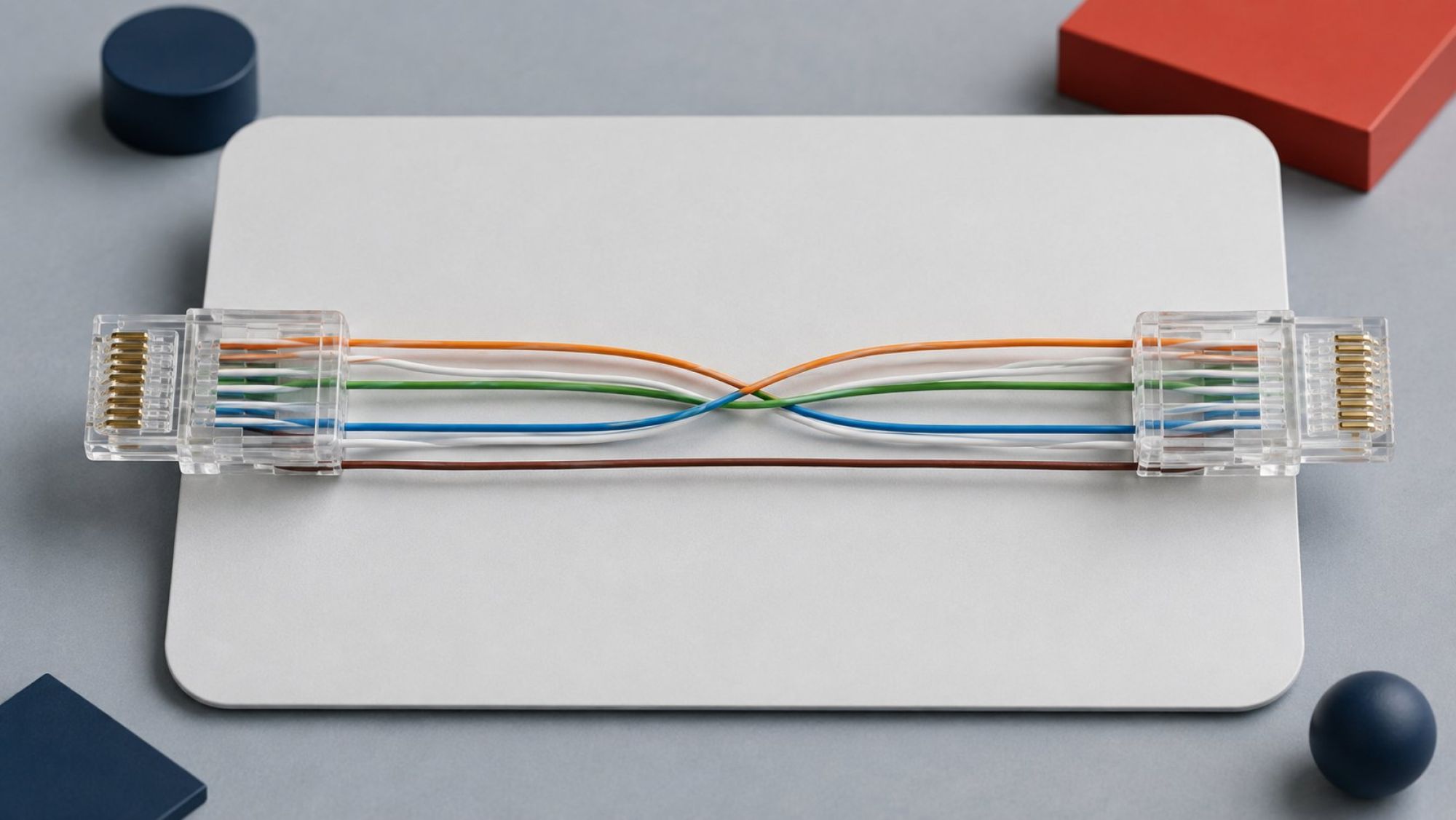

A на одном конце и B на другом: что меняется в перекрестном кабеле

Если один конец выполнить по T568A, а другой по T568B, получится перекрестная конфигурация. При ней зеленая и оранжевая пары меняются ролями между концами. Синяя и коричневая пары остаются на тех же номерах.

Соответствие контактов для комбинации A–B выглядит так:

• контакт 1 одного конца приходит на контакт 3 другого;
• контакт 2 приходит на контакт 6;
• контакт 3 приходит на контакт 1;
• контакт 6 приходит на контакт 2;
• контакты 4, 5, 7 и 8 сохраняют свои номера.

Иными словами, перекрещиваются пары, расположенные на контактах 1–2 и 3–6. В классической схеме Ethernet с раздельными передающей и принимающей парами это позволяло направить передающие контакты одного порта на принимающие контакты другого. Для оборудования с фиксированными ролями MDI и MDI-X тип кабеля определял, смогут ли порты правильно обмениваться сигналами.

Во многих современных Ethernet-портах применяется Auto MDI-X. Такой порт способен автоматически согласовать использование пар, поэтому прямой кабель часто работает и там, где раньше потребовался бы перекрестный. Однако наличие этой функции нельзя определять только по возрасту или внешнему виду устройства: оно должно следовать из характеристик конкретного оборудования.

Поэтому A–B не следует считать обязательным решением для любых двух однотипных устройств. Комбинация сохраняет практический смысл при работе со старым оборудованием или портами без автоматического определения, когда документация прямо различает MDI и MDI-X либо требует crossover-кабель. Если оба порта поддерживают автоматическое согласование, специально перекрещивать пары обычно не требуется.

Также важно отличать намеренный перекрестный кабель от случайной ошибки. У правильного A–B меняются местами именно две целые пары: бело-зеленая вместе с зеленой и бело-оранжевая вместе с оранжевой. Произвольная перестановка отдельных жил не становится перекрестной схемой и может нарушить как соответствие контактов, так и структуру пар.

Индикаторы 1–8 на кабельном тестере: обрыв, перестановка и смешанная пара

Простой кабельный тестер помогает сопоставить физический результат обжима с картой контактов. Обычно основной и удаленный блоки последовательно показывают номера проверяемых проводников. Точное отображение зависит от прибора, поэтому обозначения на его корпусе и в руководстве имеют приоритет, но базовый принцип проверки остается одинаковым: нужно сравнить номер отправленного контакта с номером, на котором цепь обнаружена на втором конце.

Для прямого кабеля A–A или B–B ожидается последовательное соответствие 1–1, 2–2, 3–3, 4–4, 5–5, 6–6, 7–7, 8–8. На простом индикаторном тестере это обычно выглядит как одинаковая последовательность от 1 до 8 на обоих блоках. Такая индикация подтверждает, что каждый проверяемый контакт соединен с одноименным контактом на другом конце.

У намеренного перекрестного кабеля A–B карта будет другой: 1–3, 2–6, 3–1, 6–2, а позиции 4, 5, 7 и 8 совпадут напрямую. Поэтому перестановка этих четырех номеров не является дефектом, если кабель действительно должен быть перекрестным. Оценивать показания нужно относительно выбранной конфигурации, а не только относительно возрастающей последовательности.

Если один из номеров не появляется на удаленном блоке, это указывает на отсутствие непрерывной цепи по соответствующему проводнику. Причиной может быть разрыв жилы или отсутствие контакта в одном из соединений, но сам индикатор не всегда показывает точное место дефекта. Если вместо ожидаемого номера загорается другой, карта содержит перестановку: например, сигнал с контакта 2 обнаружен на контакте 3.

Показания 1–8 как 8–1 означают обратное соответствие контактов: первый контакт одного конца соединен с восьмым другого, второй — с седьмым и так далее. Такая карта показывает фактическую перестановку, но сама по себе не устанавливает ее причину. Источник ошибки следует определять, проверяя одинаковую ориентацию обоих штекеров и фактическую раскладку жил на каждом конце.

Смешанная, или расщепленная, пара устроена коварнее. Контакты могут прозваниваться строго по номерам 1–8, но два проводника одного сигнального канала фактически будут взяты из разных исходных витых пар. Например, контакт соединен правильно по номеру, однако его парная жила происходит не из той же скрутки. Обычная проверка непрерывности способна показать внешне правильную карту, не обнаружив нарушения парности.

Именно поэтому перед установкой жил в штекер проверяют не только последовательность цветов, но и происхождение бело-цветной жилы. Бело-зеленая должна оставаться в паре с зеленой, бело-оранжевая — с оранжевой, бело-синяя — с синей, бело-коричневая — с коричневой. Особенно внимательно проверяют позиции 3 и 6: на схеме они разделены синей парой, но принадлежат одной зеленой или оранжевой паре в зависимости от T568A или T568B.

Простая прозвонка отвечает на ограниченный вопрос: существует ли электрическая связь и на какой контакт она приходит. Она не подтверждает соответствие линии категории Cat5e, Cat6 или другой категории. Для такой оценки нужны измерения параметров передачи, а не только карта соединений. Поэтому результат 1–8 без пропусков означает правильную непрерывность прямого кабеля, но не является сертификацией его характеристик.
