Скрытая установка гигиенического душа до облицовки

Скрытая установка гигиенического душа: что предусмотреть до облицовки стены

Снаружи скрытая система выглядит просто: орган управления водой, подключение шланга, держатель и ручной душ. Основная часть узла находится за плиткой, поэтому результат зависит не только от аккуратности монтажа видимых деталей. К моменту облицовки уже должны быть определены состав комплекта, положение корпуса, трассы подводок, способ обслуживания арматуры и устройство проходов через гидроизоляцию.

Установка гигиенического душа скрытого типа требует рассматривать стену послойно. Сначала есть черновое основание и коммуникации, затем появляются выравнивающий слой, гидроизоляция, плиточный клей и облицовка. Монтажный корпус должен занять такое положение, чтобы после завершения всех работ наружные детали штатно соединились с ним и легли в плоскость готовой стены.

Цена неточной разметки становится заметна поздно. Слишком глубоко установленный блок может оказаться недоступным для штатного крепления наружной части. Выступающий корпус помешает установить декоративную накладку. Непредусмотренный доступ к обслуживаемому элементу превратит небольшую операцию в демонтаж короба. Поэтому проектировать следует не отдельный смеситель, а весь узел — от точек подключения воды до положения лейки рядом с унитазом.

Внутри стены: монтажный корпус, подводки и выпуск к шлангу

В типовой скрытой системе холодная и горячая вода подходят к смесительному блоку по отдельным линиям. Внутри блока потоки смешиваются, после чего вода направляется к выпуску, к которому снаружи подключается гибкий шланг. Точная конфигурация зависит от выбранного изделия: корпус смесителя и выпуск могут быть объединены либо выполнены как отдельные элементы, соединенные скрытой подводкой.

Важно разделять детали по их назначению. Смесительный блок принимает воду и позволяет управлять ее подачей и температурой. Выпуск образует точку подключения шланга на облицованной поверхности. Держатель фиксирует ручной душ в выбранном месте, но сам по себе не участвует в смешивании воды. Шланг и лейка остаются снаружи и относятся к заменяемым наружным компонентам.

Такое разграничение помогает читать монтажную схему без профессионального жаргона. На ней нужно проследить не только положение видимых кругов или накладок, но и непрерывный путь воды: точка подключения холодной линии, точка подключения горячей линии, внутренний корпус, выход из него и трасса до шлангового подключения. Если выпуск расположен отдельно, между ним и смесительным блоком появляется дополнительный скрытый участок.

За облицовкой останутся крепления корпуса, участки труб и предусмотренные конструкцией соединения. Их состав нельзя определять по фотографии готового изделия. Перечень деталей проверяют по паспорту и взрыв-схеме конкретного комплекта: один и тот же внешний вид может скрывать разное устройство корпуса, разные способы подключения и неодинаковое расположение входов.

До закрытия стены на рабочей схеме полезно разделить узлы на три группы:

• детали, которые постоянно находятся внутри стены и рассчитаны производителем на такое размещение;
• элементы, к которым должен сохраняться сервисный доступ;
• наружные детали, устанавливаемые после плитки и снимаемые без разрушения отделки.

Отдельно фиксируют все соединения, которые после облицовки перестанут быть видимыми. Сам факт, что соединение помещается в короб, еще не означает допустимость его скрытого размещения. Решение принимают по документации трубной системы, фитингов и монтажного корпуса. Если схема производителя предполагает иной способ подключения, менять его только ради удобства прокладки нельзя без подтверждения совместимости.

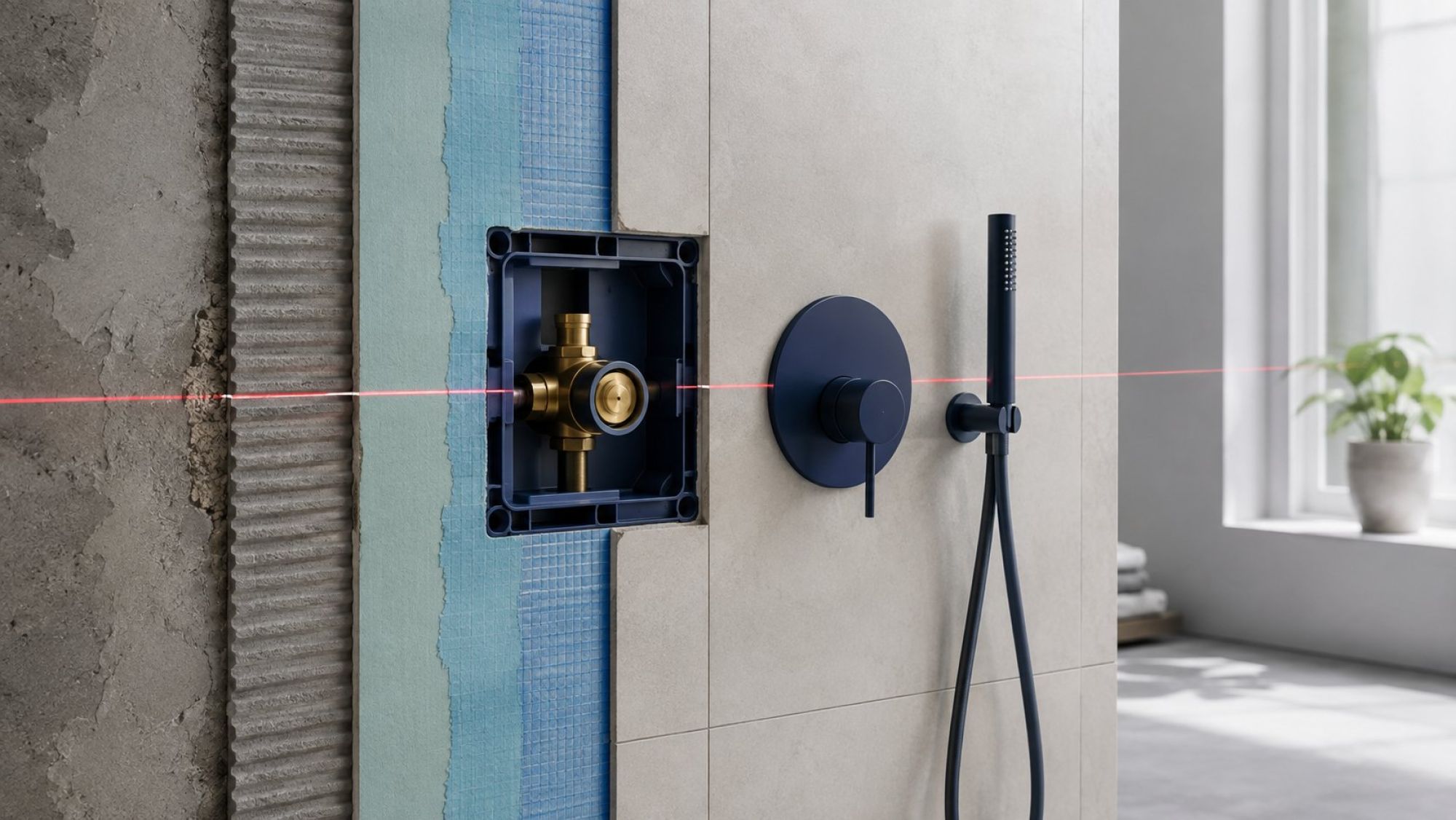

Монтажная глубина: диапазон корпуса и плоскость готовой плитки

Глубину скрытого корпуса задают не от текущей поверхности черновой стены, а от будущей лицевой плоскости плитки. Между этими плоскостями могут находиться выравнивание, листовая обшивка или конструкция короба, гидроизоляционный слой, клей и сама облицовка. Проектная толщина складывается из всех предусмотренных слоев, а не определяется только толщиной плитки.

На корпусе или его монтажной защите производитель обычно предусматривает ориентир для совмещения с готовой поверхностью. Значение такой метки раскрывается в инструкции выбранной системы. Это не декоративная риска и не универсальная отметка для всех смесителей: она связывает положение скрытой части с диапазоном, в котором штатно устанавливаются наружная накладка, рукоятка и крепеж.

Если корпус утоплен глубже допустимого положения, декоративная часть может не дотянуться до посадочных мест. Может не хватить длины штатных элементов крепления или рабочего хода деталей, соединяющих рукоятку с механизмом внутри блока. Использовать случайные удлинители допустимо только тогда, когда они предусмотрены для конкретной системы и указаны производителем как совместимые.

При излишнем выступании возникает противоположная проблема: накладка не прижимается к облицовке, остается заметный зазор или наружный механизм невозможно собрать в штатном положении. Попытка компенсировать ошибку более толстым слоем клея меняет плоскость отделки и затрагивает соседние поверхности, поэтому монтажную глубину проверяют до плиточных работ.

Расчет выполняют для реальной конструкции стены. Если короб еще не собран, на чертеже указывают его итоговую плоскость. Если основание требует выравнивания, учитывают проектную толщину этого слоя. Для плитки и клея берут значения, принятые в проекте отделки, а допустимое положение корпуса сверяют исключительно с официальной инструкцией его производителя.

Перед закрытием короба полезна контрольная проверка по слоям:

1. зафиксирована плоскость чернового или каркасного основания;
2. учтены выравнивание и обшивка, если они предусмотрены;
3. определено положение гидроизоляции;
4. учтены клей и выбранная облицовка;
5. монтажная метка корпуса сопоставлена с плоскостью готовой плитки;
6. проверена возможность штатной установки наружной части.

Эта проверка особенно важна, когда сантехнические и отделочные работы выполняют разные специалисты. Для одного исполнителя ориентиром может быть плоскость короба, для другого — лицевая сторона плитки. На схеме должна быть прямо обозначена поверхность, от которой задан каждый размер.

Один комплект или сборка из деталей: совместимость внутренней и наружной частей

Скрытый корпус и видимая накладка образуют техническую пару. Совпадение цвета, диаметра декоративной панели или формы рукоятки не подтверждает, что детали соединятся. У разных серий могут отличаться посадочные места, положение крепежа, устройство картриджа, длина управляющего элемента и способ сопряжения наружной части с корпусом.

Самый прозрачный сценарий — заранее выбрать полный комплект, для которого производитель прямо перечисляет внутренние и наружные компоненты. Если части продаются раздельно, до монтажа составляют таблицу артикулов: скрытый блок, комплект наружной отделки, выпуск, держатель, шланг, ручной душ и предусмотренные соединительные детали. Для каждой позиции должно быть понятно, к какой серии она относится и с какими артикулами совместима.

Проверка не ограничивается смесителем. У отдельно расположенного выпуска уточняют тип подключения со стороны стены и со стороны шланга, способ фиксации и требования к монтажной глубине. Для наружной панели проверяют геометрию крепления. Для картриджа и управляющей части — соответствие конкретному внутреннему механизму. Если держатель объединен с выпуском, это также должно быть отражено в схеме, потому что такой элемент влияет и на водяную трассу, и на расположение лейки.

Сборка из разных серий или брендов возможна только при документально подтвержденной совместимости. Внешнее сходство и совпадение одной резьбы не дают ответа о работе узла в сборе. Подтверждение ищут в официальной таблице совместимости, каталоге или письменном ответе производителя. Устное предположение продавца не заменяет сведений, по которым позднее можно идентифицировать систему.

До облицовки стоит проверить и перспективу обслуживания. В каталоге запасных частей ищут картридж, уплотнения, крепеж и другие предусмотренные производителем сменные элементы именно для выбранной серии. Задача не в том, чтобы купить все заранее, а в том, чтобы сохранить точные обозначения и схему разборки наружной части. После укладки плитки маркировка скрытого корпуса уже не будет доступна для обычного осмотра.

Комплект также проверяют физически до закрытия стены: все коробки вскрыты, артикулы сопоставлены, наружные элементы без усилия занимают предусмотренное инструкцией положение на монтажном шаблоне или корпусе. Такая предварительная сверка не заменяет монтаж по инструкции, но позволяет обнаружить ошибку комплектации, пока доступ к внутреннему блоку открыт.

Запорная арматура и сервисный доступ без демонтажа облицовки

Внутри стены оказываются не только трубы. Рядом могут находиться запорные и другие обслуживаемые элементы системы водоснабжения. Их расположение согласуют с конструкцией короба и сантехнического шкафа до того, как появится сплошная облицовка. Принцип прост: деталь, которую предполагается осматривать, перекрывать, регулировать или заменять, не должна становиться доступной только после разрушения отделки.

Возможное место доступа зависит от планировки. Арматуру можно привязать к существующему сантехническому шкафу, к предусмотренной проектом ревизионной системе или к другой обслуживаемой полости. Но сам проем должен позволять не просто увидеть элемент, а выполнить предусмотренные для него операции: добраться до органа управления, использовать необходимый инструмент и извлечь заменяемую деталь, если это требуется конструкцией.

Размер и положение доступа определяют после компоновки всех коммуникаций. Если перед краном проходит труба, рама инсталляции или профиль короба, формально открытый люк может оказаться бесполезным. Поэтому узел оценивают в объеме: где находится элемент, с какой стороны к нему подходят и что будет мешать движению руки или инструмента.

Нельзя считать обычную декоративную плитку гарантированно съемным люком. Даже если при монтаже оставлена идея снять отдельную плитку, клеевой слой, затирка и примыкания делают результат непредсказуемым. Сервисный доступ должен быть заложен как самостоятельное проектное решение с подходящей ревизионной конструкцией, а не как надежда аккуратно разобрать готовую отделку.

Отдельно проверяют требования производителя скрытого блока. У некоторых систем обслуживание внутренних деталей выполняется через снятую наружную панель, но это относится только к тем деталям и операциям, которые прямо предусмотрены конструкцией. Такой доступ не следует автоматически считать доступом ко всем соединениям и арматуре, находящимся рядом за стеной.

На исполнительной схеме отмечают границы сервисного проема, положение арматуры и направление доступа. Если узел связан с сантехническим шкафом, фиксируют взаимное положение полок, рам, дверцы и коммуникаций. Это защищает проект от ситуации, когда удобный на черновом этапе проем позднее частично перекрывается мебелью или элементами короба.

Проходы через гидроизоляцию: манжеты вокруг корпуса и выпуска

Гидроизоляционный слой должен сохранять непрерывность там, где сантехнические элементы проходят через стену. Для скрытого гигиенического душа такими местами становятся выход монтажного корпуса, отдельный выпуск к шлангу и другие предусмотренные проектом выводы. Каждый проход образует примыкание между разными материалами, способными немного по-разному воспринимать нагрузку и перемещения.

На разрезе стены следует показать не только трубу и плитку, но и положение гидроизоляции относительно корпуса. Вокруг проходов предусматривают решения из регламента выбранной гидроизоляционной системы — например, совместимые манжеты или иные штатные элементы примыкания. Их форму и способ установки определяют по документации производителя, поскольку материалы разных систем не следует считать взаимозаменяемыми без подтверждения.

Совместимость важна сразу по нескольким причинам. Манжета должна подходить к размеру и форме прохода, а ее материал — работать вместе с основной гидроизоляцией. Составы для приклеивания и перекрытия примыкания применяют в той последовательности, которая установлена для конкретной системы. Произвольная комбинация остатков разных материалов не дает оснований считать слой единым.

Гидроизоляцию нельзя подменять герметизацией края декоративной накладки. Герметик в видимом шве закрывает примыкание на поверхности и может выполнять предусмотренную проектом декоративную или дополнительную функцию. Основной защитный контур находится глубже — на подготовленном основании под плиткой. Если вода пройдет за накладку, ее должен остановить правильно выполненный гидроизоляционный узел, а не только внешний шов.

До облицовки проверяют, что монтажные защиты и рабочие зоны корпуса не были случайно залиты составом, а манжеты прилегают без разрывов в соответствии с регламентом системы. Также сопоставляют границы будущей декоративной панели с обработанным проходом: накладка должна закрыть технологическую область, не скрывая ошибку в устройстве основного слоя.

Положение отверстий нельзя переносить после выполнения гидроизоляции без пересмотра узла. Новое сверление создает дополнительный проход, для которого требуется предусмотренное системой решение. Поэтому координаты корпуса, выпуска и держателя окончательно согласуют до нанесения защитных слоев, а крепление держателя увязывают с расположением скрытых труб.

Испытание под давлением до закрытия короба

Пока корпус, подводки и соединения открыты, систему можно осмотреть со всех сторон. Именно на этом этапе квалифицированный специалист выполняет предусмотренное проектом испытание. Его задача — проверить собранный участок до того, как короб и плитка скроют места соединений и сделают визуальное наблюдение невозможным.

Универсальные значения давления и продолжительности здесь неприменимы. Параметры назначают по актуальным правилам для соответствующей внутренней системы водоснабжения, проектной документации и паспортам установленного оборудования. Допустимые режимы труб, фитингов и скрытого корпуса могут различаться, поэтому выбирать значение по случайному совету нельзя.

Во время испытания контролируют предусмотренные процедурой показания и открытые участки узла. Наблюдаемыми признаками служат стабильность показаний в пределах применимой методики и отсутствие влаги на корпусе, трубах и соединениях. Осмотр проводят при достаточном освещении, чтобы каплю воды не принять за конденсат или след от предыдущих работ.

Испытание выполняет квалифицированный специалист: это не бытовая самопроверка и не инструкция для самостоятельного повышения давления в трубопроводе. Исполнитель выбирает оборудование и порядок действий с учетом характеристик конкретной системы, а при обнаружении проблемы устраняет ее и проводит повторную проверку по установленной процедуре.

Результат фиксируют до закрытия короба. В записи указывают идентифицируемый участок, дату, примененную методику и сведения, предусмотренные договором или проектной документацией. Фотографии сухих соединений полезны как дополнение, но не заменяют акт или другую принятую форму фиксации результата.

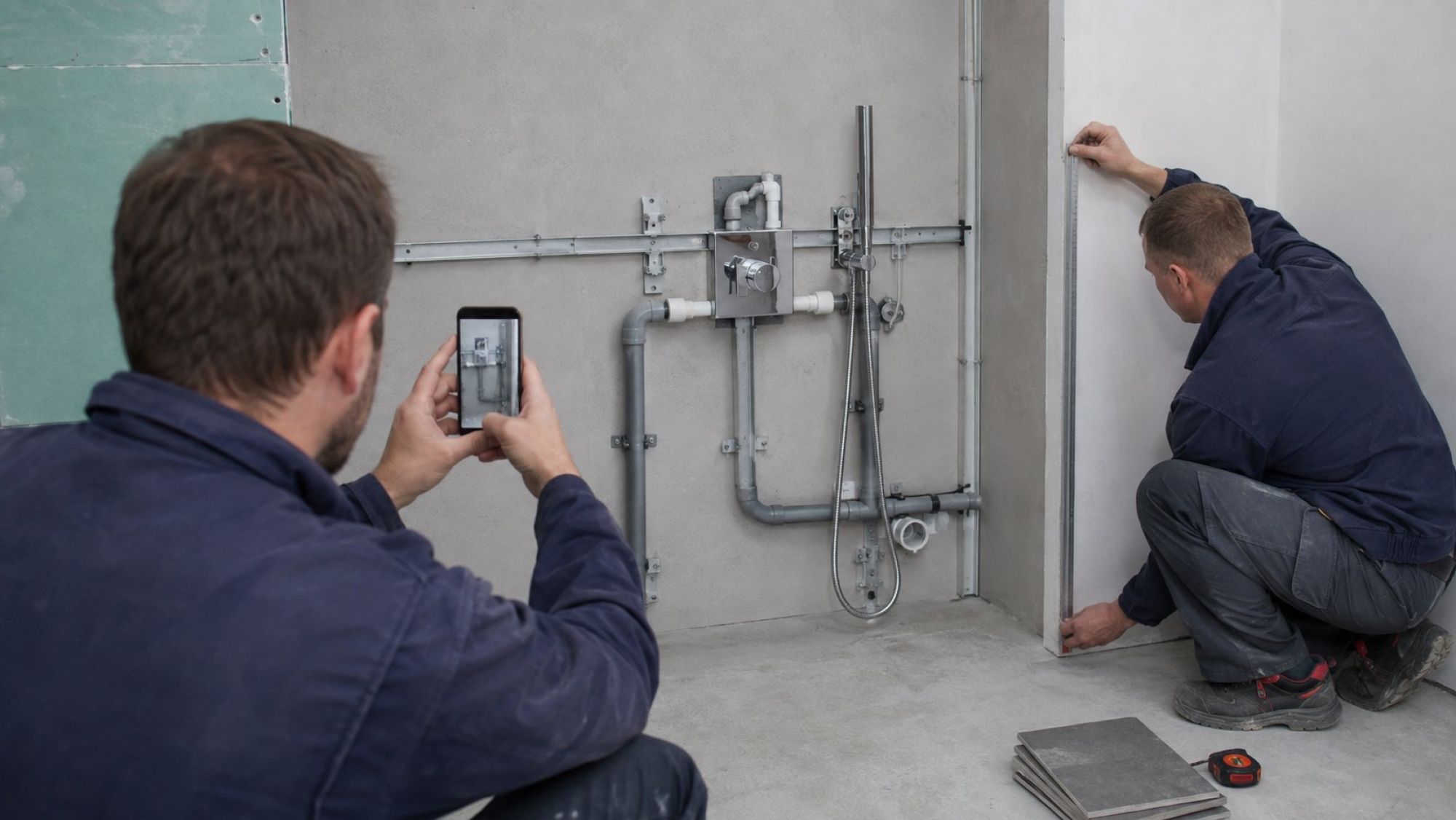

Фотопривязка труб: размеры от углов до укладки плитки

После облицовки трасса труб исчезает из поля зрения, а память о ее положении быстро становится неточной. Фотопривязка сохраняет геометрию стены для обслуживания, установки мебели и будущего сверления. Ее выполняют после окончательного закрепления коммуникаций и до того, как они будут закрыты обшивкой или плиткой.

Одного общего снимка недостаточно. Сначала фотографируют всю стену, чтобы было понятно положение узла относительно помещения. Затем делают крупные кадры корпуса, выпуска, поворотов труб и соединений. В кадре размещают измерительную рейку или другой читаемый масштабный ориентир, не закрывающий сами коммуникации.

Размеры записывают от постоянных геометрических точек: капитального угла, устойчивой границы стены, пола или другой поверхности, положение которой не изменится после отделки. Черновой край короба, временный профиль, стопка плитки или отметка на защитной пленке для такой привязки не подходят. Если чистовой пол еще не выполнен, на схеме отдельно указывают, от какой плоскости снята высота.

Для каждой трассы полезно зафиксировать не только координату центра трубы, но и направление ее дальнейшего хода. На исполнительном эскизе показывают контур стены, корпус, выпуск, линии холодной и горячей воды, сервисный проем и основные размеры. Фотографии нумеруют или называют так, чтобы их можно было без догадок сопоставить с этим эскизом.

В один комплект документов собирают:

• общие и крупные фотографии с читаемым масштабом;
• размеры от постоянных углов и плоскостей;
• схему скрытых коммуникаций и границы безопасных для будущих работ зон;
• артикулы внутренней и наружной частей системы;
• инструкции и таблицы совместимости выбранного оборудования;
• зафиксированный результат испытания.

Файлам дают понятные имена с указанием помещения, стены и даты съемки. Копию сохраняют вместе с документами на оборудование, а не только в переписке с исполнителем. Тогда при замене наружной детали можно восстановить точную серию корпуса, а перед сверлением — увидеть не предполагаемую, а фактически выполненную трассу.

Последний кадр делают непосредственно перед закрытием стены, когда положение труб уже не изменится. Если после съемки перенесен выпуск, добавлено крепление или скорректирована подводка, фотопривязку обновляют. Исполнительная фиксация должна показывать итоговый узел, иначе аккуратно оформленный архив создаст ложное представление о том, что находится за плиткой.
