Стиральная машина под раковиной: как согласовать высоту, чашу и расположение слива

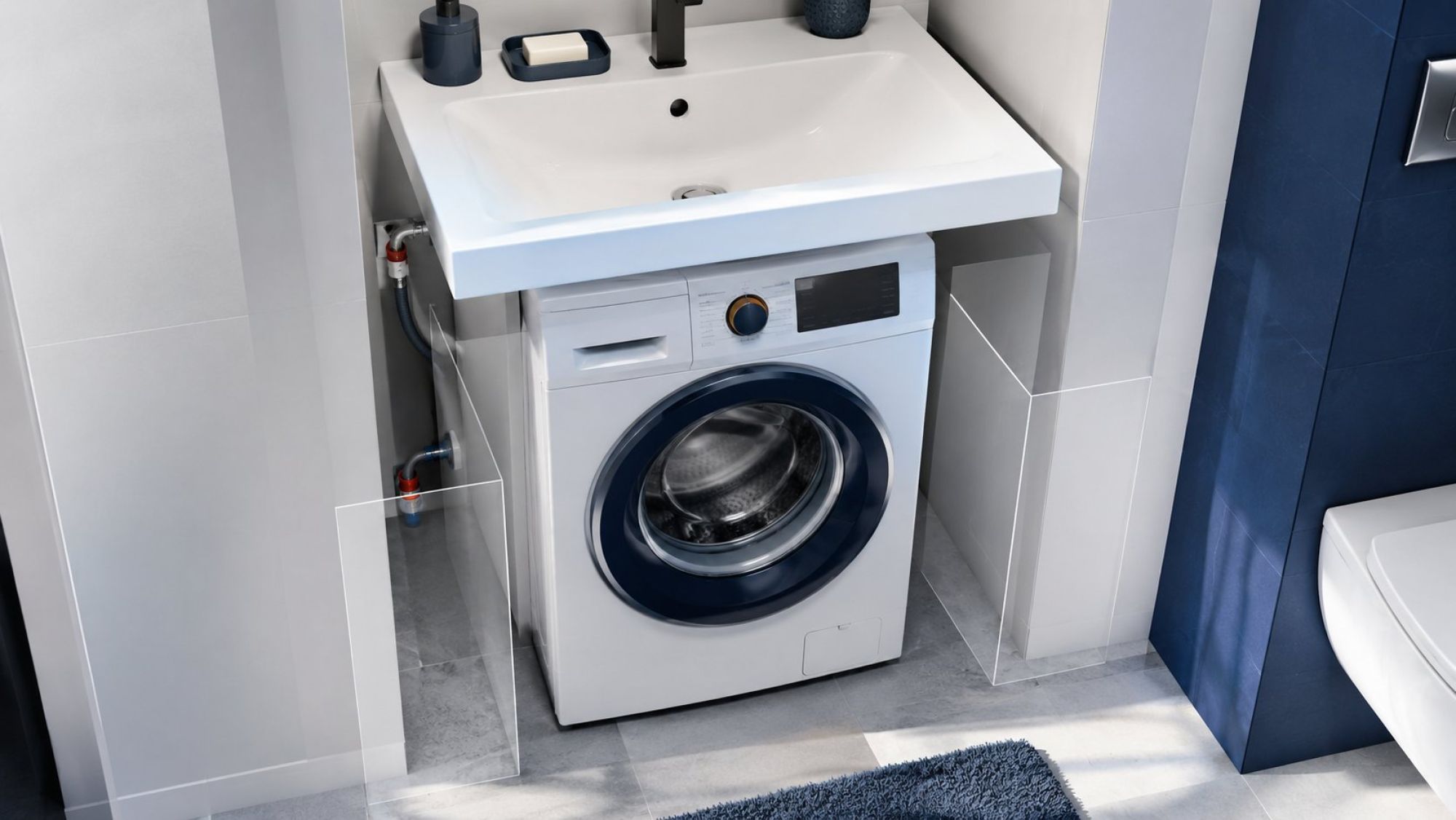

Стиральную машину и раковину нельзя подбирать как два независимых предмета. Одинаковая ширина еще не означает совместимость: после сборки чаша может оказаться неудобно высокой, сифон — упереться в корпус, а шланги — занять пространство, которого не было на габаритном рисунке техники. Проверять нужно весь узел в разрезе: от пола и опор машины до верхнего края раковины, а также от стены до самой выступающей точки фасада.

Для расчета понадобятся установочный чертеж стиральной машины, схема раковины, размеры крепежа, выпуска и сифона. Фотография готового интерьера не заменяет эти документы: внешне похожие модели различаются положением соединений, глубиной верхней панели и зонами, которые должны оставаться свободными. Если производитель предлагает раковину, сифон и крепеж как совместимый комплект, сверять все размеры все равно необходимо — с учетом стены, коммуникаций и особенностей помещения.

Итоговая высота композиции: корпус машины, опоры, зазор и толщина раковины

В вертикальном разрезе верхний край раковины определяется не одной высотой стиральной машины. Расчетная цепочка выглядит так: фактическая высота установленной машины с опорами, предусмотренный для выбранных изделий монтажный промежуток, конструктивная высота чаши и положение ее крепежа. Если выпуск или часть сифона находятся под чашей, их положение также нужно нанести на схему: арматура не должна пересекаться с верхней панелью корпуса.

Регулируемые опоры нельзя исключать из расчета. Ими машину выравнивают на реальном полу, поэтому итоговое положение корпуса может отличаться от номинального габарита в карточке товара. Важен именно установочный размер: от чистового пола до самой высокой неподвижной точки машины после выравнивания. Снимать опоры ради уменьшения высоты нельзя, если такой вариант прямо не предусмотрен изготовителем.

Монтажный промежуток определяют по документации конкретной техники и раковины. Его нельзя назначить по фотографии или заменить формулировкой «чтобы немного не касалось». Во время работы корпус машины испытывает вибрации, а жесткий контакт с чашей, крепежом или сливной арматурой недопустим. При этом произвольно увеличенный промежуток поднимает раковину и может ухудшить удобство.

После геометрического расчета результат проверяют на пользователях. Значение имеет высота верхнего края и рабочей части чаши, возможность наклониться к смесителю, положение локтей и доступ к воде. Единой подходящей высоты для любой семьи и любого комплекта нет. Если рассчитанная композиция неудобна, проблему решают выбором другой машины, более подходящей чаши или иной схемы размещения, а не уменьшением необходимых промежутков.

Вылет чаши относительно фасада и боковин стиральной машины

В горизонтальном разрезе сравнивают внешнюю глубину раковины с полной установочной глубиной машины. Глубина корпуса из каталога может не учитывать люк, ручки, шланги и выступающие соединения. Поэтому сначала отмечают плоскость стены, затем фактическое положение машины с коммуникациями и только после этого проводят линию переднего края чаши.

Передний край раковины оценивают относительно панели управления, лотка и люка. Чаша должна образовывать согласованную с выбранным комплектом геометрию, но не блокировать кнопки и извлечение лотка. Слишком глубокий нависающий край способен затруднить пользование машиной, а недостаточный вылет оставляет верхнюю и переднюю части корпуса открытыми для брызг. Сам по себе большой козырек не гарантирует защиту: вода может попадать сбоку, стекать по нижней поверхности чаши или появляться у соединений.

Так же проверяют боковое перекрытие. На плане отмечают обе боковины корпуса, внешние границы раковины и положение смесителя. Если машина смещена относительно чаши, одна сторона может остаться практически открытой, даже когда фронтальный вылет выглядит достаточным. Окончательное решение принимают по требованиям изготовителей к совместному размещению, а не по симметрии на виде спереди.

Полезно сделать два простых чертежа в одном масштабе: вид сбоку и вид сверху. На виде сбоку видны высота, передний вылет и конфликт с панелью. На виде сверху — боковое перекрытие, трассы шлангов и свободное пространство у стены. Если контуры приходится мысленно «додвигать», комплект еще не согласован.

Плоский сифон и смещенный выпуск: где остается задняя техническая зона

У обычной раковины выпуск часто расположен ближе к центру, а гидрозатвор опускается непосредственно под чашей. Над стиральной машиной эта зона уже занята корпусом. Поэтому важен не только плоский внешний вид раковины, но и точные координаты выпуска: расстояние от стены, боковое смещение и высота нижней точки собранной арматуры.

Смещенный выпуск переносит сливной узел из пространства над машиной в заднюю или боковую техническую зону. Плоский сифон уменьшает высоту арматуры, но эти признаки сами по себе не подтверждают совместимость. Нужно наложить монтажную схему выпуска и сифона на контур машины. Гидрозатвор, гайки, отвод и трубопровод должны помещаться без контакта с верхней и задней стенками корпуса.

Предпочтительно использовать компоненты, которые изготовитель раковины прямо указывает как совместимые. Произвольная замена сифона может изменить высоту узла, направление отвода и доступ к разъемным соединениям. Если перечня совместимых деталей нет, каждый элемент сверяют по отдельному чертежу до покупки.

Задняя техническая зона — это не просто пустота, куда можно убрать арматуру. К соединениям нужен доступ для осмотра, очистки и замены. Следует заранее понять, можно ли подойти к гайкам и извлечь сифон без снятия раковины или повреждения корпуса машины. Замуровывать либо плотно закрывать обслуживаемые соединения нельзя. Съемная панель или доступ сбоку полезны только тогда, когда через них действительно можно выполнить необходимую операцию инструментом.

На схеме стоит различать три контура: корпус машины, неподвижные элементы раковины и обслуживаемую сливную арматуру. Между ними оставляют промежутки, предусмотренные документацией. Если сифон помещается лишь после прижатия к машине или разворота детали в положение, которого нет в инструкции, такая комбинация не подтверждена.

Заливной и сливной шланги за корпусом: радиус изгиба и точки подключения

Фактическая глубина узла складывается из корпуса и всего, что выступает сзади: присоединительной части заливного шланга, сливного шланга, креплений и труб. Машину нельзя ставить вплотную к стене, если при этом соединения становятся распорками между стеной и корпусом. Каталожную глубину поэтому проверяют по монтажному руководству и по расположению патрубков на конкретной модели.

Шланги прокладывают без пережатия, перекручивания и резкого перелома. Допустимое направление и радиус изгиба берут из инструкций изготовителей машины, шлангов и соединительной арматуры. Универсальное числовое значение здесь неприменимо: конструкция шланга и форма присоединительного узла различаются. Особенно внимательно проверяют поворот сразу после выхода из корпуса, где свободного места обычно меньше всего.

На виде сверху нужно обозначить:

• точку подключения воды и положение запорной арматуры;
• выход заливного шланга из машины и его трассу;
• путь сливного шланга до предусмотренной точки подключения;
• места пересечения с сифоном раковины, трубами и крепежом;
• пространство, необходимое для отсоединения и повторного подключения.

Запорная арматура должна оставаться доступной без демонтажа раковины. Наличие крана за машиной формально не решает задачу, если до его рукоятки невозможно дотянуться или корпус нельзя выдвинуть без отсоединения коммуникаций. Доступ оценивают в собранной композиции, а не в пустой нише.

Важно проверить и сценарий выдвижения машины. Запас длины и расположение трасс должны соответствовать руководству по установке и не приводить к натяжению или зажиму соединений. Если для доступа к фильтру или задней панели технику потребуется перемещать, заранее определяют, какие элементы отключаются и можно ли сделать это через предусмотренный доступ.

Розетка, брызги и уравнивание потенциалов в ванной комнате

Электрическую часть оценивают одновременно с сантехнической геометрией. На плане отмечают раковину, смеситель, трубы, возможные направления брызг, корпус машины и точку электропитания. Подходящее место розетки нельзя определять только длиной штатного кабеля: учитываются действующие требования для электроустановок во влажных помещениях и инструкция изготовителя стиральной машины.

Удлинитель не рассматривают как штатную схему постоянного подключения. Сетевой шнур не должен проходить там, где его может зажать корпус, намочить протечка или повредить при выдвижении техники. Розетка и вилка должны оставаться доступными в той мере, в какой это предусмотрено проектом и документацией, но не находиться в произвольно выбранной зоне рядом с сантехническим оборудованием.

Уравнивание потенциалов, заземление и работа защитных устройств — части общей электробезопасности помещения. По внешнему виду розетки невозможно подтвердить, что все меры выполнены и исправны. Проверку существующей схемы, выбор места питания и любые изменения проводки выполняет квалифицированный специалист по актуальным официальным требованиям. Самостоятельно переносить розетку или переделывать защиту ради выбранной композиции не следует.

Геометрия раковины уменьшает прямое попадание части брызг на корпус, но не заменяет электрические и сантехнические меры защиты. При согласовании узла рассматривают возможное стекание воды с края чаши, состояние соединений сифона и положение кабеля. Все эти линии должны быть видны на общем плане до монтажа.

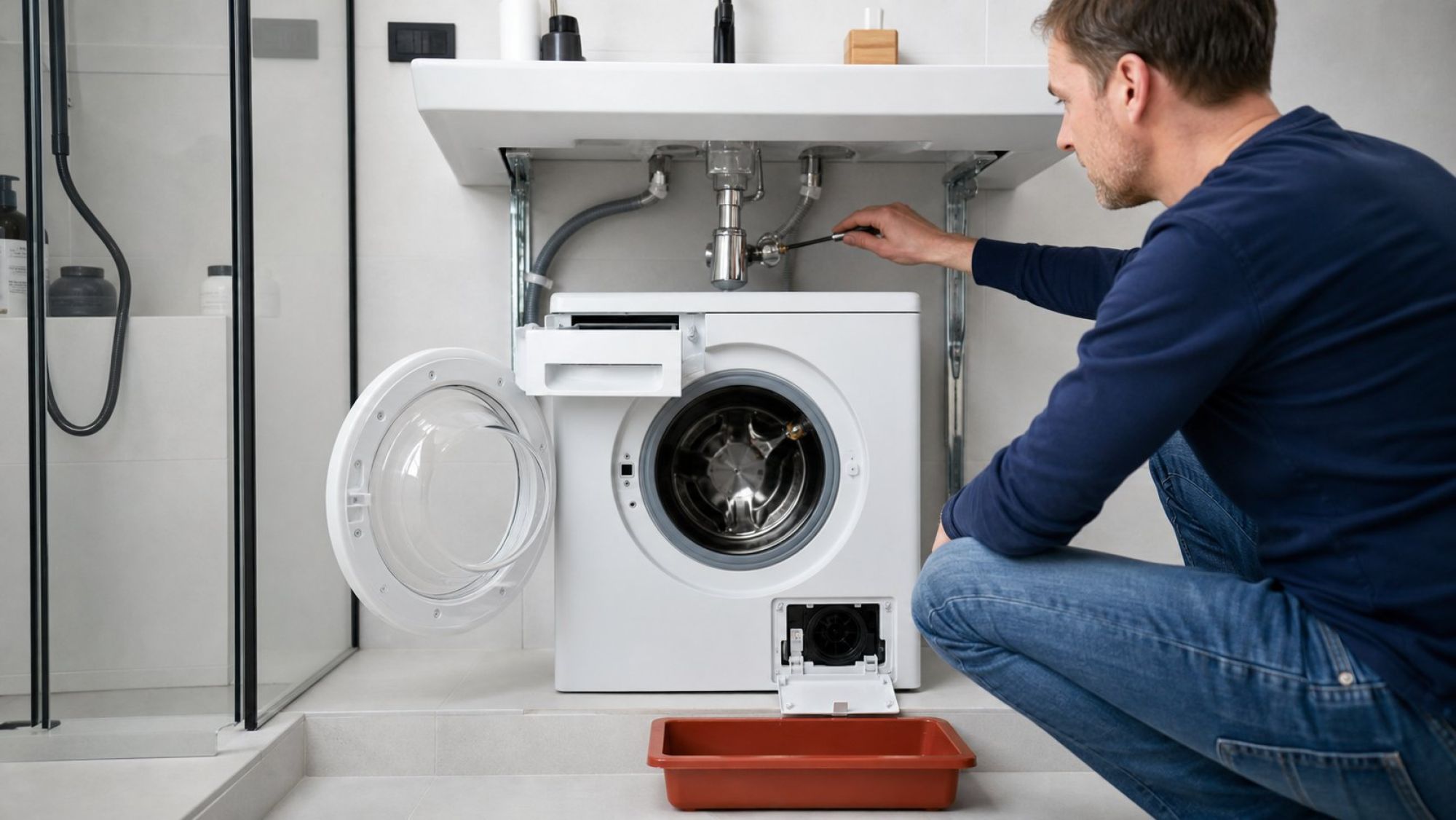

Доступ к фильтру, люку и крепежу раковины после сборки узла

Последняя проверка выполняется не по габаритному прямоугольнику, а по траекториям движения. Люк должен открываться на необходимый угол, не встречаясь с мебелью, стеной или выступающей частью раковины. Перед ним оставляют место для загрузки белья. Лоток для моющих средств должен выдвигаться и извлекаться так, как указано в руководстве, без упора в нижнюю поверхность чаши или ее крепеж.

Нижний сервисный элемент машины, включая предусмотренный изготовителем доступ к фильтру, не должен оказаться перекрыт плинтусом, экраном или опорой соседней конструкции. Нужно проверить не только открывание крышки: важны положение рук, возможность подставить подходящую емкость и выполнить описанную в инструкции процедуру. Конкретную сервисную зону берут из документации выбранной модели.

Отдельно моделируют обслуживание раковины. Кронштейны, крепеж, выпуск и сифон должны быть доступны без опоры на корпус машины и без риска повредить его инструментом. Если снять сифон можно только после полного извлечения техники, необходимо убедиться, что машина действительно выдвигается, а шланги и кабель при этом отключаются через доступные точки.

Перед окончательным выбором комплект можно проверить по последовательности:

1. Нанести на вертикальный разрез фактическую высоту машины с опорами, монтажный промежуток, чашу, выпуск и крепеж.
2. На виде сверху отметить полную глубину корпуса с соединениями, передний и боковые края раковины.
3. Добавить сифон, водопровод, канализацию, оба шланга, запорную арматуру и электропитание.
4. Показать траектории люка и лотка, а также зоны доступа к фильтру, сифону и крепежу.
5. Сверить получившуюся комбинацию с руководствами всех изделий и подтвержденным перечнем совместимых компонентов.

Если хотя бы один контур пересекается или обслуживаемая деталь остается без доступа, совпадение ширины не делает комплект подходящим. Нужна замена конкретного элемента либо пересмотр компоновки. Установка стиральных машин под раковиной начинается именно с такой проверки: она позволяет согласовать сантехнику, технику и коммуникации как единый монтажный узел, а не исправлять конфликты уже после крепления чаши.
