ТЭН для бойлера: совместимость по фланцу, мощности и длине

ТЭН для бойлера: карта совместимости по фланцу, мощности, длине и термостату

Два нагревательных элемента могут иметь одинаковую мощность и продаваться как детали для бойлеров одного бренда, но при этом различаться способом установки, геометрией, контактами и посадкой датчика температуры. Совпадение одного параметра не делает их взаимозаменяемыми. Подбор следует вести как последовательный отсев: сначала определить конструкцию нагревательного узла, затем проверить электрические характеристики, крепление, размеры, термостат, материалы и уплотнение.

Отправной точкой служит не объем бака и не общее название серии, а полная модель водонагревателя, серийный номер и маркировка снятой детали. Если обозначения читаются не полностью, параметры сверяют с официальным каталогом запчастей и размерными чертежами. Такой подход особенно важен, когда выполняется Ремонт водонагревателя: внешне похожая деталь может установиться механически, но не соответствовать штатной электрической схеме или системе температурного контроля.

Мокрый и сухой ТЭН: две конструкции с разной посадкой в баке

Первый фильтр совместимости — тип нагревательного узла. Мокрый ТЭН находится в прямом контакте с водой: его трубчатая оболочка одновременно является рабочей поверхностью, передающей тепло. Форма элемента, его крепление, уплотнение и положение внутри бака рассчитаны как части одного узла.

Сухой нагревательный элемент работает внутри защитной колбы и непосредственно с водой не соприкасается. В этой конструкции значение имеют не только характеристики самого элемента, но и размеры колбы, способ его фиксации и передача тепла через стенку защитного узла. Поэтому сухой ТЭН нельзя подбирать только по мощности или приблизительной длине.

Переход с мокрой конструкции на сухую либо обратно обычно требует изменения всего посадочного узла. Наличие подходящего места на фланце еще не доказывает совместимость: бак может не иметь штатной колбы, нужного крепления, предусмотренного положения термостата или соответствующей внутренней компоновки. Переделывать фланец и приспосабливать элемент другого типа без прямого указания изготовителя нельзя.

На этом этапе остаются только детали того типа, который предусмотрен для конкретной модели и ее ревизии. Подтверждением служат схема нагревательного узла и каталожное обозначение оригинальной запчасти.

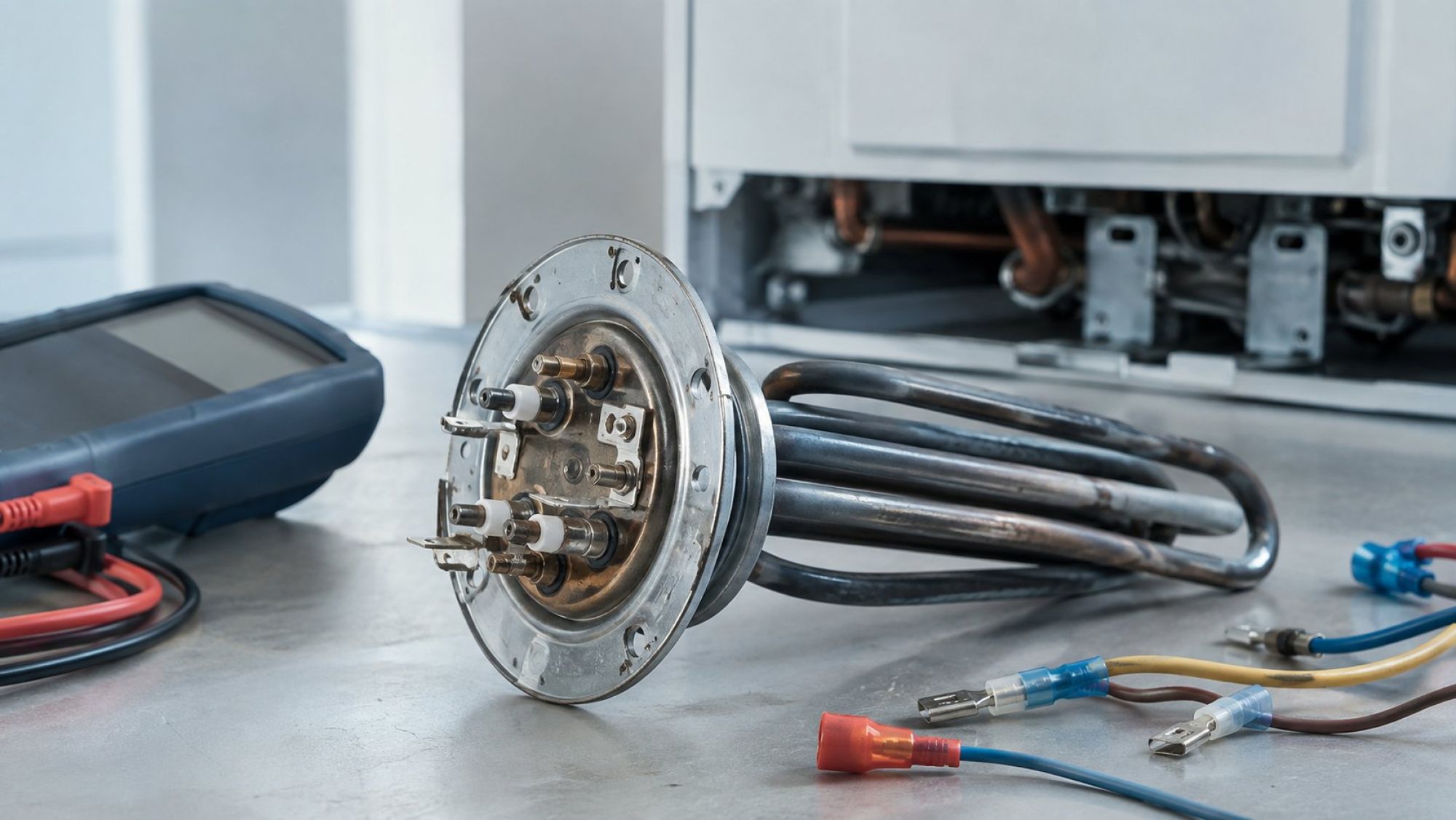

Напряжение, мощность и число ступеней: электрические параметры штатной схемы

После определения конструкции сверяют номинальное напряжение. Значение берут с маркировки бойлера, электрической схемы и оригинального нагревателя. Одинаковые размеры фланца не компенсируют различие электрических номиналов.

Следующий параметр — мощность. Она должна соответствовать не только желаемой скорости нагрева, но и штатной схеме прибора. Самостоятельно увеличивать или уменьшать номинал по принципу «подойдет по проводам» нельзя: управляющие компоненты, контакты и защитные устройства рассчитаны на предусмотренный изготовителем нагревательный узел. Совпадение мощности также не отменяет проверку остальных параметров.

Отдельно учитывают число ступеней. В бойлере может использоваться один элемент либо несколько нагревательных секций, которые включаются предусмотренным схемой способом. Поэтому общая мощность узла и мощность каждой ступени — не одно и то же. Детали с одинаковым суммарным значением могут иметь разное количество секций и выводов.

• Напряжение: должно совпадать с номиналом штатного элемента и прибора.
• Мощность: проверяется для всего узла и, при наличии, для каждой ступени.
• Выводы: сверяются их количество, назначение и расположение.
• Схема соединения: должна соответствовать документации конкретной модели, а не внешнему сходству контактов.

Публикуемые продавцами фотографии не заменяют электрическую схему. Если маркировка стерта или соединения ранее переделывались, идентификацию проводят по сервисной документации. Самостоятельно восстанавливать схему по памяти или по фотографии другого бойлера небезопасно.

Фланец, резьба и межосевые расстояния: геометрия крепления без допущений на глаз

Третий фильтр — способ установки. Нагреватель может крепиться резьбовым соединением или входить во фланцевый узел. Эти варианты рассматривают как разные конструкции: совпадение мощности, материала и длины не делает резьбовой элемент заменой фланцевому.

Для резьбовой установки проверяют обозначение и геометрию резьбы, а также форму поверхности, через которую соединение герметизируется. Измерение только наружного диаметра недостаточно для подтверждения совпадения. Нужны данные размерного чертежа и каталожный номер штатного узла.

Для фланцевой установки сверяют диаметр или контур фланца, количество крепежных точек, расположение отверстий и межосевые расстояния. Важно проверять весь рисунок крепления: два фланца могут казаться одинаковыми, но отличаться смещением отверстий, положением выводов или ориентацией дополнительных деталей.

Посадочная поверхность под прокладку тоже относится к геометрии. Плоский участок, канавка, буртик и другие элементы профиля должны соответствовать ответной части бака и штатному уплотнению. Подгонять отверстия, растачивать фланец или создавать новое крепление нельзя: такая переделка меняет расчетную посадку и не подтверждает герметичность соединения.

Практическая сверка строится по трем документируемым признакам: каталожному номеру фланцевого узла, официальному чертежу нагревателя и схеме ответной части бака. Размер, снятый с демонтированной детали, полезен как контроль, но не должен быть единственным основанием для заказа.

Длина трубки и направление изгиба: помещается ли элемент внутри бака

Если крепление совпало, проверка еще не закончена. За фланцем находится внутренняя часть бойлера, где нагреватель должен разместиться без контакта со стенками, анодом и патрубками. Эти ограничения не видны при сравнении лицевых частей деталей.

Основной параметр — полная монтажная длина от предусмотренной изготовителем точки отсчета. Сравнивать длину следует по одинаковой методике на обоих чертежах. Размер всей снятой детали и глубина, на которую она входит в бак, могут различаться из-за толщины фланца, изгиба и положения нерабочих участков.

Для изогнутого ТЭНа важны форма и направление изгиба. Элемент должен занять штатное положение после установки фланца. Простое вращение детали не всегда решает несовпадение: вместе с трубкой изменяется ориентация выводов, термостатического канала и других частей узла.

Внутреннюю совместимость подтверждают габаритный чертеж и схема компоновки конкретной модели. По ним проверяют:

• монтажную длину и максимальный габарит нагревателя;
• направление и положение изгиба относительно фланца;
• предусмотренные зазоры до стенок бака;
• расположение анода и внутренних патрубков;
• возможность установить узел в заданной ориентации.

Изгибать неподходящий ТЭН для получения нужной формы нельзя. Такая операция не превращает его в подтвержденный аналог и может повредить оболочку или внутреннюю конструкцию элемента. Если официального чертежа нет, безопаснее продолжить поиск по каталожному обозначению, а не принимать решение по визуальной похожести.

Канал термостата и место датчика: механическая связь с системой управления

Следующий фильтр — совместимость с температурным контролем. Термостат или его датчик должен устанавливаться в предусмотренный канал и занимать расчетное положение относительно нагревателя. Подходящий фланец и правильная мощность не решают проблему, если датчик физически не входит, не фиксируется или оказывается на другой глубине.

Проверяют диаметр и глубину трубки термостата, ее положение на фланце и направление внутри бака. Эти размеры сопоставляют с параметрами штатного термостата. Канал неподходящего диаметра может не принять датчик либо не обеспечить предусмотренную посадку. Недостаточная или избыточная глубина меняет положение чувствительной части относительно нагревательного элемента.

Расположение датчика важно как часть конструкции узла. Нельзя считать равнозначными два ТЭНа только потому, что у обоих присутствует трубка под термостат. Канал может находиться с другой стороны, иметь иную ориентацию или быть рассчитан на другой тип температурного элемента.

В некоторых схемах рабочее регулирование температуры и защитное отключение выполняют отдельные компоненты. Тогда необходимо сохранить посадку всех предусмотренных датчиков и их механическую связь с нагревательным узлом. Количество каналов, их назначение и совместимость с термостатами проверяют по сервисной схеме конкретной ревизии.

Если новый элемент требует замены термостата на случайную похожую деталь или изменения управляющей цепи, это не прямая замена. Совместимым считается узел, который работает со штатной системой контроля в конфигурации, разрешенной изготовителем.

Медь, нержавеющая сталь и защитные покрытия: совместимость с водой и баком

Материал оболочки проверяют после электрической и геометрической совместимости. Медный ТЭН, элемент из нержавеющей стали и деталь с защитным покрытием нельзя ранжировать как универсально лучший и худший варианты. Выбор зависит от конструкции конкретного бака, анодной защиты и ограничений изготовителя.

Сначала устанавливают материал штатной детали по спецификации. Затем проверяют, допускает ли производитель замену на элемент из другого материала или с другим покрытием. Одного заявления продавца о повышенной стойкости недостаточно: новая деталь должна рассматриваться вместе с баком и предусмотренной системой защиты.

Условия воды также имеют значение, но их нельзя оценивать по одному бытовому признаку. Если сравнение материалов опирается на состав воды, нужны фактические данные, а не предположение о ее жесткости или коррозионной активности. Без таких данных корректнее придерживаться спецификации оригинальной детали и официально разрешенных аналогов.

Анод является частью общей системы защиты бойлера, поэтому материал ТЭНа не выбирают изолированно от него. Замена оболочки, применение другого покрытия или изменение анодного узла должны быть прямо совместимы с конкретной моделью. Обещать абсолютную долговечность определенного металла нельзя: состояние узла зависит от нескольких связанных параметров.

Прокладка и прижимная поверхность: отдельная совместимость герметизирующего узла

Даже полностью подходящий нагреватель может требовать строго определенную прокладку. Уплотнение подбирают не только по внешнему диаметру. Проверяются форма, размеры, профиль и материал, указанные для данного фланцевого соединения.

Прокладка работает вместе с прижимной поверхностью фланца и ответной частью бака. Если контуры совпадают приблизительно, но буртик или канавка расположены иначе, равномерная посадка не подтверждена. По этой причине уплотнение от внешне похожего узла нельзя автоматически считать подходящим.

Перед сборкой оценивают состояние посадочной поверхности. Деформация, повреждение или загрязнение зоны контакта способны помешать штатной работе даже новой прокладки. Однако способ подготовки поверхности и требования к сборке должны соответствовать документации производителя.

Герметик не должен использоваться как средство компенсации неправильной формы фланца, несовпадающей прокладки или поврежденной посадки, если изготовитель прямо не предусматривает такое применение. Добавочный материал не исправляет геометрическую несовместимость и может изменить работу уплотнения.

Надежная идентификация включает каталожный номер прокладки, ее спецификацию и требования к фланцевому соединению. После сборки герметичность проверяется по процедуре производителя до допуска водонагревателя к эксплуатации.

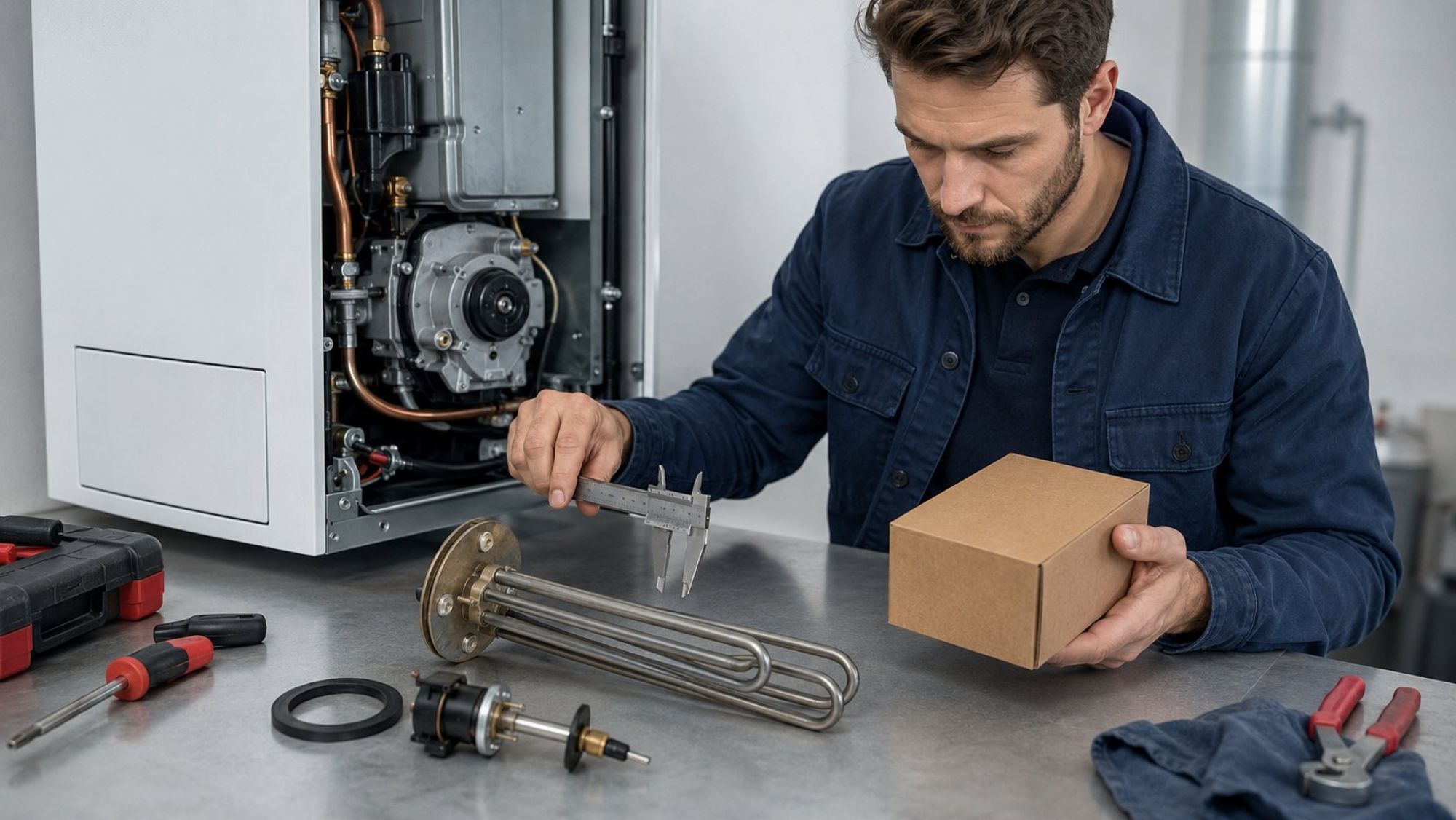

Модель, серийный номер и маркировка детали: финальная сверка перед заменой

Финальный этап объединяет все фильтры в проверяемую идентификацию. Название бренда и объем бака слишком широки для точного выбора. Даже внутри одной серии могут существовать ревизии с разными нагревательными узлами, термостатами или фланцами.

Для сверки фиксируют полную модель с шильдика, серийный номер, маркировку снятого ТЭНа и каталожный номер узла. Если производитель делит одну модель по диапазонам серийных номеров, запчасть выбирают для соответствующей ревизии. При наличии сервисного бюллетеня учитывают описанную в нем замену компонентов и связанные детали.

1. Подтвердить мокрую или сухую конструкцию нагревательного узла.
2. Сверить напряжение, мощность, число ступеней, выводы и штатную схему.
3. Проверить способ крепления, размеры фланца или резьбы и межосевые расстояния.
4. Сопоставить монтажную длину, изгиб и внутреннюю ориентацию.
5. Проверить канал термостата и посадку всех предусмотренных датчиков.
6. Подтвердить материал оболочки, покрытие и совместимость с анодной защитой.
7. Подобрать штатную прокладку для конкретной прижимной поверхности.
8. Сопоставить результат с официальным каталогом по модели и серийному номеру.

Маркировка демонтированного элемента особенно полезна, когда она читается полностью, но и ее следует сопоставить с каталогом: ранее в бойлер уже могла быть установлена нештатная деталь. Неофициальная таблица аналогов может использоваться только как подсказка для поиска, а не как подтверждение производителя.

Установку и контроль после сборки выполняет квалифицированный специалист. Проверки защитного проводника, сопротивления изоляции и герметичности проводят по документации изготовителя и применимой процедуре для конкретного прибора. Электрическое подключение не восстанавливают по внешнему виду контактов, а нагревательный элемент не включают вне заполненного и проверенного бойлера.
