Теплоизоляция наружного водопровода: как собрать защиту от холода, влаги и повреждений

Наружный водопровод нельзя надежно защитить одним слоем вспененного материала, обернутым вокруг трубы. Состав рабочей конструкции зависит от способа прокладки и выбранной системы. В нее могут входить теплоизоляция, влагозащитный или покровный слой, герметизированные соединения, механически прочный кожух и, если это требуется по расчету, обогрев. Эти элементы решают разные задачи и должны работать совместно.

Теплоизоляция труб не создает тепло и не делает воду незамерзающей. Она уменьшает скорость охлаждения воды и стенки трубы. Чтобы подобрать решение для конкретного объекта, сначала определяют способ прокладки и расчетные условия, затем оценивают возможную продолжительность простоя и состояние трубы, выбирают совместимые изоляцию и защитный слой, прорабатывают опоры, арматуру, отводы, вводы и стыки, после чего расчетом проверяют необходимость обогрева.

Специалисты «А-Айсберг» могут обследовать наружный водопровод и подобрать теплоизоляцию труб с учетом прокладки, климата, режима потребления, возможного простоя, состояния поверхности и необходимости активного обогрева. Такой подход помогает рассматривать прямые участки и сложные узлы как единую защитную систему.

Труба на воздухе, в коробе и в грунте: три разных тепловых режима

Открытая труба охлаждается не только из-за низкой температуры воздуха. Ветер постоянно заменяет прогретый у поверхности слой воздуха холодным и усиливает теплообмен. Поэтому два одинаковых участка при одной температуре могут остывать по-разному: защищенная от ветра труба находится в более благоприятном режиме, чем линия на продуваемой стене или эстакаде. На открытом месте также учитывают осадки, солнечное воздействие и возможные механические нагрузки на покрытие.

Короб уменьшает прямое воздействие ветра, но сам по себе не становится теплым помещением. Через щели, открытые торцы и проходы коммуникаций внутрь поступает наружный воздух. Если полость свободно продувается, ее тепловой режим приближается к открытому. Закрытый короб создает дополнительное сопротивление теплообмену, однако при длительном морозе температура внутри все равно снижается. Конструкция должна ограничивать продувание и не допускать накопления случайно попавшей воды.

В грунте труба обменивается теплом с окружающим массивом земли. Здесь имеют значение климатические условия, свойства и влажность грунта, глубина прокладки, подземные воды и состояние обратной засыпки. Одну фиксированную глубину нельзя переносить на любой объект: ее определяют для конкретной трассы по проекту и применимым требованиям. Мелко заложенная линия, выход из земли и зона возле фундамента могут иметь разные тепловые режимы в пределах одного трубопровода.

Материал для открытого воздуха не обязательно подходит для непосредственного контакта с грунтом. Подземная конструкция должна сохранять форму под нагрузкой и быть рассчитана на влажную среду. Надземной требуется покровный слой, устойчивый к осадкам, солнечному воздействию и повреждениям. Поэтому способ прокладки определяют до выбора изоляционных изделий.

Остановка воды: как долго изоляция лишь задерживает промерзание

Пока по трубе регулярно проходит вода с положительной температурой, каждый новый объем приносит тепло. При остановке расхода этот приток исчезает. Система расходует ограниченный запас энергии, заключенный в воде, стенке трубы и окружающих слоях. Изоляция снижает теплопотери, но не отменяет их: при достаточно долгом воздействии холода температура неподвижной воды приближается к температуре окружающей среды.

Продолжительность охлаждения нельзя определить по одному названию утеплителя. На нее влияют размеры и материал трубы, начальная температура воды, толщина и теплопроводность изоляции, ветер или состояние грунта, длина участка, состояние защитных слоев и наличие мостиков холода. Изменение диаметра одновременно влияет на объем воды, площадь поверхности и условия теплоотдачи, поэтому упрощенное правило не заменяет теплотехнический расчет.

Расчетная толщина изоляции обеспечивает ожидаемый результат, только если материал сохраняет структуру и не имеет смятых или открытых участков. Дополнительная толщина увеличивает сопротивление передаче тепла, но не компенсирует дефекты монтажа и неподходящую внешнюю защиту.

Режим эксплуатации задают с учетом реальных сценариев. Регулярный расход, короткие перерывы и многодневный простой требуют разных решений. Для сезонной линии заранее определяют, остается ли она заполненной в холодный период. Для постоянно используемой сети оценивают наиболее неблагоприятный ожидаемый перерыв, включая прекращение подачи воды. Если пассивная защита задерживает замерзание на недостаточное время, рассматривают изменение конструкции или обогрев.

Стальная поверхность под оболочкой: конденсат и риск скрытой коррозии

Изоляция закрывает трубу от осмотра, но не прекращает процессы на поверхности металла. Если сталь уже имеет очаги коррозии, загрязнения или поврежденное покрытие, оболочка может скрыть дальнейшее ухудшение. Перед закрытием оценивают состояние поверхности, устраняют выявленные дефекты и предусматривают антикоррозионную защиту, соответствующую условиям эксплуатации и проектной документации.

Вода может оказаться под оболочкой через неплотный шов, торец, повреждение кожуха или сложный узел возле арматуры. Возможна и конденсация: когда температура поверхности ниже точки росы окружающего воздуха, водяной пар превращается в капли. Риск снижается, если холодная поверхность отделена от влажного воздуха правильно собранным изоляционным контуром.

Особенно неблагоприятно длительное удержание воды рядом с металлом. Для материалов, способных впитывать влагу, предусматривают отдельную защиту: например, волокнистую теплоизоляцию нельзя оставлять открытой под осадками. При намокании меняются как условия на поверхности трубы, так и тепловая работа конструкции.

Антикоррозионное покрытие и изоляционную систему рассматривают совместно. Клей, герметик, крепеж и температурный режим не должны повреждать защитный слой трубы. Совместимость определяют по документации конкретных материалов и принятому проектному решению.

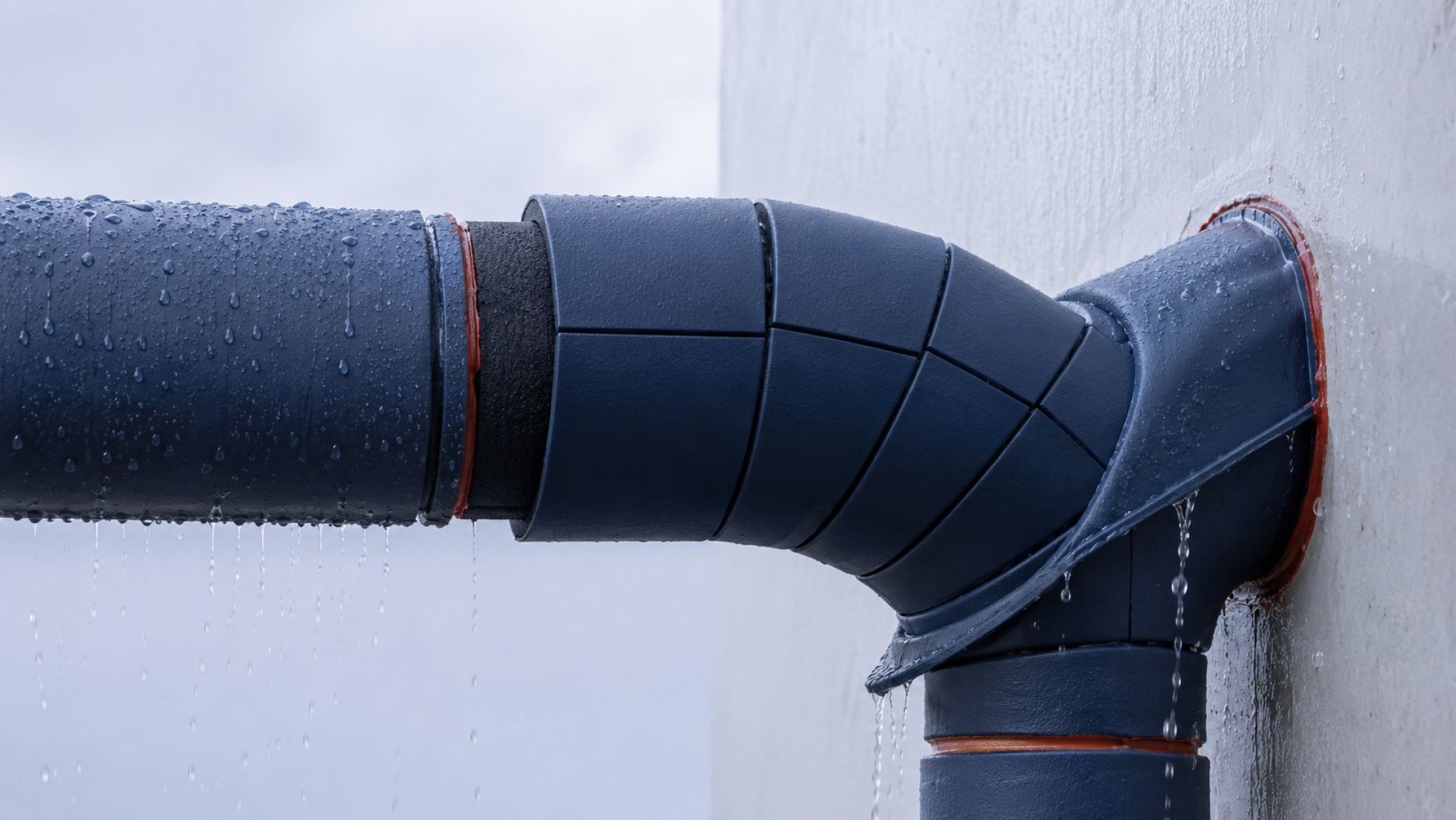

Продольные швы, отводы и ввод в здание: маршруты проникновения воды

Даже на прямом участке защитный контур пересекают продольные и поперечные соединения. На улице расположение продольного шва влияет на сток осадков: соединение не должно становиться желобом, направляющим воду внутрь. Ориентацию, нахлест, герметизацию и крепление выполняют по монтажному решению выбранной системы.

На отводе прямая оболочка не повторяет геометрию трубы. При сборке из сегментов между деталями не оставляют открытых клиновидных щелей. Неточную подгонку нельзя исправлять чрезмерным стягиванием мягкого материала: при сжатии слой становится тоньше, и на повороте появляется зона повышенной теплопередачи.

Ввод через стену, фундамент или гильзу соединяет участки с разными условиями. Снаружи действуют холод и осадки, внутри находится более теплый воздух, а вдоль зазора проходки может перемещаться вода. Узел должен учитывать герметизацию, теплоизоляцию, защиту трубы от контакта с кромками и допустимые перемещения. Материалы выбирают с учетом конструкции стены или фундамента, а не только диаметра трубы.

При проработке узлов учитывают общий путь стока. Нахлесты и сопряжения оболочек должны отводить воду наружу. Герметик дополняет правильно собранную геометрию, но не заменяет ее и не должен оставаться единственным препятствием для осадков.

Кожух над утеплителем: защита от осадков, солнца и ударов

Теплоизоляционный и покровный слои выполняют разные функции. Первый уменьшает передачу тепла. Второй сохраняет его рабочее состояние, защищая от воды, солнечного воздействия и механических повреждений. Необходимость, материал и исполнение наружного слоя определяются условиями прокладки и конструкцией всей системы.

На открытом воздухе покрытие принимает дождь, мокрый снег и талую воду. Его соединения должны выводить влагу наружу. Материал также выбирают с учетом солнечного воздействия: пригодность изделия для улицы определяют по его назначению и документации изготовителя, а не по внешнему сходству с другим утеплителем.

Кожух может защищать от случайных ударов садового инструмента, веток, снега или действий животных. При этом крепление не должно неконтролируемо пережимать мягкий слой. Конструкция должна сохранять форму и учитывать предусмотренные перемещения трубы и оболочки.

В грунте действуют другие нагрузки. Обратная засыпка давит на систему, отдельные камни создают сосредоточенные усилия, а перемещения грунта способны деформировать слабую оболочку. Надземный кожух нельзя автоматически считать пригодным для подземной трассы. Покровный слой подбирают вместе с теплоизоляцией, способом засыпки и общей схемой трубопровода.

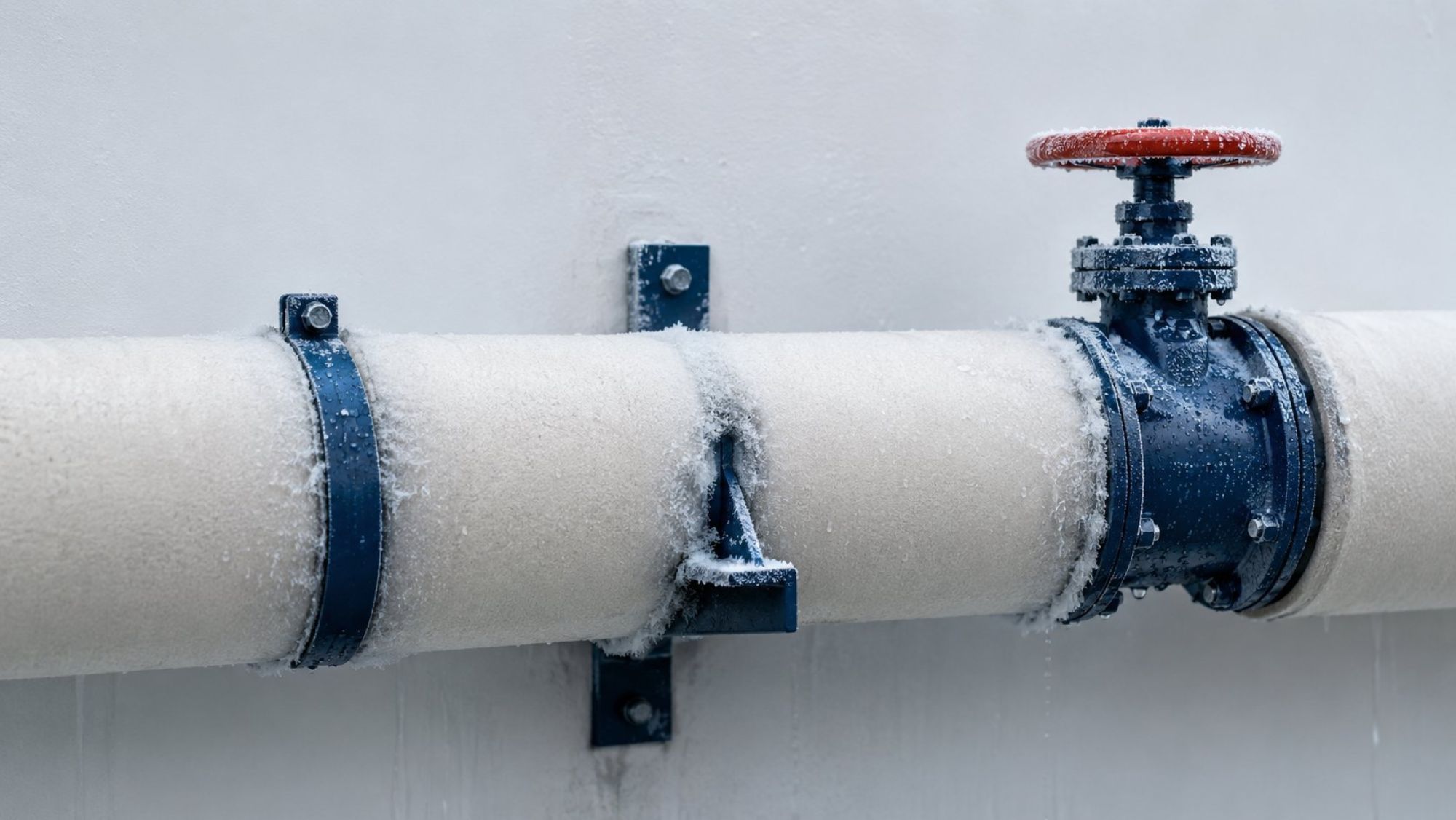

Опоры, хомуты и запорная арматура: где образуются мостики холода

Даже хорошо утепленный прямой участок может интенсивно терять тепло в отдельной точке. Металлический кронштейн, хомут или соединительная деталь проводит энергию через границу изоляции быстрее окружающего материала. Такой путь называют мостиком холода. Его действие локально, но именно возле него температура может снизиться раньше, чем на остальной линии.

Обычный хомут, затянутый поверх мягкой оболочки, сминает ее. Толщина слоя уменьшается, а крепеж, прорезающий кожух, дополнительно создает путь для воды. Опорный узел должен передавать нагрузку без неконтролируемого смятия утеплителя. Допустимую нагрузку определяют по характеристикам выбранного материала и конструкции опоры.

Если кронштейн пересекает оболочку, место прохода защищают от открытых щелей и стекания воды внутрь. При осмотре проверяют также прилегающую зону: деформация кожуха, разошедшийся шов или локальный иней могут указывать на нарушение узла, хотя точную причину устанавливают после проверки конструкции.

Запорная арматура имеет сложную форму и массивные металлические элементы. Неизолированный вентиль, фланец или муфта увеличивает поверхность охлаждения, но арматура должна оставаться доступной для управления и обслуживания. Для нее предусматривают съемное или иное проектное покрытие, которое закрывает теплопроводные соединения и может быть восстановлено после работ. Бесконтрольная обмотка механизма мягким материалом способна помешать эксплуатации.

Греющий кабель и теплоизоляция: граница между пассивной и активной защитой

Если расчетный холод и продолжительность простоя приводят к недопустимому охлаждению воды, пассивной защиты недостаточно. Тогда в систему может входить электрический обогрев, компенсирующий часть теплопотерь. Кабель не отменяет изоляцию: без нее возрастает потребность в тепле, а температурный режим сильнее зависит от внешних условий.

Обогрев выбирают по расчету теплопотерь. Учитывают размеры и материал трубы, способ прокладки, расчетные условия, свойства изоляции, арматуру, опоры и другие локальные узлы. Отдельно определяют задачу системы: предотвращение замерзания или поддержание заданного температурного режима. Решение подбирает квалифицированный специалист по документации конкретной системы.

Кабель, труба, крепеж, изоляция и покровный слой должны быть совместимы. Имеют значение допустимый способ размещения, температурные ограничения, правила пересечения и возможность применения на конкретной трубе. Универсальной монтажной схемы для любых материалов нет.

Активная защита включает не только нагревательный элемент, но и предусмотренные проектом регулирование, контроль температуры и защиту электрической цепи. Подключение, изменение схемы, ремонт и вскрытие соединений выполняют квалифицированные специалисты. Пользовательский контроль ограничивают штатной индикацией и внешним осмотром без доступа к токоведущим частям.

Сценарии отказа: намокание, разрыв кожуха и отключение обогрева

Деградация системы часто начинается локально. Иней на кожухе может указывать на смятую изоляцию, дефект у опоры, открытый стык или незащищенную металлическую деталь, но сам по себе не раскрывает причину. Его расположение сопоставляют с устройством узла, погодой и режимом движения воды.

Вода из-под кожуха, влажные стыки, вздутие, провисание или изменение формы оболочки указывают на повреждение защитного контура. Высушивания видимой поверхности недостаточно, если влага сохранилась внутри. Проверяют затронутый узел, состояние изоляции и доступную для обследования поверхность трубы, затем восстанавливают конструкцию совместимыми элементами.

Падение температуры воды при длительном простое может показывать предел пассивной защиты. Его отличают от резкого локального изменения, связанного с дефектом оболочки или мостиком холода. Для наблюдения используют предусмотренные проектом точки контроля и сравнивают результаты при сходных условиях. Ощупывание кожуха не дает надежной оценки температуры воды внутри.

При наличии обогрева контролируют штатную индикацию, сигналы автоматики и внешнее состояние оболочки. Если система сообщает об отключении или температура продолжает снижаться, электрические соединения не вскрывают и временные подключения не собирают. Проверку цепи и восстановление передают квалифицированному специалисту, знакомому с проектом и установленным оборудованием.

При первых признаках отказа определяют затронутый участок, прекращают дальнейшее поступление воды или механическое воздействие, оценивают скрытые слои и восстанавливают весь узел. Такой порядок позволяет устранить не только видимое повреждение, но и причину, из-за которой наружный водопровод потерял защиту.
