Теплоизоляция труб: как связать толщину с диаметром, температурой и местом прокладки

Толщину изоляции нельзя выбирать только по размеру трубы. Линии с одинаковым наружным диаметром могут переносить горячую или холодную среду, проходить в помещении, на улице или в канале, работать постоянно либо остывать во время остановок. Для каждого сочетания условий расчет решает свою задачу.

Сначала определяют цель изоляции, наружный диаметр трубы, расчетные температуры и место прокладки. Затем выбирают материал с подходящей теплопроводностью и допустимым температурным диапазоном. Только после этого обращаются к применимой расчетной или нормативной таблице.

Сохранение тепла, защита от конденсата и замерзания: три разные расчетные цели

Для горячего трубопровода основным ориентиром становятся тепловые потери. На результат влияют температура среды в трубе и окружающего воздуха, наружный диаметр, теплопроводность материала и условия теплоотдачи. Поэтому слой, подходящий для отапливаемого помещения, не обязательно обеспечит тот же результат на открытом воздухе.

Увеличение толщины снижает теплопередачу, однако максимальный доступный слой не всегда является обоснованным решением. Дополнительная изоляция увеличивает наружный габарит, расход материала и сложность устройства узлов. Требуемую величину связывают с заданным ограничением теплопотерь или другим расчетным критерием.

Для холодной линии задача меняется: наружная поверхность должна находиться в условиях, при которых на ней не образуется конденсат. В расчет входят температура трубы, температура и влажность воздуха, а также свойства материала. Здесь важна не только толщина, но и герметичность стыков: водяной пар, проникший к холодной поверхности через разрыв, может вызвать локальное увлажнение.

Защита от замерзания представляет собой отдельную задачу. Пассивная изоляция замедляет охлаждение воды, но не создает тепло. Для оценки учитывают начальную и наружную температуры, диаметр и заполнение трубы, движение среды, продолжительность остановки и наличие подогрева. Обещание защиты от замерзания без указания времени и режима работы не дает проверяемого результата.

Упрощенный подбор возможен как предварительное сравнение изделий, если условия полностью совпадают с условиями таблицы производителя. Он не заменяет расчет при переменном режиме, наружной прокладке, прохождении нескольких температурных зон, длительных остановках или заданном пределе теплопотерь.

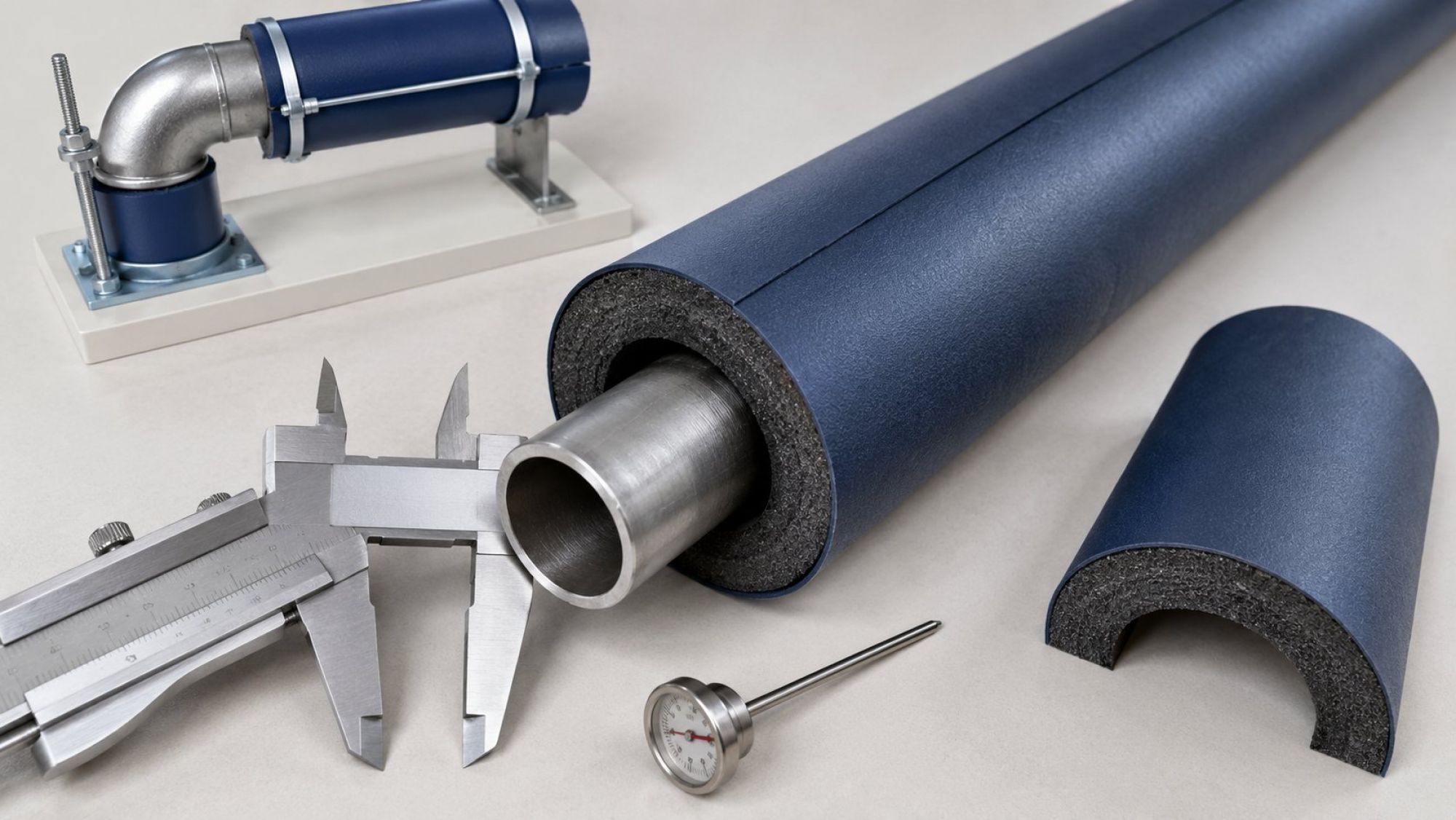

Наружный диаметр трубы и внутренний диаметр цилиндра: какие размеры нельзя путать

Трубка или цилиндр надевается снаружи, поэтому посадочный размер сопоставляют с наружным диаметром трубопровода. Условный проход характеризует пропускной размер, но сам по себе не равен наружному диаметру. При одинаковом условном обозначении фактический размер может зависеть от типа трубы и примененного стандарта.

Если маркировка читается, наружный диаметр сверяют с таблицей размеров для соответствующего изделия. Если происхождение участка неизвестно, трубу измеряют непосредственно, учитывая покрытия и наслоения, способные исказить результат. Определять размер по резьбе, арматуре или соседнему участку без проверки нельзя.

В характеристиках изоляционного цилиндра различают внутренний диаметр и толщину стенки. Первый отвечает за посадку на трубу, второй участвует в обеспечении теплотехнического результата. Наружный габарит готового участка складывается из диаметра трубы и двух толщин слоя. Это учитывают возле стен, в проходах, коробах, коллекторах и при параллельной прокладке.

Посадка должна сохранять предусмотренную производителем форму материала. Растяжение слишком узкой эластичной трубки уменьшает фактическую толщину и нагружает продольный шов. Слишком большой внутренний диаметр оставляет полости и затрудняет соединение кромок. Допустимые отклонения, прилегание и способ закрытия шва проверяют по документации конкретного изделия.

Температура теплоносителя и воздуха: две границы для выбора слоя

Для горячей линии фиксируют рабочую и максимальную расчетную температуру теплоносителя. Первая характеризует обычный режим, вторая позволяет проверить пригодность материала при наиболее тяжелых предусмотренных условиях.

Допустимая температура применения и необходимая толщина — разные характеристики. Толстая оболочка не делает материал термостойким, если его температурный предел ниже температуры на границе с трубой. Сначала проверяют основу, связующие, клей и покрытие, затем определяют толщину. При предусмотренных пиковых режимах учитывают и их.

Вторая температурная граница задается окружающей средой. Внутри здания имеют значение температура помещения, движение воздуха и близость нагретых или охлажденных поверхностей. Для наружной трассы используют расчетные условия места размещения объекта и учитывают воздействие ветра, осадков и солнца в пределах применяемой методики. Текущая температура воздуха не заменяет расчетное значение.

Для холодной линии температуру воздуха рассматривают вместе с относительной влажностью. Они определяют точку росы, с которой сопоставляют расчетную температуру поверхности изоляции. Одна и та же оболочка может оставаться сухой в одном помещении и оказаться недостаточной в более влажной зоне.

Место прокладки влияет и на конструкцию защиты. На улице свойства слоя должны сохраняться при воздействии воды и механических повреждений, поэтому важны наружное покрытие и герметичность соединений. В грунте и канале действуют иные условия теплообмена и увлажнения. Таблицу для помещения нельзя автоматически применять к наружной или подземной трассе.

Теплопроводность материала: почему одинаковые 20 мм работают неодинаково

Толщина рассматривается вместе с коэффициентом теплопроводности. При сопоставимых условиях материал с меньшей теплопроводностью создает большее сопротивление тепловому потоку при той же геометрии. Поэтому два слоя по 20 мм из разных материалов нельзя считать равноценными только по маркировке.

Сравнивать коэффициенты корректно при одинаковых или сопоставимых условиях определения. В техническом листе рядом со значением должна быть указана температура. Для трубопроводной изоляции существенна средняя температура слоя, находящаяся между температурой трубы и наружной поверхности. При изменении режима теплопроводность материала также может меняться.

Если каталоги приводят показатели при разных температурах, выбирать меньшее число без пересчета некорректно. Используют зависимость или значения из технической документации для требуемого диапазона. Рекламный показатель без условий измерения не описывает работу материала на конкретной линии.

Увлажнение способно ухудшить эффективность изоляции. Для мягких и волокнистых материалов важна защита от воды, а для холодных линий — непрерывность предусмотренного парозащитного контура. Сжатие уменьшает фактическую толщину, раскрытый шов создает путь для тепла и влаги, а поврежденное покрытие перестает защищать слой. Расчет относится к целой работающей конструкции, а не только к номинальным свойствам материала.

Таблица толщин: как найти строку диаметра и нужный температурный столбец

Таблица не является универсальным перечнем ответов. Перед чтением проверяют ее назначение: ограничение теплопотерь, предотвращение конденсации, оценка охлаждения или другая задача. Также сверяют место прокладки, характеристики материала, единицы измерения и принятые условия.

1. Выберите таблицу по задаче. Для горячей линии нужен раздел с соответствующим критерием теплопотерь или температуры поверхности. Для холодной — расчет предотвращения конденсации при заданных параметрах воздуха. Для оценки замерзания требуется зависимость времени охлаждения от условий эксплуатации.
2. Найдите строку наружного диаметра. Если указаны диапазоны, трубу относят к интервалу по правилам таблицы. Подменять наружный диаметр условным проходом нельзя.
3. Выберите температурный столбец. Используют расчетную температуру среды и предусмотренную температуру окружения. Если значение находится между столбцами, порядок выбора или интерполяции берут из сопровождающей методики.
4. Сверьте теплопроводность. Табличная толщина относится к материалу с указанной расчетной характеристикой. На другой материал результат без проверки или пересчета не переносят.
5. Проверьте конструкцию. Учитывают число слоев, покрытие, швы, уплотнение и температурный диапазон всей системы.

Если расчет ведут по СП 61.13330, перед началом проверяют применимость документа к объекту и редакцию, действующую для конкретного расчета. При чтении таблицы учитывают ее заголовок, примечания и область применения: именно они определяют условия использования приведенных значений.

Если рассчитанное значение не совпадает с выпускаемым типоразмером, округление выполняют строго по применяемой методике и технической документации выбранной системы. Автоматически уменьшать или увеличивать результат без учета этих правил нельзя.

Таблица производителя пригодна для теплотехнического подбора, когда в ней обозначены материал, теплопроводность, температуры, место прокладки и критерий расчета. Перечень сочетаний диаметра и толщины без условий эксплуатации подтверждает ассортимент и размерную совместимость, но не достаточность слоя для заданной трассы.

Отводы, тройники и опоры: где номинальная толщина перестает быть сплошной

Расчет прямого участка предполагает непрерывный слой заданной толщины. На поворотах, ответвлениях, арматуре и креплениях появляются дополнительные стыки, подрезанные сегменты и элементы, проходящие через изоляцию. В этих местах номинальная толщина может не сохраниться.

На отводах оболочку собирают из фасонных элементов или сегментов, соответствующих форме поворота. Стыки сводят без раскрытия и сильного смятия внутренней стороны. Если прямую трубку перегнуть сильнее, чем допускает ее конструкция, внешний радиус растянется, а на внутреннем возникнут складки.

Тройник образует несколько линий соединения. Здесь необходимо продолжить не только теплоизоляционный слой, но и предусмотренную защитную оболочку или пароизоляционный контур. На холодной линии негерметичный стык дает влажному воздуху короткий путь к охлажденной трубе.

Корпус арматуры отличается от трубы диаметром и формой. Решение должно охватывать корпус и соединения, одновременно сохраняя доступ к обслуживаемым деталям. То, что цилиндры подошли к краям арматуры, еще не означает непрерывности изоляции.

Опоры, подвесы и хомуты могут образовывать тепловые мосты, а сжатие материала под креплением уменьшает толщину. Узел выбирают как часть системы: он должен удерживать трубопровод, не разрушать изоляцию и сохранять предусмотренную тепловую и паровую защиту.

Проверка выбранного варианта по четырем исходным данным

Проверочный сценарий удобно оформить как последовательность заполняемых полей. Числовую толщину в нем не задают заранее: она появляется только после обращения к применимой таблице или выполнения расчета.

1. Цель: снижение теплопотерь, предотвращение конденсации или оценка времени до замерзания.
2. Труба: тип изделия и подтвержденный наружный диаметр.
3. Среда: рабочая и максимальная расчетная температура; для защиты от замерзания также режим движения и продолжительность остановки.
4. Окружение: место прокладки, расчетная температура воздуха и, для холодной линии, относительная влажность.
5. Материал: наименование системы, теплопроводность при применимых условиях, допустимый температурный диапазон и конструкция покрытия.

После заполнения полей выбирают таблицу для указанной цели и места прокладки. В ней находят строку подтвержденного наружного диаметра, затем температурный столбец. Условия в заголовке и примечаниях сопоставляют с заполненными полями, а принятую в таблице теплопроводность — с характеристикой выбранного материала. Если условия не совпадают, значение из ячейки не используют как готовый результат.

Полученную толщину приводят к номенклатуре только по правилам применяемой методики и документации системы. Затем проверяют внутренний диаметр изделия, наружный габарит, температурную пригодность и возможность сохранить слой на отводах, арматуре и опорах. Если меняется место прокладки, температура, влажность, режим работы или материал, проверку выполняют заново.
