Варочная панель и духовой шкаф в одной тумбе: как проверить совместимость до установки

Одинаковая ширина варочной панели, духового шкафа и мебельной секции еще не означает, что два прибора можно установить один над другим. Внутри тумбы имеют значение глубина корпусов, положение выступающих деталей и кабелей, размеры выреза, условия охлаждения и схема подключения. Для зависимой техники дополнительно требуется подтвержденная совместимость блоков управления.

Проверку лучше проводить до заказа столешницы и техники. Понадобятся полные обозначения обеих моделей, их руководства по монтажу, размерные чертежи, электрические характеристики и спецификация кухонной секции. Если какого-либо документа нет, отсутствие данных нельзя заменять предположением по внешнему виду или бренду. Установка духовых шкафов вместе с варочной панелью начинается именно с такой сверки.

Зависимый комплект: где расположено общее управление духовкой и конфорками

Первая контрольная точка — принцип управления. У зависимой пары органы управления конфорками обычно входят в общий блок, расположенный на духовом шкафу. Варочная панель в такой системе не является полностью самостоятельным прибором: команды от переключателей духовки должны передаваться на ее нагревательные зоны через предусмотренные производителем соединения.

Признак зависимого исполнения — не только отсутствие переключателей на поверхности панели. В руководстве или каталоге должно быть прямо указано, что прибор относится к зависимой системе, а рядом должны быть перечислены подходящие компоненты или дан способ их точного подбора. На корпусах также могут находиться специальные разъемы для связи двух частей комплекта. Само наличие похожих штекеров не подтверждает совместимость.

Единый блок управления связывает не просто два корпуса одинаковой ширины. Он должен соответствовать типу и количеству зон нагрева, функциям панели, электрической схеме и интерфейсу конкретной серии. Поэтому нельзя подбирать зависимую панель к духовке по дизайну переключателей, году покупки или принадлежности к одному бренду. Даже внешне одинаковые модели могут относиться к разным сериям и использовать разные схемы управления.

Для положительного решения в документации должны совпасть полные обозначения обоих приборов или присутствовать однозначное указание на разрешенное сочетание. Если духовка управляет только собственными режимами, а конфорки имеют отдельные органы управления на панели, перед покупателем, скорее всего, два независимых прибора. Их проверяют по другой логике: общей управляющей связи между ними нет, но остаются монтажные и электрические ограничения.

Независимая пара: какие подключения требуются каждому прибору

У независимой панели и независимого духового шкафа собственные органы управления. Каждый прибор можно рассматривать как отдельную нагрузку со своим паспортом, кабелем или клеммной схемой и условиями подключения. Автономность управления позволяет выбирать место установки гибче, но не превращает два подключения в одно.

В характеристиках каждой модели нужно найти номинальную или указанную производителем максимальную потребляемую мощность, напряжение и предусмотренный способ присоединения. Данные выписывают отдельно: одна строка для панели, другая для духовки. Значение мощности всего комплекта нельзя брать из карточки только одного прибора. Также нельзя считать, что кабель или точка подключения, подходящие духовке, автоматически рассчитаны и на панель.

Следующая проверка — количество предусмотренных точек подключения. Оно определяется документацией моделей и проектом электроснабжения кухни. Наличие рядом одной розетки не доказывает возможность питания обоих приборов, а наличие двух розеток не подтверждает, что за ними стоят независимые линии с подходящими характеристиками. Внешне разные точки могут относиться к одной и той же группе.

Производитель может ограничивать способ подключения, положение соединительной зоны или допустимый тип питающего кабеля. Эти условия проверяют по схемам обеих моделей. Самостоятельно объединять кабели, менять схему клемм или выбирать способ распределения нагрузки по бытовому предположению не следует. Если существующее подключение не описано в документации техники или проекте кухни, его соответствие должен оценить специалист по электромонтажу.

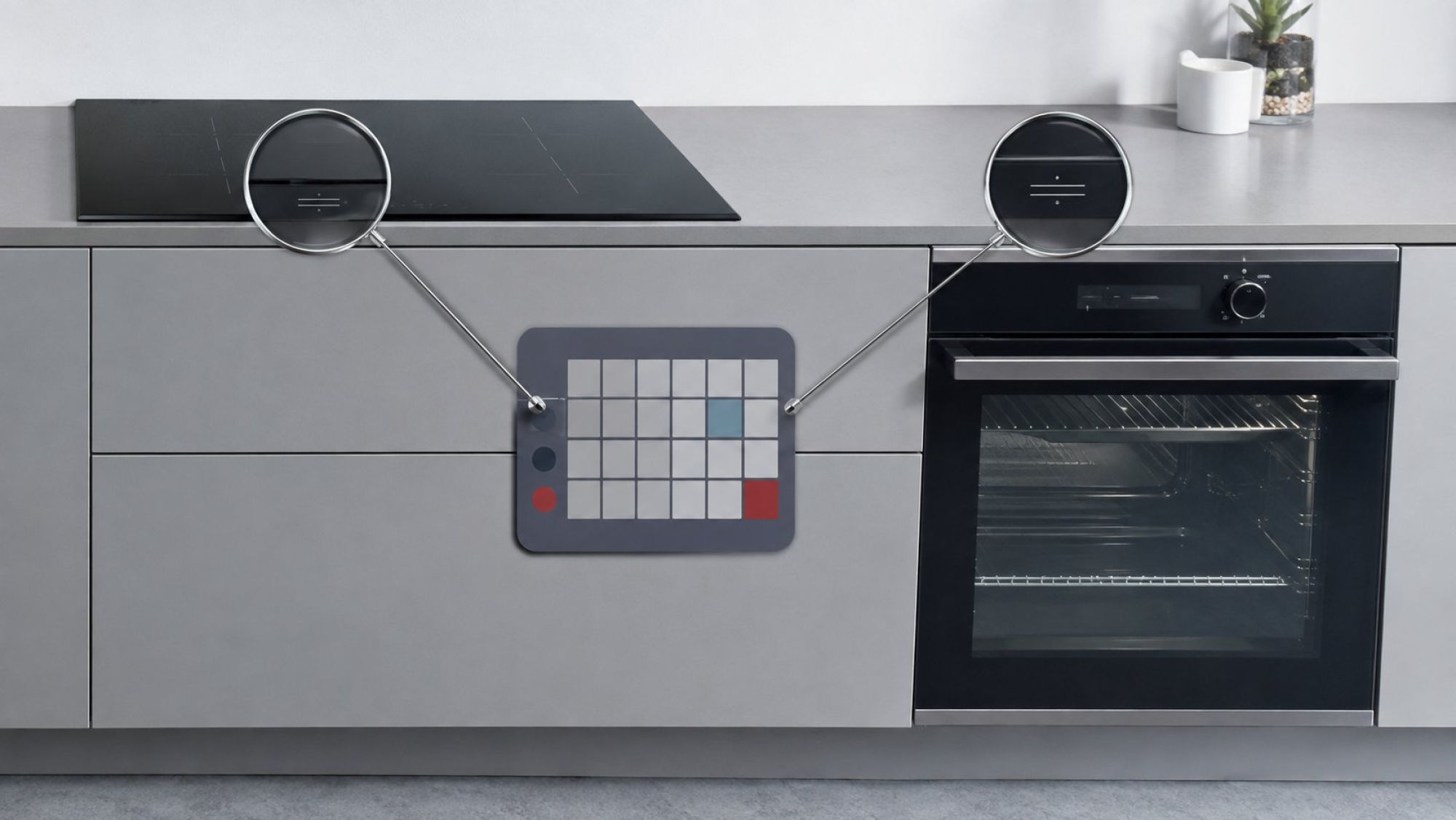

Модель, серия и таблица сочетаний: как читать маркировку совместимости

Для зависимой техники название бренда и короткое торговое наименование дают слишком мало информации. Нужен полный индекс модели именно в том виде, в котором он указан на заводской табличке, в паспорте или руководстве. Одна дополнительная буква или группа символов может обозначать другое исполнение, комплектацию либо серию.

Сначала отдельно фиксируют полный индекс варочной панели и полный индекс духового шкафа. Затем проверяют дополнительные обозначения ревизии, версии или серии, если они присутствуют в документах. Сравнивать нужно не начало названия, а всю доступную маркировку. Сокращенное обозначение из ценника или каталожного заголовка следует подтвердить по официальной документации на поставляемый прибор.

После этого находят таблицу разрешенных сочетаний производителя. Она может быть включена в руководство, каталог серии или отдельный документ по совместимости. Надежная запись должна позволять однозначно сопоставить индекс панели с индексом духовки. Формулировки вроде «подходит к технике этой марки» или «стандартный размер» не заменяют такую запись.

Если в таблице указана серия, нужно убедиться, что обе модели относятся именно к ней и что документ распространяется на их ревизии. Старый каталог не следует автоматически применять к более позднему прибору с похожим названием. Аналогично карточка снятой с продажи модели не подтверждает параметры актуальной версии.

• Совпали полные индексы. Сочетание дополнительно проверяют по монтажным руководствам: электрическая совместимость не отменяет требований к мебели и вентиляции.
• Совпало только семейство названий. Решение остается неподтвержденным до сверки точных обозначений.
• Одной модели нет в таблице. Это не доказательство запрета, но и не разрешение на установку. Требуется официальный документ или письменное разъяснение производителя.

Монтажные чертежи двух приборов: какие размеры нужно наложить друг на друга

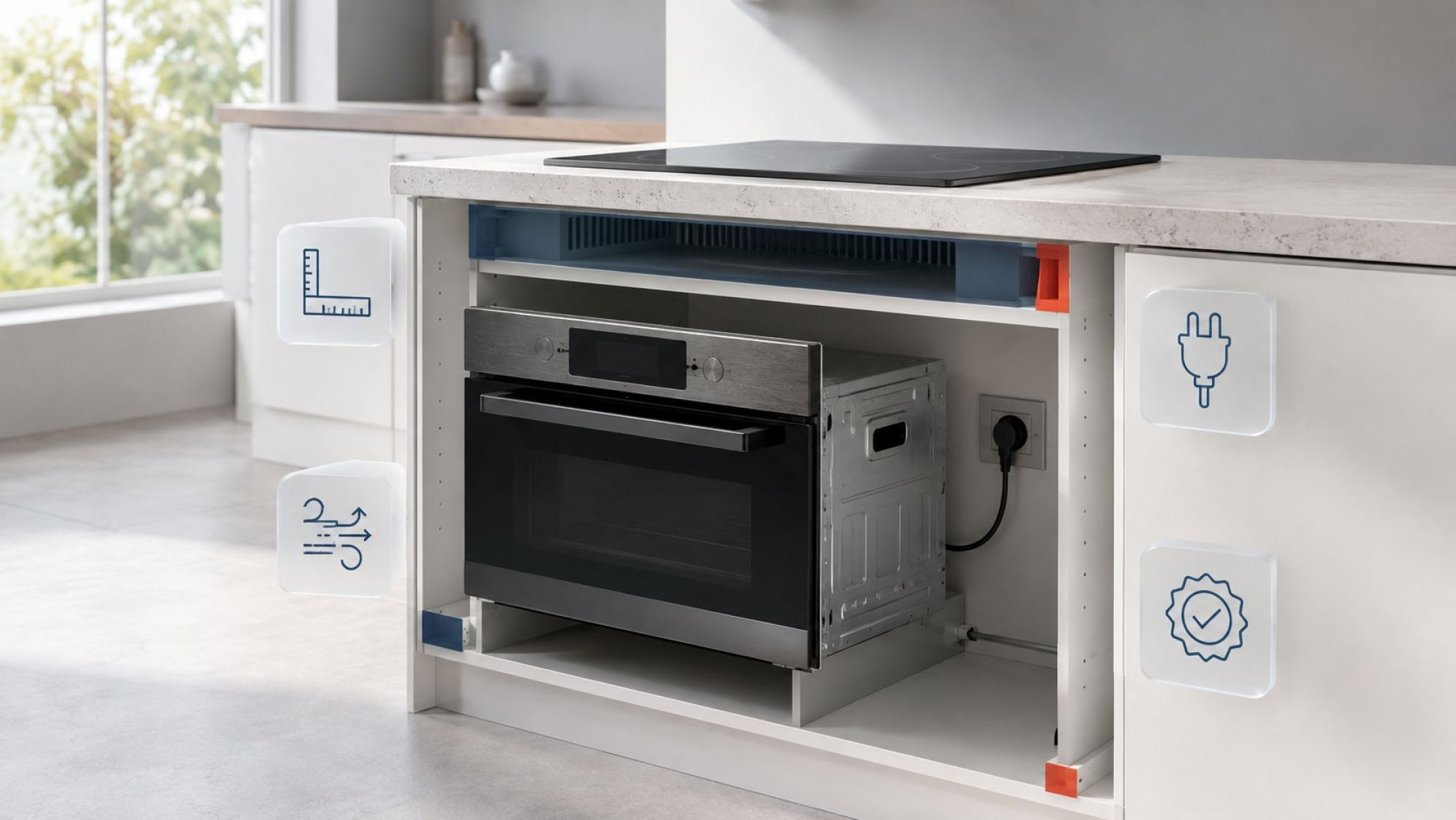

После проверки типа управления переходят к геометрии. Здесь недостаточно сравнить ширину фасада духовки с шириной панели. Варочная поверхность занимает место над столешницей и под ней, а духовой шкаф — внутри тумбы. Их скрытые объемы могут пересечься, хотя снаружи комплект выглядит подходящим.

На чертеже панели отмечают размеры выреза в столешнице, наружный контур, монтажную глубину нижней части и положение выступающих деталей. К ним относятся корпус электроники, клеммная зона, соединительный кабель и элементы крепления. На чертеже духовки нужны полные размеры корпуса, монтажная высота, глубина, положение задних выступов и пространство, которое требуется для кабеля или подключения.

Затем параметры накладывают на разрез одной мебельной секции. Верхней границей служит фактическая столешница с указанной производителем толщиной, нижней — внутренняя область тумбы, занимаемая духовкой. Между ними должны разместиться нижняя часть панели, крепеж, предусмотренный зазор и верхняя часть корпуса шкафа. Считать доступное пространство только по высоте фасадного проема нельзя.

Отдельно проверяют глубину. За духовкой могут находиться мебельные детали или зона прокладки коммуникаций, а под панелью — выступать блоки, которых не видно на общем изображении товара. Кабель не должен компенсировать недостаток места за счет случайного перегиба или зажатия между корпусом и мебелью. Допустимое положение подключения берут из монтажной схемы конкретного прибора.

Вырез в столешнице сопоставляют не только с габаритами панели, но и с конструкцией тумбы. Его контур не должен конфликтовать с боковинами, поперечинами и крепежом секции. Спецификация мебели должна допускать выбранную встраиваемую технику, а внутренний проем — соответствовать чертежу духовки. Итогом проверки становится общий разрез, на котором видно положение обоих корпусов, столешницы и мебельных элементов.

Зазор между панелью и корпусом духовки: откуда брать допустимое значение

Самая чувствительная зона совместной установки находится между нижней частью варочной панели и верхней поверхностью духового шкафа. Здесь могут располагаться электронные компоненты панели, ее крепления и кабель, а верх духовки нагревается во время работы. Одновременно обоим приборам могут требоваться предусмотренные пути движения воздуха.

Универсального значения для этого промежутка применять нельзя. Допустимый зазор ищут в руководстве по монтажу варочной панели и отдельно в инструкции к духовому шкафу. В документах могут быть показаны не только расстояния между корпусами, но и требования к перегородке, открытому пространству, вентиляционным проемам или положению мебельных деталей.

Если инструкции задают ограничения с разных сторон, комплект должен одновременно удовлетворять обоим. Например, условие панели относится к свободному месту под ее нижней частью, а условие духовки — к пространству над корпусом и отводу воздуха. Выполнение только одного из этих требований не подтверждает совместимость.

Также проверяют требования изготовителя мебели. Тумба должна сохранять предусмотренную конструкцию после выполнения вырезов и размещения техники. Нельзя считать случайную щель достаточной вентиляцией: ее расположение и назначение могут не соответствовать монтажной схеме. Не следует и уменьшать паспортный промежуток ради того, чтобы фасад духовки вошел в заранее подготовленный проем.

Если в двух руководствах указаны разные минимальные ограничения для одной и той же зоны, ориентируются на условие, которое оставляет больше требуемого пространства. Но сначала важно убедиться, что сравниваются одинаковые точки измерения. Расстояние от столешницы, промежуток до перегородки и зазор до корпуса духовки — разные параметры, и складывать либо взаимозаменять их без чертежа нельзя.

Одна мебельная секция и две электрические нагрузки: как сопоставить мощности

Общая тумба объединяет приборы геометрически, но не обязательно электрически. Для проверки составляют небольшую карту нагрузок. В нее переносят паспортную мощность панели, паспортную мощность духовки, напряжение и указанную схему подключения каждой модели. Если производитель приводит несколько режимов или вариантов присоединения, выбирают только тот, который действительно предусмотрен для конкретной кухни и подтвержден специалистом.

Термины «номинальная» и «максимальная» мощность нельзя смешивать. Нужно сохранять название параметра из паспорта и понимать, для какого расчета он приведен. Простое сложение любых двух чисел из карточек товара может дать неверный результат. Для оценки существующей сети важны официальные характеристики приборов и проектные данные линии.

Далее выясняют, какие линии подведены к месту установки, какими аппаратами защиты они обслуживаются и на какую расчетную нагрузку рассчитаны. Эту информацию берут из проекта электроснабжения, маркировки и результатов профессиональной проверки, а не определяют по внешнему виду розетки. Сечение проводников, схема сети и параметры защиты относятся к электротехническому расчету.

Вопрос о раздельных линиях и аппаратах защиты решается по требованиям документации приборов, проекту кухни и действующим правилам для конкретной установки. Статья о совместимости не может заменить такой расчет. Практический результат проверки должен быть однозначным: для каждого прибора известна предусмотренная точка подключения, а существующая сеть подтвержденно соответствует совокупной нагрузке и схеме работы.

Если проект учитывает только один прибор, добавление второго нельзя считать незначительным изменением из-за общей тумбы. Аналогично свободная розетка рядом не означает наличия необходимого резерва. До монтажа нужно получить оценку всей цепи — от места подключения до линии и ее защиты. Вмешиваться в проводку, объединять линии или менять защитные устройства без проекта и квалификации не следует.

Модели разных брендов: по каким документам принимается решение

Для двух независимых приборов разные бренды сами по себе не означают ни совместимость, ни несовместимость. Решение принимают по полному набору ограничений: каждый прибор должен автономно управляться, помещаться в общей секции, сохранять требуемые зазоры и иметь подходящее подключение. Совпадение наружной ширины остается лишь одним из предварительных признаков.

У зависимых приборов ситуация строже. Если производители не опубликовали общую таблицу сочетаний или не подтвердили совместную работу конкретных индексов, соединять их по сходству разъемов и дизайна нельзя. Принадлежность к одному размерному классу не доказывает совместимость блока управления, электрической схемы и функций.

Когда общей таблицы нет, у технической поддержки обоих брендов запрашивают письменное разъяснение. В запросе указывают полные индексы моделей и ревизии, планируемое расположение одного прибора над другим, характеристики мебельной секции и спорный параметр. Ответ должен относиться к конкретным моделям, а не содержать общее разрешение на встраивание техники.

После получения ответов еще раз сопоставляют монтажные чертежи и гарантийные условия. Если один производитель допускает определенное расстояние, а второй требует большее для той же зоны, применяют более строгое ограничение. Так же поступают с требованиями к вентиляции, толщине столешницы, внутреннему пространству и положению подключения — при условии, что параметры описывают одну и ту же часть монтажа.

1. Подтвердить, что оба прибора независимые, либо найти прямое разрешение на зависимое сочетание.
2. Сверить полные индексы, серии и ревизии.
3. Наложить оба монтажных чертежа на спецификацию тумбы и столешницы.
4. Проверить зазор и условия охлаждения по инструкциям обеих моделей.
5. Сопоставить паспортные нагрузки с проектом электроснабжения кухни.
6. При противоречии или отсутствии параметра получить письменное разъяснение производителя до покупки и вырезания столешницы.

Совместимость подтверждена только тогда, когда все контрольные точки дают согласованный результат. Если хотя бы один параметр остается неизвестным, разумнее считать сочетание непроверенным: корпус, который физически вошел в тумбу, еще не образует корректно подобранную пару.
