Встроенная электрическая плита и духовка: одна линия питания или две

Варочная панель и духовой шкаф стоят рядом, поэтому идея подключить их к одной точке кажется логичной. Но близость приборов не означает, что у них должна быть общая линия питания. Решение зависит не только от суммы ватт, но и от схем подключения конкретных моделей, параметров ввода, характеристик проложенного кабеля, защитных аппаратов и расположения соединений внутри кухни.

Установка встроенных плит начинается с проверки электрической части, а не с выбора вилки или клеммной коробки. Для обоснованного решения нужны инструкции обоих приборов, сведения о сети квартиры или дома и данные существующей линии. Если хотя бы одной части этой информации нет, считать общую линию допустимой нельзя.

Мощность на шильдике плиты и духовки: какие значения участвуют в расчете

Первая пара исходных значений — номинальная подключаемая мощность варочной панели и номинальная подключаемая мощность духового шкафа. Их ищут на шильдиках и в официальных инструкциях именно тех моделей, которые будут установлены. Ориентироваться на мощность похожего прибора из каталога или на параметры предыдущей техники нельзя: внешне одинаковые панели могут различаться электрической схемой.

Для общей линии важны данные обоих приборов. Нельзя оценить ее только по более мощной плите, оставив духовку за пределами расчета. Одновременная работа конфорок и нагревателей духовки должна быть предусмотрена архитектурой питания, если документация и проект не задают другое ограничение.

Некоторые индукционные модели позволяют программно ограничить максимальную потребляемую мощность. Такая функция имеет значение только тогда, когда она прямо описана производителем: указан доступный диапазон, порядок сохранения настройки и условия эксплуатации. Само наличие меню управления еще не подтверждает, что ограничение можно использовать как проектный параметр. Оно должно быть зафиксировано для конкретной модели и учтено специалистом при расчете.

Бытовое наблюдение вроде «все конфорки никогда не включаются одновременно» расчет не заменяет. Сегодня пользователь готовит на одной зоне, а завтра одновременно работают несколько конфорок, гриль и нагрев духовки. Проектирование линии опирается не на привычный сценарий одной семьи, а на документированные характеристики приборов и допустимые условия их совместной работы.

Что передать для расчета: фотографии обоих шильдиков, полные обозначения моделей, инструкции по монтажу и подключению, а для панели с управлением мощностью — раздел документации, где описана эта функция.

Одна общая линия и две независимые линии: матрица допустимости

Главный фильтр — требования изготовителей. Если инструкция плиты или духовки предписывает отдельную линию, собственный защитный аппарат либо определенный способ отключения, объединять приборы только ради экономии кабеля нельзя. Требования проверяют по двум документам: разрешение в инструкции одного прибора ничего не говорит о втором.

Когда общая линия может рассматриваться

• ни одна из инструкций не требует независимого питания;
• расчетная нагрузка двух приборов укладывается в возможности линии и объекта;
• кабель, способ его прокладки, защита и точка соединения проверены как единая система;
• предусмотрен допустимый способ подключения и отключения каждого прибора;
• решение отражено в проекте или подтверждено квалифицированным специалистом.

Даже при выполнении этих условий слово «общая» не означает «обычная кухонная розетка». Форма вилки показывает только механическую совместимость. Она не подтверждает допустимую нагрузку розетки, кабеля в стене, контактов, автомата и всей групповой линии.

Что дают две линии

Независимые линии позволяют раздельно учитывать характеристики плиты и духовки, применять предусмотренные для них способы подключения и отключать один прибор, не обесточивая второй. При срабатывании общей защиты оба прибора прекращают работу одновременно. При раздельной архитектуре событие на одной линии не обязательно выводит из эксплуатации другую, если именно так выполнен и рассчитан проект.

Две линии, однако, не становятся автоматически правильными только из-за их количества. Каждая должна соответствовать своему кабелю, защите, нагрузке и способу подключения. Разделение уже существующей неподходящей линии на две конечные точки не создает два независимых источника питания.

Однофазная и трехфазная сеть: развилка по вводу квартиры или дома

Схема с несколькими фазами в инструкции плиты описывает один из поддерживаемых вариантов подключения прибора. Она не доказывает, что в квартиру или дом фактически заведены три фазы и что ими можно воспользоваться. Исходной точкой служат технические условия электроснабжения, проект электроустановки, актуальная однолинейная схема и проверенные данные вводного щита.

Для однофазного ввода проектировщик сопоставляет совместную нагрузку плиты и духовки с разрешенной мощностью объекта и другими потребителями. Значение имеет не только кухня: одновременно могут работать водонагреватель, стиральная машина, климатическая техника и другие устройства. Если доступной мощности недостаточно, перестановка автоматов или замена розетки проблему не решает.

При трехфазном вводе появляется возможность распределять нагрузки между фазами, но само распределение выполняется в проекте. Варочная панель может поддерживать несколько схем, духовка при этом может оставаться однофазным потребителем. Нужно учитывать весь объект и не создавать ситуацию, при которой одна фаза нагружена заметно сильнее других.

Поэтому развилка выглядит так: сначала подтверждают фактическое число фаз и доступную мощность, затем выбирают одну из схем, разрешенных производителем конкретной плиты, и только после этого определяют место духовки в общей архитектуре. Обратная логика — увидеть схему на крышке прибора и под нее переделывать неподтвержденный ввод — создает риск неверного решения.

Кабель, автомат и дифференциальная защита как единая система

Номинал защитного аппарата нельзя выбирать отдельно от проводки. Возможности линии зависят от материала и сечения жил, длины трассы, способа прокладки, количества совместно проложенных кабелей, состояния соединений и других проектных условий. Один и тот же прибор не дает универсального ответа о кабеле без сведений о конкретном объекте.

Автоматическая защита должна соответствовать допустимому току защищаемой линии. Установка аппарата с большим номиналом не увеличивает пропускную способность уже проложенного кабеля. Если существующая линия не подходит под расчетную нагрузку, корректным решением становится изменение проекта и проводки, а не ослабление защиты.

Дифференциальную защиту также рассматривают не как отдельную покупку «для плиты», а как часть схемы. Ее параметры и место определяют с учетом типа сети, действующих требований, характеристик приборов и уже установленной защиты. Аналогично проверяют наличие и непрерывность защитного проводника. Рабочий нейтральный и защитный проводники выполняют разные функции; предполагать наличие полноценной защиты только по числу контактов розетки нельзя.

Для оценки существующей линии специалисту нужны не только видимая розетка и надпись на автомате. Требуются сведения о кабеле по всей трассе, его подключении, способе прокладки и принадлежности линии. Если эти данные невозможно подтвердить документами или обследованием, неизвестный участок становится самостоятельным ограничением для проекта.

Практический смысл единой системы: нагрузка определяет требования к линии, кабель задает допустимые условия эксплуатации, автомат защищает линию, а дополнительная защита и защитный проводник решают свои задачи электробезопасности. Ни один из элементов не компенсирует несоответствие остальных.

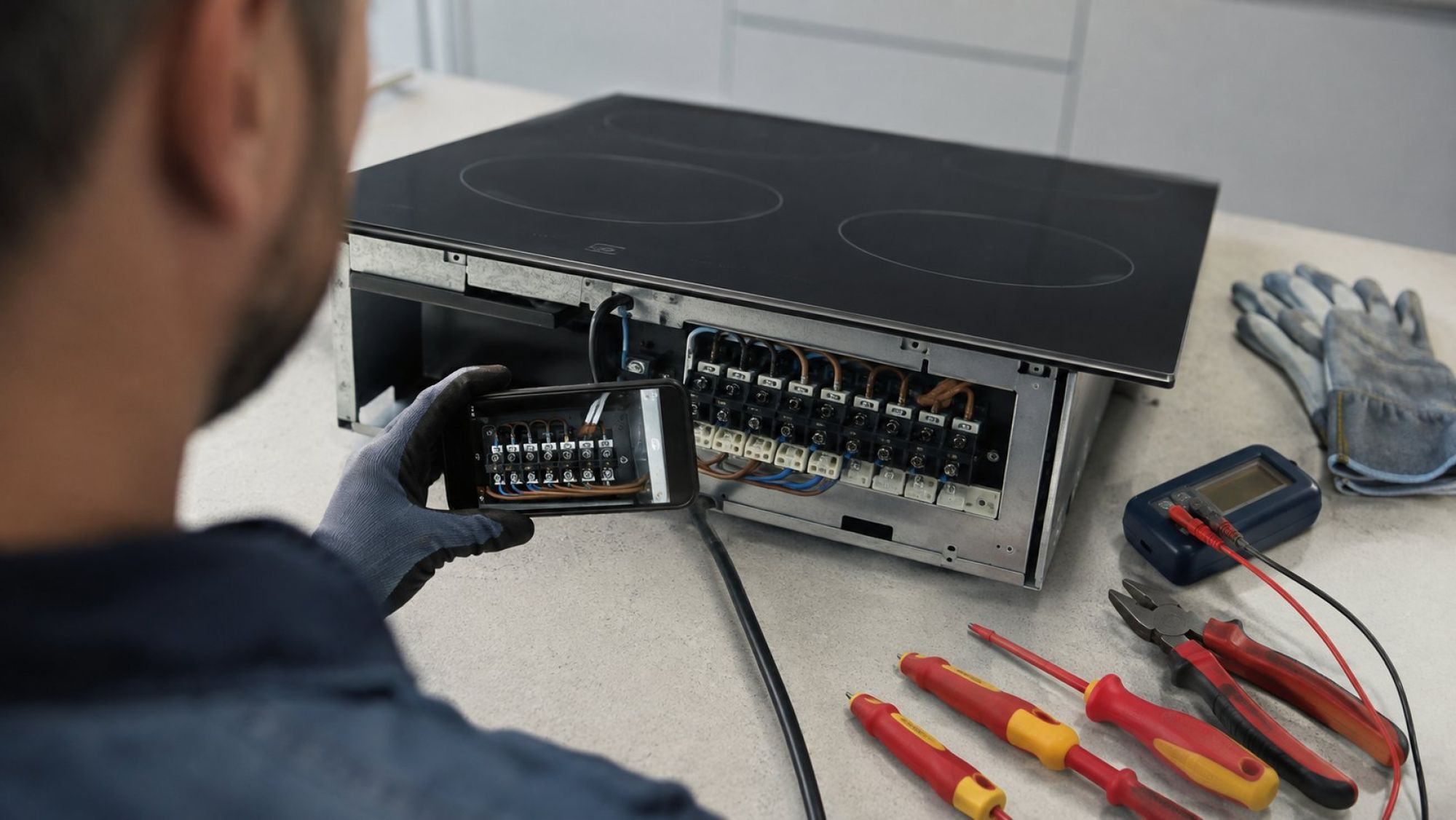

Клеммная схема плиты и заводские перемычки для конкретной модели

На крышке клеммника и в инструкции производитель показывает разрешенные схемы подключения именно этой модели. Обозначения описывают назначение клемм и конфигурации для предусмотренных параметров сети. Это техническая карта прибора, а не универсальная иллюстрация для всех варочных панелей одной марки.

Положение заводских перемычек связано с выбранной схемой питания. Внешне похожие клеммники могут иметь другое расположение контактов, иное количество выводов или отличающиеся требования производителя. Поэтому фотография подключения другой панели, даже очень похожей, не является основанием для работы.

Ошибочная конфигурация способна подать питание не на те цепи прибора и привести к повреждению. По этой причине статья не может заменять модельную схему и не должна превращаться в инструкцию по перестановке перемычек или подключению жил. Эти операции выполняют после идентификации сети, проверки документации и снятия электрических параметров на объекте.

До монтажа полезно проверить комплектность документации и сохранить фотографию исходного состояния клеммника. Если обозначения повреждены, инструкция не совпадает с моделью или схема допускает несколько толкований, подключение откладывают до получения официальной сервисной информации изготовителя.

Розетка, клеммная коробка и зона нагрева за мебелью

Точка подключения выбирается по монтажным схемам обоих приборов и конструкции кухни. Пространство непосредственно за корпусом духового шкафа не является автоматически подходящим: там могут действовать ограничения по температуре, глубине ниши, вентиляционным зазорам и доступному месту для кабеля. Выступающая вилка или коробка также может мешать установке корпуса в проектное положение.

Если изготовитель запрещает размещать соединение за горячей частью прибора или указывает разрешенную зону, это требование учитывают при подготовке мебели и электрики. Аналогично проверяют температурные условия эксплуатации розетки, клемм и кабеля. Нельзя считать соединение подходящим только потому, что оно физически помещается в нише.

Доступность имеет два аспекта. Первый — возможность отключить прибор предусмотренным способом. Второй — возможность осмотреть и обслужить соединение без разрушения мебели и отделки, если такой доступ требуется документацией и проектом. Иногда точку подключения располагают в соседнем модуле, но допустимость конкретного места определяется монтажными схемами и тем, не попадает ли оно в другую запрещенную зону.

Кабель не должен пережиматься корпусом духовки, задевать острые кромки или попадать на траекторию ящика. Запас длины размещают так, чтобы он не касался нагревающихся частей и не образовывал помех вентиляции. Механическую защиту и фиксацию предусматривают заранее: после установки встроенной техники скрытый кабель трудно контролировать визуально.

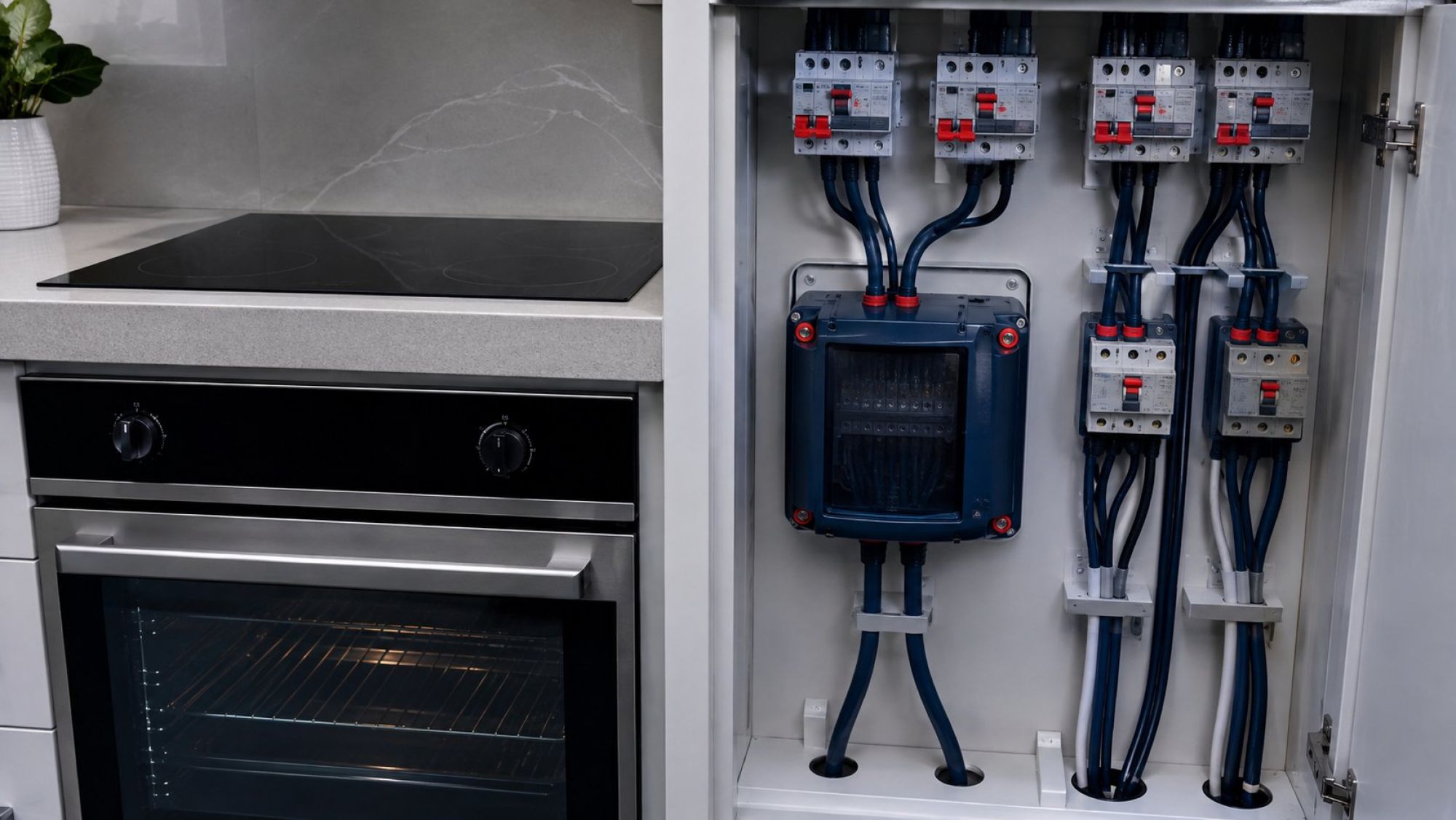

Матрица четырех конфигураций плиты и духовки для проекта электроснабжения

Конфигурация 1. Оба прибора требуют независимых линий

Такой сценарий выбирают, когда отдельное питание прямо следует из инструкций либо из расчета и проекта. Для каждой линии фиксируют назначение, параметры кабеля, защиту, способ подключения и точку отключения. Объединять их после щита через общую розетку или коробку нельзя: это лишает схему заявленной независимости.

Конфигурация 2. Плита подключается стационарно, духовка — через отдельную розеточную линию

Сценарий подходит, если именно такие способы разрешены документацией моделей и обеспечены проектом. Стационарное подключение плиты не делает любую клеммную коробку допустимой, а заводская вилка духовки не подтверждает пригодность ближайшей кухонной розетки. Для каждой точки проверяют линию целиком.

Конфигурация 3. Производители допускают общую линию при подтвержденных расчетных параметрах

Общую архитектуру можно рассматривать только при отсутствии требования о независимых линиях и после расчета совместной нагрузки. В проекте должны быть определены кабель, защита, способ разветвления, доступность соединений и порядок отключения приборов. Устного предположения, что техника редко работает одновременно, недостаточно.

Конфигурация 4. Существующая сеть не соответствует нагрузке и требует отдельного проекта модернизации

Эта строка матрицы применяется, если не хватает разрешенной мощности, неизвестны параметры скрытого кабеля, ввод не поддерживает выбранную схему, отсутствует подтвержденный защитный проводник или электрические точки оказались в неподходящих зонах мебели. В таком случае задача выходит за рамки подключения двух приборов: сначала проектируют модернизацию сети, затем согласуют с ней кухню и модели техники.

Итоговый пакет для проектировщика или квалифицированного электрика:

• точные модели и инструкции плиты и духовки;
• номинальная подключаемая мощность каждого прибора;
• документация на ограничение мощности, если оно предусмотрено;
• технические условия объекта и сведения о разрешенной мощности;
• актуальная однолинейная схема и фактическое число фаз;
• данные о материале, сечении, трассе и способе прокладки существующих кабелей;
• характеристики установленных защитных аппаратов;
• монтажные схемы мебели с зонами размещения розеток и коробок.

После сопоставления этих данных вопрос «одна линия или две» превращается из догадки в проверяемое проектное решение. Для направления «Установка встроенных плит» специалисты А-Айсберг могут учитывать электрическую схему конкретной техники и подготовленность места монтажа, не предлагая опасных самостоятельных работ внутри щита.
