Выпуск унитаза и вход в канализацию: как проверить геометрическую совместимость до покупки

Установка сантехники начинается не с выбора формы чаши, а с проверки точки подключения. Унитаз может помещаться в санузле по общим габаритам, но не вставать на выбранное место из-за направления выпуска, высоты канализационного входа или смещения его оси. Переходник иногда решает эту задачу, однако одновременно увеличивает расстояние от стены до чаши и сокращает свободное пространство перед ней.

Поэтому надпись о типе выпуска в карточке товара — только первая характеристика. Для проверки нужны обмер канализационного входа, план помещения, размерный чертеж унитаза и данные подходящего соединительного элемента. Совместимость подтверждается лишь тогда, когда эти четыре части образуют одну геометрическую схему.

Горизонтальный, косой и вертикальный выпуск: куда направлен выход чаши

Тип выпуска описывает направление патрубка, сформированного в корпусе унитаза. У горизонтального выпуска выход обращен назад, в сторону стены. Косой патрубок также направлен назад, но расположен под наклоном к полу. Вертикальный выпуск ориентирован вниз. Эти визуальные ориентиры помогают отобрать модели, но сами по себе не подтверждают возможность подключения.

Выпуск чаши и канализационный раструб — разные элементы. Первый является частью унитаза, второй представляет собой существующий вход в систему канализации. Например, горизонтальный выпуск чаши не означает, что любой раструб в стене подойдет к нему напрямую. Их центры могут оказаться на разной высоте, а сам вход — смещенным вбок относительно предполагаемой оси прибора.

Для вертикального выпуска важно не просто наличие отвода в полу. Нужно сопоставить положение этого отвода с точкой выпуска на нижней проекции выбранной модели. Для косого выпуска имеет значение не одно маркетинговое обозначение, а фактическая линия патрубка и пространство, необходимое для соединения. У двух моделей, отнесенных продавцом к одному типу, могут различаться расстояние от заднего края до выпуска, высота его центра и общая глубина корпуса.

Надежный ориентир — размерный чертеж конкретной модели. На нем нужно найти вид сбоку, а для вертикального выпуска также вид сверху или снизу. Если на схеме нет положения патрубка относительно пола, стены и оси чаши, проверить посадку до покупки невозможно. Фотография товара для этого недостаточна: перспектива скрывает точные расстояния, а декоративный кожух может закрывать выпуск.

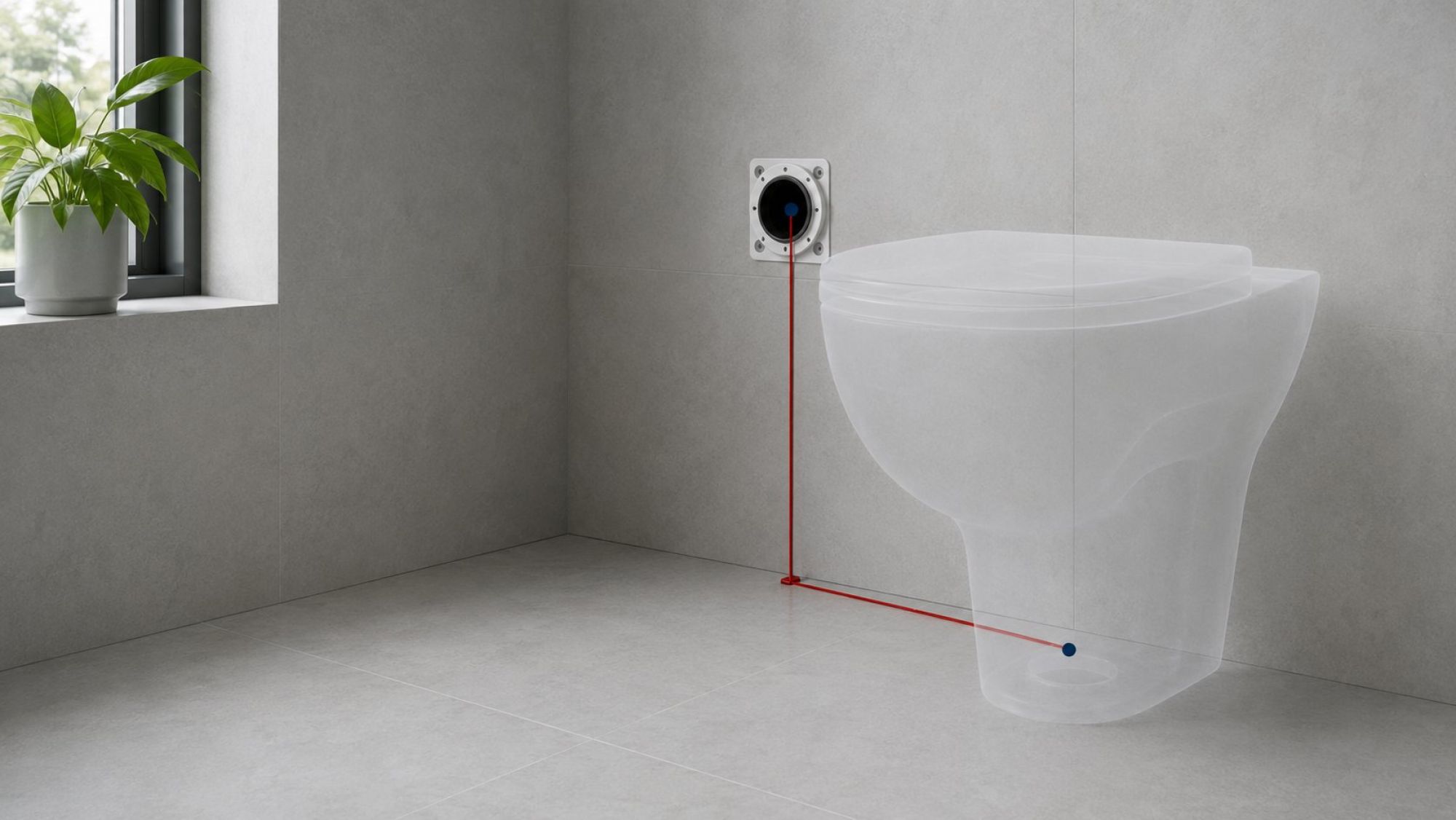

Высота и ось раструба: два замера, определяющие посадку унитаза

Для входа, расположенного у стены, первым фиксируют высоту центра раструба от чистового пола. Измерять следует именно до геометрического центра входа, а не до его нижней или верхней кромки. Полученное значение сопоставляют с высотой центра выпуска на чертеже унитаза. Если значения совпадают и патрубки направлены навстречу друг другу, появляется возможность соосного соединения. Окончательное решение зависит от формы и монтажной длины соединительной детали.

Второй замер показывает боковое смещение. Сначала на полу намечают предполагаемую продольную ось унитаза. Затем определяют, насколько центр канализационного входа отклонен от этой линии вправо или влево. Нулевое отклонение означает совпадение осей только во фронтальной проекции: высоту и расстояние до стены все равно проверяют отдельно.

Для входа в полу набор замеров меняется. Нужно зафиксировать расстояние от центра отвода до задней стены и его боковое положение относительно оси установки. Эти координаты сравнивают с нижней проекцией выпуска чаши. Оценивать их по внешнему контуру основания нельзя: выпуск может находиться не в той точке, которую подсказывает форма корпуса.

Все размеры должны относиться к одному состоянию помещения. Если пол еще не облицован, его будущая толщина изменит высоту настенного входа относительно чистовой поверхности. Облицовка стены сократит расстояние от стены до раструба и до корпуса унитаза. Поэтому к черновым замерам добавляют толщину запланированных слоев отделки либо повторяют обмер после их завершения.

Удобно записать результат как набор координат: направление входа, высота его центра, боковое смещение и расстояние до чистовой стены. Рядом выписывают соответствующие размеры из схемы унитаза. Такое сравнение сразу показывает, где находится расхождение и требуется ли для него отдельный адаптер.

Монтажная глубина чаши: сколько места останется перед унитазом

Габаритная глубина в карточке товара показывает размер прибора, но не всегда его фактическое положение после подключения. Чтобы определить переднюю границу чаши, сначала нужно понять, на каком расстоянии от стены окажется сам унитаз. Это положение задают выпуск, канализационный вход и соединительная деталь.

На чертеже модели ищут расстояние от задней плоскости корпуса или бачка до оси выпуска. Затем его сопоставляют с координатами раструба. Если соединение прямое, корпус можно расположить в предусмотренной производителем позиции. Если между выпуском и входом приходится размещать смещающий или удлиненный элемент, чашу может потребоваться выдвинуть вперед.

Отдельно учитывают бачок и форму задней части унитаза. Совпадение выпусков не должно приводить к упору керамики в стену. Проектный зазор проверяют по размерной схеме модели, а не принимают одинаковым для всех напольных унитазов. Если бачок выступает дальше основания, именно он может первым ограничить приближение прибора к стене.

После определения положения задней части к нему прибавляют полную глубину модели и отмечают переднюю границу на плане или на полу. Затем проверяют оставшийся полезный проход, открывание двери и доступ к другим предметам в санузле. Дверь оценивают по всей дуге движения полотна, а не только в открытом и закрытом положениях.

Переходник входит в расчет как геометрическая деталь. Важно знать не только его назначение, но и монтажную длину, положение входной и выходной осей, а также пространство для размещения корпуса. Если паспорт детали не позволяет установить эти параметры, нельзя заранее считать, что соединение сохранит исходную глубину установки.

Прямой патрубок, эксцентрик и манжета: пределы компенсации смещения

Прямой жесткий патрубок предназначен для ситуации, когда выпуск чаши и канализационный вход расположены соосно и направлены друг к другу. Он не исправляет боковое или вертикальное несовпадение: его задача — соединить уже согласованную геометрию. При проверке учитывают диаметр сопрягаемых частей, глубину их посадки и общую монтажную длину элемента.

Эксцентрик соединяет вход и выход, оси которых немного разнесены. Возможность компенсации определяется конструкцией конкретного изделия. Нельзя переносить размер смещения одного эксцентрика на другой или считать, что деталь допускает произвольный поворот. До покупки унитаза нужно найти паспорт либо размерную схему выбранного адаптера и проверить, перекрывает ли его фактический эксцентриситет измеренное расхождение.

Гибкая манжета позволяет связать точки, для которых прямого жесткого соединения недостаточно. Но гибкость не превращает ее в универсальный способ согласования любого выпуска с любым раструбом. Детали требуется место для размещения без нежелательного сжатия и сложной траектории. Ее конечное положение также может отодвинуть чашу от стены.

Соединение оценивают не только по принципу физической стыковки. Лишние повороты меняют траекторию канала, а сужение любой детали уменьшает доступное проходное сечение. Поэтому последовательность из нескольких переходников нельзя считать равноценной одному совместимому элементу только потому, что ее удается собрать.

Выбор можно свести к трем сценариям. При совпадении направления, высоты и осей рассматривают прямой патрубок. При измеримом небольшом расхождении проверяют эксцентрик с документированными параметрами. При более сложной геометрии отдельно оценивают гибкую манжету, ее положение и влияние на вынос чаши. Если ни один элемент не имеет подтвержденной схемы для полученных координат, совместимость модели остается неподтвержденной.

Чугунный и пластиковый раструб: как материал меняет узел соединения

Материал существующего входа влияет на выбор уплотнения и переходной детали. У пластикового раструба обычно можно определить типоразмер по маркировке трубы или технической документации системы. Однако одного наружного замера недостаточно: для соединения важны посадочная геометрия раструба и совместимость уплотнения с конкретными сопрягаемыми элементами.

Перед подбором фиксируют материал, внутреннюю форму входа, доступную глубину посадки и фактическое направление раструба. Для пластиковой системы также проверяют наличие и положение штатного уплотнения. Переходник выбирают не по внешнему сходству, а по указанным производителем материалам и размерам обеих сторон соединения.

Старый чугунный раструб требует отдельной оценки геометрии и состояния. Его кромка может отличаться от ровного круглого контура, который предполагает схема современной пластиковой детали. Следы прежней заделки, неровность внутренней поверхности и ограниченная доступность входа влияют на то, можно ли разместить переходную манжету в расчетном положении.

Для чугунного узла нельзя заранее принять внутренний диаметр и глубину по одному названию материала. Нужен обмер конкретного раструба и техническое описание переходной манжеты, где указано, для каких соединений она предназначена. Если состояние входа не позволяет получить надежные размеры, выбирать унитаз с расчетом на такой переход преждевременно.

Материал выпуска самого унитаза не отменяет требований к соединительной арматуре. В итоговой схеме должны быть согласованы керамический патрубок чаши, промежуточное уплотнение или адаптер и существующий канализационный вход. Совместимость каждой границы проверяют отдельно. Решение о переделке чугунного отвода нельзя принимать только ради выбранной модели без оценки состояния всего узла.

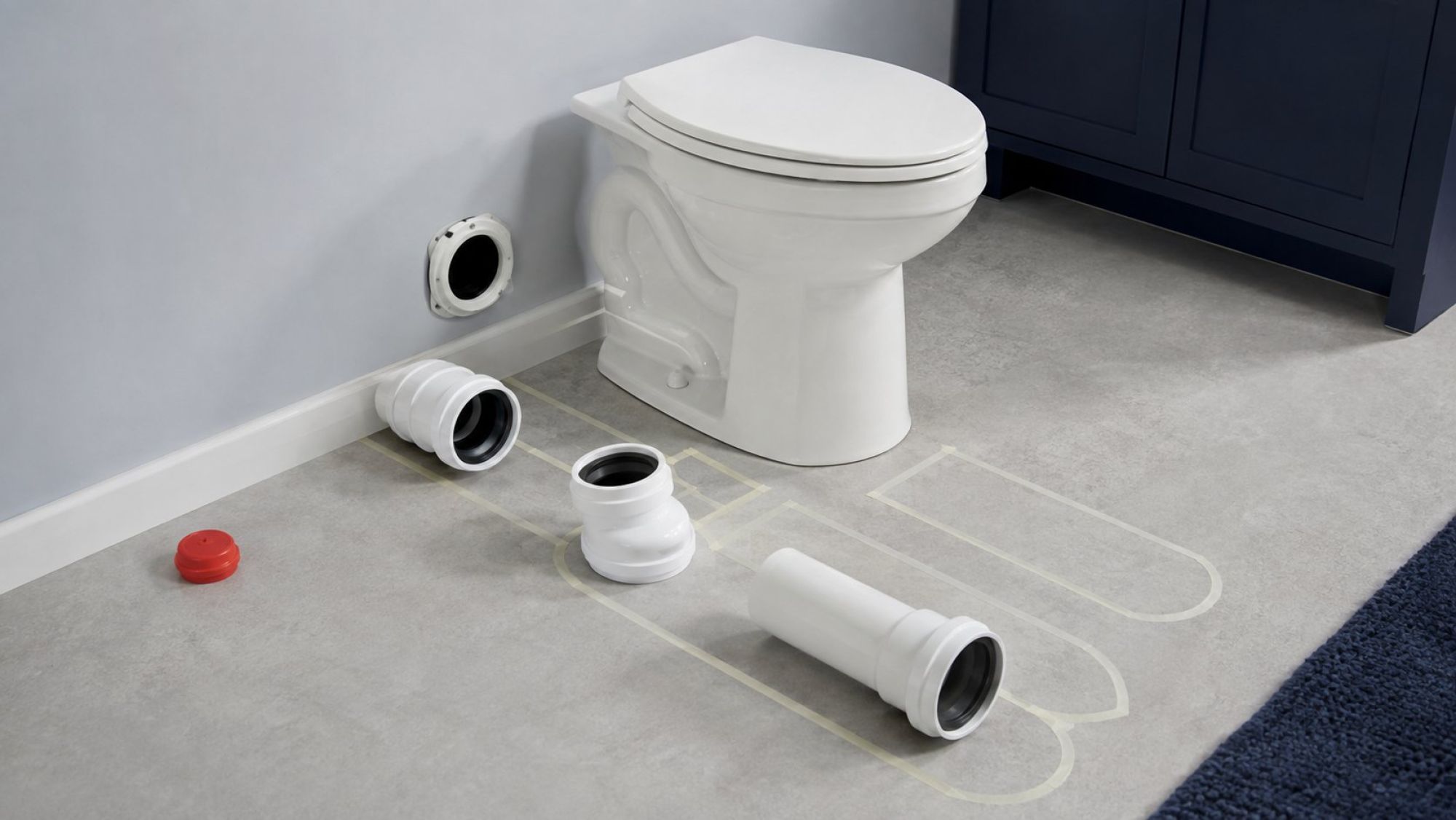

Развилка покупки: модель подходит напрямую, требует адаптера или меняет планировку

Перед заказом выбранную модель следует провести по последовательному дереву решения. Исходными данными служат обмер помещения после чистовой отделки, координаты канализационного входа, размерный чертеж унитаза и паспорт соединительного элемента.

1. Сопоставьте направление. Выпуск чаши и раструб должны допускать встречное соединение. Совпадение названий не требуется само по себе, но должна существовать конкретная схема сопряжения без неподтвержденного набора переходников.
2. Сравните высоту. Для настенного входа сопоставьте центры выпуска и раструба от чистового пола. Для отвода в полу сравните координаты центра относительно стен и оси установки.
3. Проверьте ось. Отметьте боковое расхождение между выпуском и входом. Если оно отсутствует, рассматривайте прямое соединение. Если есть, сравните его с документированной геометрией эксцентрика или другого адаптера.
4. Рассчитайте положение корпуса. Перенесите на план расстояние от стены до выпуска, монтажную длину соединения, задний габарит и полную глубину унитаза.
5. Проверьте помещение. По новой передней границе чаши оцените полезный проход, открывание двери и доступ к соседним предметам.

Первая ветвь — прямое совпадение. Направление, высота и оси согласованы, размеры прямого патрубка подходят обеим сторонам, а корпус сохраняет предусмотренное положение. Такая модель геометрически подходит для прямого подключения.

Вторая ветвь — компенсируемое смещение. Расхождение существует, но находится в пределах, прямо указанных для выбранного адаптера. После добавления его монтажной длины унитаз остается в допустимом для помещения положении, дверь открывается, а проход сохраняется. В заказ тогда включают не абстрактный эксцентрик или манжету, а конкретное изделие, по схеме которого выполнена проверка.

Третья ветвь — изменение планировки. Адаптер соединяет точки лишь при заметном выносе чаши вперед или в сторону. В этом случае модель нельзя считать подходящей по первоначальному плану, даже если патрубки технически удается состыковать. Покупатель должен принять новое положение прибора и повторно проверить весь санузел.

Последняя ветвь — несовместимость. Она возникает, если направление нельзя согласовать предусмотренным элементом, требуемое смещение выходит за документированные возможности адаптера, соединение требует нескольких лишних поворотов либо чаша после смещения мешает двери и проходу. Тогда разумный выбор — другая модель с более подходящей геометрией. Переделка канализационного отвода представляет собой отдельное решение и не должна подразумеваться как неизбежное дополнение к покупке понравившегося унитаза.
