Высота розеток в квартире: привязка к мебели и технике

Высота розеток в квартире: привязки к мебели, технике и влажным зонам

Распространенная практическая отметка для дежурной розетки — 300 мм от уровня пола. Однако для точек около мебели, встроенной техники, рабочей поверхности кухни и оборудования ванной одной такой отметки недостаточно. Положение розетки определяют с учетом уровня чистового пола, расстановки мебели, сценария использования и доступного пространства для рамки, вилки и кабеля.

Поэтому план электрики составляют вместе с планом мебели и оборудования. На нем нужны не только высоты, но и горизонтальные координаты. Одна и та же отметка может оказаться удобной рядом с диваном и бесполезной за тумбой. Для стационарной техники к мебельным привязкам добавляются размеры монтажной ниши и условия подключения выбранного прибора.

Чистовой пол, центр механизма и край рамки: от какой точки считать высоту

Исходной линией служит уровень готового напольного покрытия, а не бетонная плита и не поверхность черновой стяжки. Если разметить стену до устройства пола и не учесть последующие слои, фактическая высота точек изменится. На плане стоит прямо указать, что вертикальные размеры отсчитываются от отметки чистового пола каждого помещения.

Высоту удобнее задавать до центра монтажной коробки или механизма. Такая координата однозначна для одиночной розетки и блока из нескольких механизмов. Формулировка «нижний край розетки» допускает разные толкования: это может быть край механизма, декоративной рамки или отверстия в стене. Электромонтажный план и разметка должны использовать одну точку отсчета.

Центр механизма не показывает, сколько места займет готовое изделие. Размеры рамки зависят от выбранной серии, а многопостовая рамка выходит за пределы крайних механизмов. Перед утверждением координаты проверяют размер изделия: рамка не должна заходить на наличник, мебельную панель, фартук, бортик или соседний отделочный материал. Учитывают и выступающую вилку с изгибом кабеля, поскольку ей требуется больше места, чем пустой розетке.

Допустимый монтажный допуск фиксируют в задании с учетом проекта и выбранных изделий. Особенно важна точность около мебельных торцов, узких простенков и стыков отделки. После появления фактического уровня пола и контрольных размеров мебели координаты сверяют повторно.

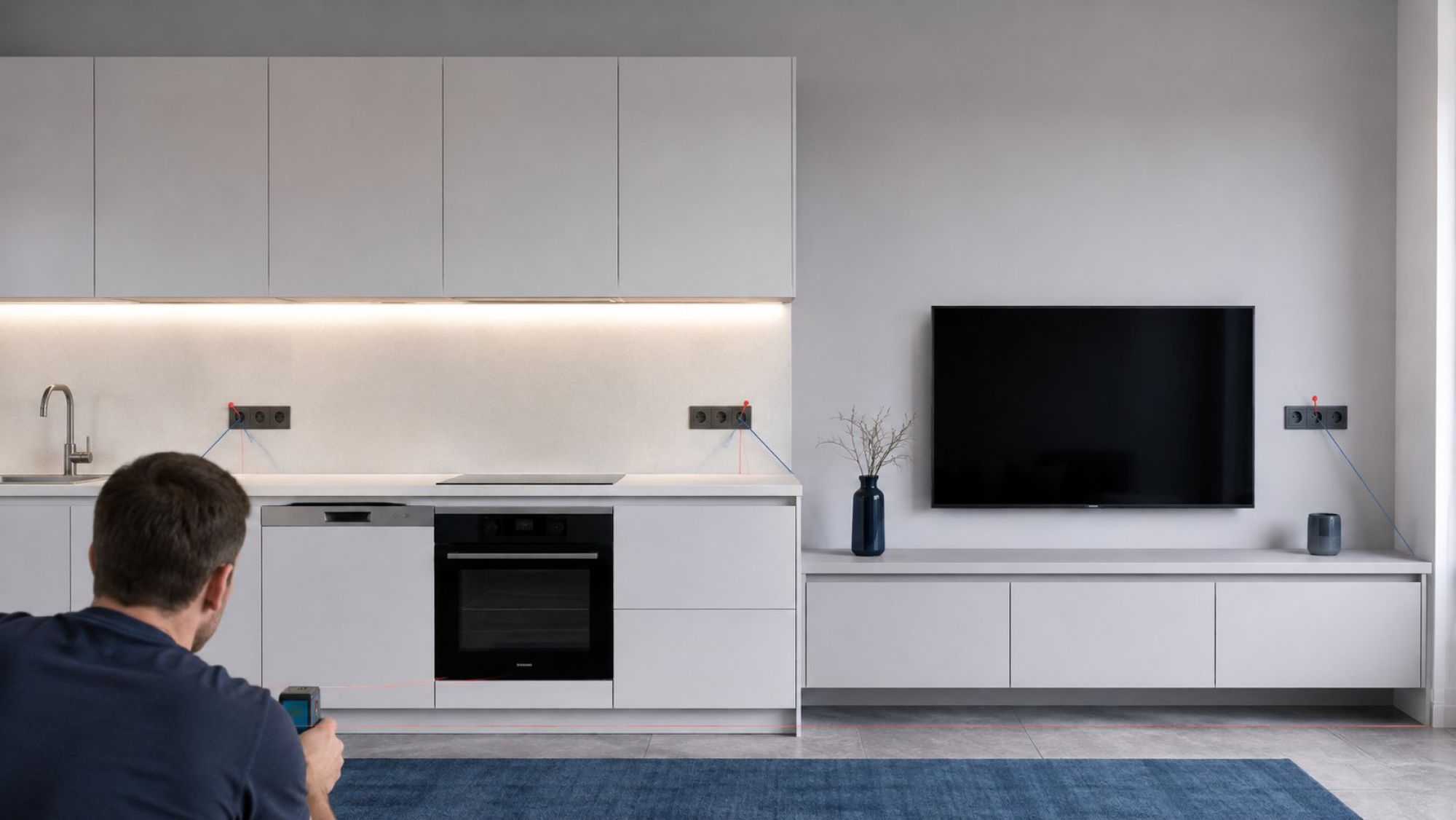

Кухонная столешница: зазор до рамки, фартук и кабели настольной техники

Рабочую кухонную группу привязывают к фактической верхней плоскости столешницы. Проектная высота гарнитура может измениться из-за цоколя, регулировки опор, толщины столешницы и особенностей пола. Поэтому сначала определяют итоговую отметку мебели, а затем положение центра механизмов и краев рамки.

Рамка должна полностью помещаться на выбранном участке фартука. Ее не размечают вплотную к столешнице, пристенному бортику или границе облицовки: выступающие детали могут помешать установке, а вилкой будет неудобно пользоваться. Проверяют свободное пространство вокруг всего изделия с учетом швов плитки, декоративных планок и открывания расположенных рядом фасадов.

Количество и координаты точек определяют по месту использования чайника, кофемашины, блендера и другой переносной техники. Кабель должен доходить до розетки без натяжения и не пересекать путь открывающейся дверцы. Если приборы предполагается перемещать, несколько групп на разных участках рабочей зоны могут быть удобнее, чем все подключения в одном углу.

До разметки электроплан совмещают с разверткой кухни: отмечают мойку, варочную зону, высокие шкафы, свободные участки фартука и места постоянной техники. Распространенная низкая отметка 300 мм здесь не заменяет привязку к фактическим размерам гарнитура.

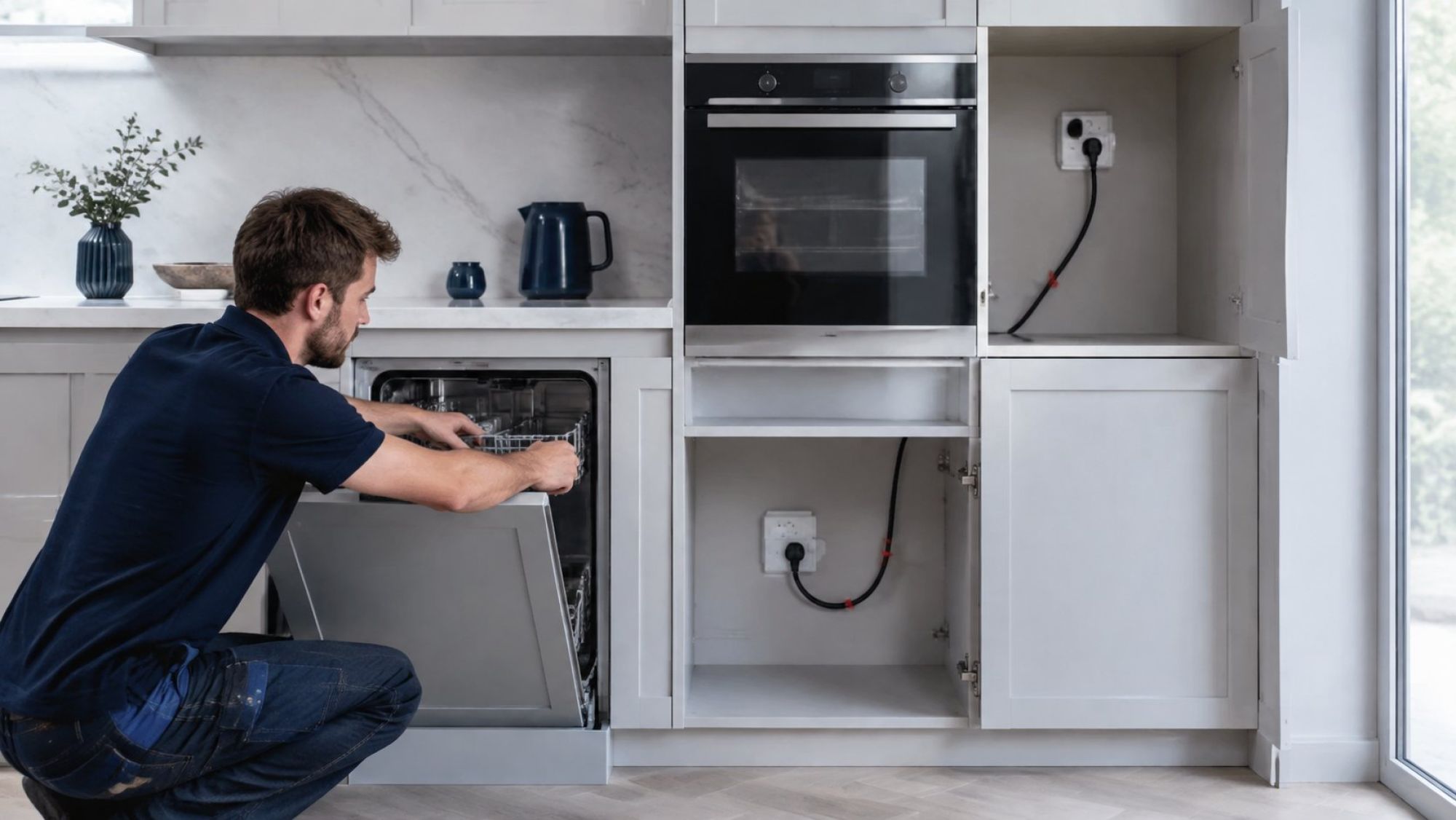

Встроенная техника: доступ к вилке без размещения розетки за корпусом прибора

Корпус встроенного прибора обычно занимает большую часть предназначенной ему ниши. Розетка непосредственно за техникой может сократить монтажное пространство, упереться в заднюю панель или оказаться недоступной после установки. Координату выбирают с учетом схемы ниши, расположения кабеля и свободных областей внутри мебельной конструкции.

Для духового шкафа и посудомоечной машины требуются разные привязки. В колонне с духовым шкафом учитывают конструкцию секции, выход кабеля и соседние полки. При размещении посудомоечной машины дополнительно проверяют глубину корпуса, положение водяных коммуникаций и трассу шлангов. Переносить координаты от одного прибора к другому без сверки нельзя.

Точка питания может располагаться в соседнем шкафу, если там ей не мешают ящики, петли и хранящиеся предметы. Цокольную зону рассматривают только при наличии свободного доступа и отсутствии конфликта с опорами, коммуникациями и съемными элементами кухни. Само наличие пустого участка еще не делает его подходящим для подключения.

Для каждой встроенной позиции в ведомости указывают модель или тип прибора, способ подключения, координаты точки и основание привязки. Если конкретная модель еще не определена, предварительную координату нужно отличать от окончательно согласованной.

Кровать, диван и тумба: координаты для зарядки, светильников и уборки

В спальне высота связана не только с полом, но и с верхней плоскостью прикроватной тумбы и краем матраса. Розетка для зарядки или светильника должна оставаться доступной над мебелью и не попадать за ее заднюю стенку. Проверяют габарит рамки, размер вилки и направление кабеля: слишком низкая точка исчезнет за тумбой, а слишком близкая к ее краю окажется неудобной.

Горизонтальные координаты задают относительно оси кровати и ее фактической ширины. Симметричные точки на стене могут не оказаться по сторонам мебели, если после чернового плана выбрана кровать другого размера. Учитывают выступающие тумбы, изголовье, настенные светильники и доступ рукой с каждой стороны. Для общей рамки со светом и зарядкой заранее проверяют компоновку механизмов.

У дивана возможны разные сценарии: подключение торшера, зарядного устройства, ноутбука или оборудования на приставном столике. Розетку размещают так, чтобы вилка не оказалась за жесткой частью каркаса, а кабель не пересекал проход. Координату лучше привязывать к краю или оси утвержденного дивана, а для раскладной модели проверять оба положения.

Отдельную низкую точку для уборочной техники располагают на свободном участке стены. Ее не стоит прятать за кроватью, диваном или комодом, даже если на пустом плане место кажется подходящим. Здесь может применяться распространенная отметка 300 мм от пола, если мебель не перекрывает розетку и к ней остается удобный подход.

Телевизор на стене и рабочий стол: высота экрана, кронштейн и запас кабеля

Группу за телевизором определяют после выбора диагонали, высоты экрана, кронштейна и положения разъемов. Сначала на развертке стены показывают контур телевизора и монтажную пластину, затем находят свободную область для силовых и слаботочных точек. Рамка, вилка и штекеры не должны попадать под элементы крепления или мешать экрану занять расчетное положение.

Расположение разъемов на корпусе влияет на маршрут проводов. Недостаточно поставить группу по геометрическому центру экрана: она может совпасть с кронштейном или оказаться далеко от кабельного ввода. Предусматривают запас кабеля для подключения и обслуживания, избегая крупных петель, которые давят на корпус или выходят за края телевизора.

Приставки, роутер и другое сетевое оборудование часто находятся в нижней тумбе. Для них предусматривают отдельную группу, связанную с мебельными полками и кабельными отверстиями. Между верхней и нижней зонами заранее планируют маршрут проводов, чтобы после установки мебели не пришлось прокладывать их по поверхности стены.

У рабочего стола возможны две схемы. Группа над столешницей доступна для зарядок и временного оборудования, но требует привязки к высоте стола и положению монитора. Группа под столом подходит для постоянно подключенных устройств, если ее не закрывают тумба или задняя панель. Кабельный ввод, лоток и каналы должны совпадать с выбранной стороной подключения.

Ванная комната: нормативные зоны, IP и расположение стационарного оборудования

В ванной мебельную привязку применяют после определения положения ванны, душа, раковины и другого стационарного оборудования. Выбор точки только по удобной высоте или расстоянию до тумбы не учитывает особенностей влажной зоны. Расположение и способ подключения должны быть согласованы в проекте помещения.

При выборе изделия проверяют заявленный производителем индекс IP и характеристики конкретной серии. Одна маркировка не заменяет оценку всей схемы: значение имеют положение оборудования, способ питания и предусмотренные проектом меры защиты.

Параметры защитного отключения и уравнивания потенциалов определяют в составе электропроекта. Эти решения рассматривают вместе с размещением точек, а не используют как основание произвольно приблизить розетку к воде. Координаты фиксируют после утверждения сантехнического оборудования и его монтажного положения.

Для стиральной машины учитывают глубину корпуса, положение шлангов, направление кабеля и место подключения. Розетка не должна попадать в участок, занятый машиной или коммуникациями. Тот же порядок используют для водонагревателя и другого стационарного оборудования: сначала определяют допустимую область подключения, затем выбирают удобную координату внутри нее.

Детская зона: доступность, защитные шторки и изменение расстановки мебели

Детская меняется быстрее других комнат: кровать становится длиннее, игровой стол заменяется письменным, появляются новые светильники и учебная техника. Если все координаты рассчитаны только под первую расстановку, часть розеток вскоре окажется за мебелью. На плане полезно разделить постоянные позиции и предметы, которые могут быть переставлены.

Наличие и характеристики встроенных защитных шторок проверяют по паспорту выбранной серии. Эта характеристика изделия не заменяет продуманного расположения розеток и общей схемы электрики помещения.

Розетки около постоянного шкафа, стационарного рабочего места или закрепленного светильника можно привязать точно. Рядом с временной кроватью и мобильным столом проверяют несколько вероятных схем расстановки. Резервные точки выбирают так, чтобы они оставались доступными после предусмотренной перестановки.

Для каждой конфигурации оценивают, не перекроет ли мебель рамку, не зажмет ли выступающую вилку и не выведет ли кабель через проход. Рабочую группу согласуют с будущей высотой стола, а низкие точки размещают на участках, которые не займут кровать или стеллаж.

Ведомость координат: помещение, оси, высота и подключаемый прибор

Итогом планирования становится ведомость, по которой каждую точку можно однозначно найти на стене. Одной высоты недостаточно: для позиции задают помещение, стену, горизонтальную привязку и отметку центра от чистового пола. Начало горизонтального отсчета выбирают однозначно — например, от указанного угла или строительной оси — и одинаково обозначают на плане и развертке.

Для каждого стационарного прибора выделяют отдельную строку, даже если несколько точек находятся рядом. Это помогает не смешивать привязки духового шкафа, посудомоечной машины, телевизора и стиральной машины. Для переносной техники можно указывать сценарий: работа на кухонной столешнице, зарядка у тумбы или уборка комнаты.

К ведомости добавляют состав блока, число механизмов, выбранную серию и габарит рамки. Перед передачей схемы в работу проводят единый контроль:

• сверяют координаты с финальным обмером и уровнем чистового пола;
• накладывают точки на утвержденный мебельный план и развертки стен;
• для стационарной техники проверяют паспорт и монтажную схему выбранной модели;
• убеждаются, что рамке, вилке и изгибу кабеля хватает свободного места;
• проверяют доступность отключения прибора без демонтажа мебели или извлечения тяжелого корпуса;
• исключают пересечения с мебельными панелями, крепежом, отделкой и коммуникациями.

После такого контроля высота становится частью точной координатной привязки, а не отдельным условным числом. Если требуется профессионально подготовить рабочую схему и выполнить монтаж, можно воспользоваться услугой «Установка розетки».
