Высота установки гигиенического душа: как рассчитать положение лейки и длину шланга

Удобство гигиенического душа определяется не отдельной отметкой от пола, а взаимным положением пользователя, унитаза, держателя, выхода воды и шланга. Чужая монтажная схема может выглядеть убедительно, но в другом санузле та же высота заставит наклоняться, разворачивать корпус или тянуть лейку за шланг. При слишком низком размещении петля ложится на пол, при слишком высоком — шланг натягивается возле чаши или перегибается у рукоятки.

Установка гигиенического душа начинается с размерной карты помещения. На ней нужно связать четыре ограничения: досягаемость из положения сидя, форму и выступ унитаза, фактическую траекторию шланга, а также движение двери, мебели и других предметов. Окончательное положение проверяют по чистому полу и реальной посадке, а не выбирают по одному универсальному числу.

Три координаты: чистый пол, ось держателя и точка выхода шланга

Под словом «высота» могут подразумеваться разные размеры. Первый отсчет ведут от чистого пола — поверхности, которая останется после укладки покрытия. Второй размер заканчивается на оси держателя, то есть в геометрическом центре места, где фиксируется лейка. Третий относится к точке выхода шланга из стены, смесителя или монтажного блока. Эти точки могут совпадать только у некоторых комплектов; переносить такое решение на другую конструкцию без проверки нельзя.

На размерной схеме стоит провести отдельные линии:

1. от чистого пола до оси держателя;
2. от чистого пола до центра выхода или присоединения шланга;
3. по горизонтали от края чаши до держателя и выхода;
4. по предполагаемой дуге шланга от соединения до лейки;
5. от нижней точки свободно висящей петли до пола.

Так становится видно, что высокая точка выхода не обязательно означает высокое положение лейки. Держатель и подключение могут находиться на разных отметках, а шланг между ними образует петлю. И наоборот, совмещенный настенный узел задает сразу несколько координат: положение органов управления, начало шланга и иногда место хранения лейки. В таком случае размер выбирают по монтажному чертежу всего узла.

Если разметка выполняется до отделки, нулем нельзя считать плиту перекрытия или черновую стяжку. К ним добавятся слои пола, и после ремонта видимая высота уменьшится. На стене полезно сначала отметить проектную линию чистого пола, а все вертикальные размеры откладывать уже от нее. Толщину будущей отделки стены также учитывают при оценке выступа деталей и свободного пространства за унитазом.

Точкой измерения у разных комплектов может быть центр резьбового выпуска, ось монтажной части, центр декоративной накладки или ось отдельного держателя. Определять ее по фотографии изделия рискованно: накладка скрывает монтажный элемент и не показывает положение подключения. Нужная точка должна быть названа или обозначена в инструкции конкретного комплекта. Если на схеме приведены размеры скрытой части, их сопоставляют не с лицевой поверхностью плитки, а с указанной производителем монтажной плоскостью.

Популярную отметку из статьи или чужого проекта не следует принимать за обязательную норму без ссылки на применимый документ и конкретный тип помещения. Для жилого санузла и помещения, рассчитанного на доступность маломобильных пользователей, исходные требования могут различаться. Даже нормативно значимая зона не отменяет проверки комплектации, геометрии помещения и возможностей конкретного человека.

Досягаемость из положения сидя: рука, корпус и сторона захвата

Проверять держатель нужно из того положения, в котором лейку будут брать. Пользователь садится на установленный унитаз или на его полноразмерный макет, сохраняет обычное положение корпуса и тянется к предполагаемой точке. Удобная зона находится там, где кисть уверенно охватывает рукоятку без глубокого наклона, разворота спиной к стене и опоры на шланг.

Правая и левая стороны неравнозначны. Правше может быть проще взять лейку справа, но дверь, стена или шкаф иногда делают эту сторону тесной. Левша может уверенно пользоваться противоположным размещением. В семье выбор проверяют не по ведущей руке одного человека, а по действиям всех постоянных пользователей. Иногда чуть более близкая нейтральная точка удобнее, чем формально «правильная» сторона, до которой другому человеку приходится разворачивать корпус.

Одного касания держателя кончиками пальцев недостаточно. Лейку нужно уверенно взять, подвести к рабочей зоне без натяжения шланга, вернуть одной рукой и дотянуться до органа управления, если он расположен отдельно. Способ снятия проверяют по инструкции выбранного держателя, оставляя вокруг него свободное место, необходимое для предусмотренного движения лейки и кисти.

Разница в росте пользователей меняет положение плеча и длину комфортного движения. Еще сильнее результат зависит от подвижности корпуса и рук. Человеку, которому трудно наклоняться или поворачиваться, требуется более близкая и предсказуемая зона захвата. В таком случае ориентироваться только на средний рост нельзя. Если санузел должен отвечать требованиям доступности, применимые правила проверяют отдельно для назначения помещения и предполагаемого пользователя; бытовую примерку нельзя выдавать за подтверждение соответствия таким требованиям.

Предварительная отметка показывает лишь возможную зону размещения. Окончательную координату выбирают после полноразмерной проверки с учетом посадки всех постоянных пользователей, положения сиденья и доступности управления.

Длина шланга: провисание над полом без натяжения у чаши

Длину шланга нельзя подбирать по прямому отрезку от выхода до чаши. В работе он идет по кривой: опускается от подключения, огибает край унитаза, меняет направление в руке и подходит к лейке. Часть длины постоянно расходуется на свободный изгиб возле обоих соединений. Поэтому подходящий шланг оценивают вместе с высотой держателя и положением выпуска.

Короткий запас заметен не только по невозможности дотянуть лейку. Шланг может доставать до нужной точки, но распрямляться в струну, тянуть соединение вбок или заставлять пользователя удерживать руку в одном положении. При возвращении лейки натяжение передается на место присоединения и мешает спокойно попасть рукояткой в держатель.

Достаточный запас позволяет провести лейку по всей рабочей траектории, сохраняя мягкие изгибы у соединений. В положении хранения шланг свободно провисает, но его нижняя точка остается над чистым полом. При использовании петля не цепляется за выступ чаши и не требует натягивания через острый угол.

Избыточный запас не превращается автоматически в дополнительное удобство. Длинная петля может касаться пола, заходить под основание напольного унитаза, попадать между чашей и стеной или пересекать проход. Если лишнюю длину приходится наматывать на держатель или перегибать возле лейки, выбранная комбинация высоты и шланга не работает как свободная подвеска.

При примерке сравнивают два крайних состояния: хранение лейки в держателе и ее положение в наиболее удаленной рабочей точке. В первом случае контролируют нижнюю точку петли, во втором — запас для движения руки и плавные изгибы возле соединений. Если петля касается пола, подъем держателя необходимо сопоставить с досягаемостью. Если шланг натягивается у чаши, возможны разные причины: недостаточная длина, удаленный выход или неудобное положение держателя.

Шнур на полноразмерном макете помогает проверить маршрут, но не полностью воспроизводит жесткость реального изделия. Длину, допустимый изгиб, способ хранения и ограничения эксплуатации сверяют с документацией выбранного комплекта. Особенно важно исключить резкие переломы возле гаек и рукоятки: их нельзя считать нормальным способом убрать лишнюю длину.

Напольный и подвесной унитаз: разные ориентиры вокруг чаши

У напольного унитаза видимые ориентиры образуют чаша, основание и бачок. Основание занимает участок пола и ограничивает нижнюю траекторию шланга. Бачок и подводка могут перекрывать часть стены, а выступ чаши определяет, насколько далеко рука и лейка должны проходить вперед. Поэтому размер от условной оси унитаза сам по себе мало говорит об удобстве.

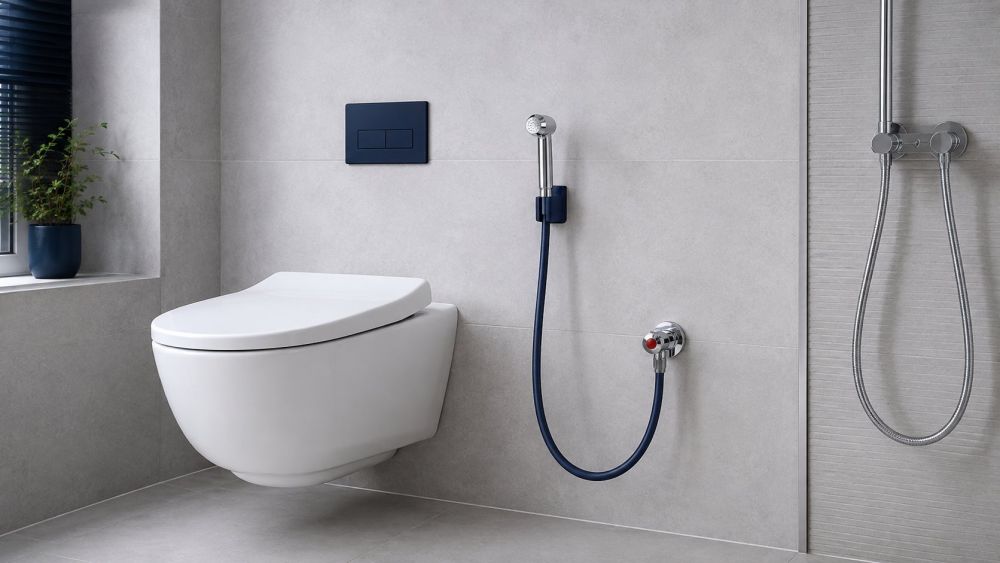

У подвесной модели пол под чашей остается свободным, но появляется другая система ограничений. За отделкой находится инсталляция, на стене расположена клавиша смыва, а доступ к обслуживаемым элементам связан с предусмотренной конструкцией ревизионной зоны. Держатель, выпуск и петля шланга не должны мешать пользованию клавишей или перекрывать доступ, который требуется для обслуживания установленной системы.

Ориентиром служит не название типа унитаза, а габаритный чертеж выбранной модели. На план переносят фактический выступ чаши, ее ширину, положение бачка либо облицовки инсталляции. На развертке стены отмечают клавишу смыва, монтажные узлы, выходы коммуникаций и будущие швы отделки. Только после этого видна свободная область для держателя.

Крепления сиденья тоже участвуют в сценарии. Они могут находиться близко к задней части чаши, а само сиденье при подъеме меняет доступное пространство. Следует проверить положение с опущенной и поднятой крышкой: лейка должна сниматься без столкновения, а шланг — не попадать между подвижными деталями.

Размеры нельзя переносить с чертежа напольной модели на подвесную и обратно. Даже два унитаза одного типа могут иметь разный выступ и форму боковой поверхности. Если держатель был выбран относительно края старой чаши, после замены сантехники та же точка может оказаться слишком далекой или попасть за новый выступ. Надежный ориентир — контур конкретного изделия в масштабе один к одному и проверенная посадка.

Перед окончательным креплением требуется убедиться, что выбранное место не совпадает со скрытыми трубами, проводкой и участками, где нарушение гидроизоляции недопустимо. Эргономически удобная точка еще не означает, что в ней можно сверлить стену. Способ монтажа определяют после сопоставления разметки со схемой коммуникаций и документацией установленного оборудования.

Дверь, ершик и шкаф: траектории, которые пересекаются со шлангом

На статичном плане свободное место рядом с унитазом может выглядеть достаточным. В эксплуатации его занимают движущаяся дверь, мебельный фасад, крышка унитаза, рука с лейкой и провисающая петля шланга. Поэтому проверять нужно не только габариты предметов, но и их траектории.

Если входная дверь открывается внутрь, ручка или край полотна могут задевать висящий шланг, прижимать петлю к стене либо заводить ее под дверь. Держатель при этом может находиться вне зоны полотна, но нижняя часть шланга все равно пересечет его дугу.

Для шкафа или тумбы учитывают корпус, сектор открывания фасада, положение ручки, нижней кромки и выдвижных ящиков. Возле держателя должно оставаться место для кисти и для предусмотренного инструкцией способа снятия лейки. Открытая мебель не должна перекрывать доступ к управлению или зажимать шланг.

Ершик, корзина и держатель бумаги формально не связаны с водопроводом, но занимают рабочую зону. Шланг не должен ложиться на них при хранении или захватывать предмет при движении к чаше. Расстановку таких аксессуаров поэтому включают в общую компоновку, а не откладывают до завершения монтажа.

Особого внимания требует узкий промежуток между чашей и мебелью. Свободная петля способна войти в щель, а при открывании фасада или изменении положения пользователя — оказаться зажатой. Если предполагаемый маршрут пересекает такую зону, корректируют положение держателя, выпуска или соседнего предмета.

Все пересечения удобнее оценивать в одном полном сценарии на макете. Если для использования приходится придерживать шланг второй рукой, отодвигать аксессуар или частично закрывать шкаф, компоновка требует корректировки. В тесном помещении небольшое согласованное смещение нескольких элементов может быть полезнее изменения только высоты держателя.

Полноразмерный макет на стене до укладки плитки

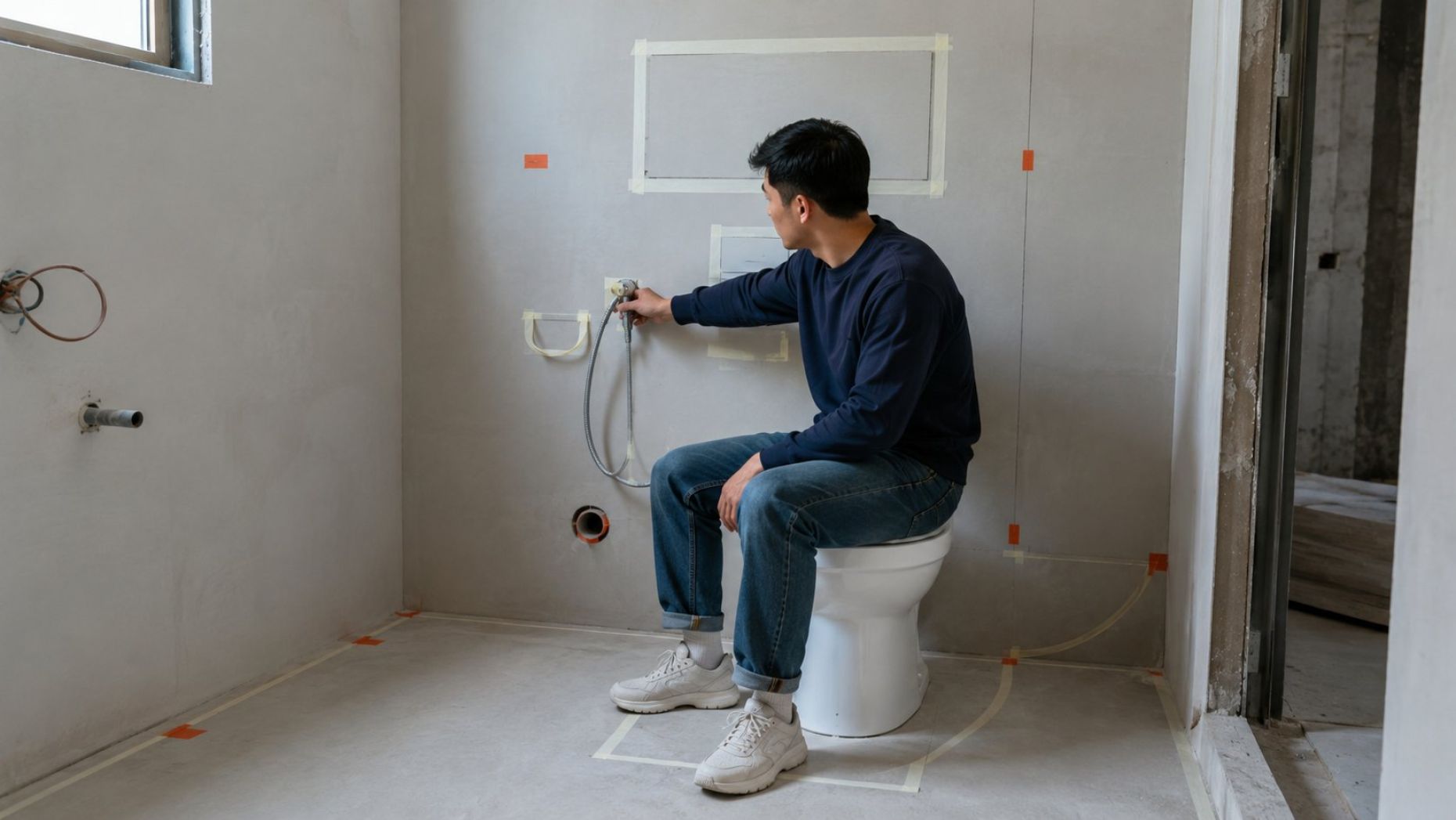

Макет в масштабе один к одному позволяет проверить взаимное положение деталей без подключения воды. Сначала на стене проводят линию будущего чистого пола. Затем малярной лентой обозначают контур чаши, бачка или облицовки инсталляции, клавишу смыва, держатель, выход шланга и границы мебели. На полу отмечают основание напольного унитаза и дугу двери.

Если унитаз еще не установлен, одной линии на стене недостаточно. Высоту и выступ чаши воспроизводят устойчивым полноразмерным макетом, позволяющим оценить посадку, либо используют выбранное изделие без подключения. Важно получить реальное положение корпуса относительно стены: стоя точку захвата обычно оценивают иначе, чем сидя.

Лейку можно заменить предметом сходного размера и формы, а держатель — петлей из малярной ленты. Шланг имитируют нерастяжимым шнуром длины, соответствующей выбранной комплектации. Его начало закрепляют в центре предполагаемого подключения. Шнур должен свободно двигаться, иначе макет не покажет провисание и столкновения с соседними предметами.

Проверку проводят для каждого постоянного пользователя отдельно:

1. сесть в привычном положении и выбрать естественную руку захвата;
2. снять макет лейки способом, предусмотренным конструкцией держателя, без глубокого наклона и разворота корпуса;
3. провести шнур по рабочему маршруту, не натягивая его;
4. вернуть лейку в держатель и проверить доступ к управлению;
5. посмотреть, где находится нижняя точка петли;
6. повторить действия при разных положениях двери, крышки и мебельных фасадов.

Все спорные положения отмечают отдельными кусками ленты. Так на стене появляется не абстрактная высота, а зона, в которой одновременно выполняются условия досягаемости и свободного движения шланга. После выбора точки размеры заново снимают от линии чистого пола: отдельно до оси держателя и отдельно до центра выхода.

До укладки плитки разметку сопоставляют с монтажной документацией комплекта, габаритным чертежом унитаза и схемой скрытых коммуникаций. При необходимости положение корректируют с учетом толщины будущей отделки. Финальные метки должны однозначно показывать, от какой плоскости и до какого элемента указан каждый размер. Это позволяет сохранить результат примерки при переходе от макета к монтажу, не превращая удобство конкретных пользователей в случайное расстояние от пола.

Специалист по установке может перенести проверенные на макете координаты в монтажную схему, сопоставить их со скрытыми коммуникациями и документацией выбранного комплекта. Это особенно важно при скрытом монтаже, когда положение внешних элементов связано с размещением монтажных частей за отделкой.
