Замена встроенной плиты без переделки столешницы: как сопоставить старый вырез и новую модель

При замене встроенной плиты нельзя ориентироваться только на указанную в каталоге ширину. Две модели одного формата могут различаться размерами погружаемой части, формой углов, положением крепежа и требованиями к пространству снизу. Поэтому совместимость определяют не примеркой «входит или не входит», а сопоставлением монтажного чертежа новой модели с фактической геометрией старого посадочного места.

Проверка должна ответить сразу на несколько вопросов: пройдет ли корпус в проем, полностью ли верхняя часть перекроет его, останется ли надежная опора по периметру, смогут ли работать штатные скобы и уплотнитель, не возникнет ли конфликт с духовкой, ящиком или перемычкой. Только после этого становится понятно, возможна ли установка в прежний вырез или столешницу придется дорабатывать.

Внешний габарит, размер корпуса и монтажный вырез: три разные величины

В карточке товара первой обычно заметна общая ширина плиты. Это размер верхней части — рамки, стекла или металлической поверхности, которая остается над столешницей. Он помогает оценить положение прибора относительно стены и соседних предметов, но сам по себе ничего не говорит о совместимости с существующим отверстием.

Вторая величина — размер погружаемого корпуса. Именно эта часть проходит внутрь тумбы. Корпус может быть меньше верхней поверхности, однако снизу у него бывают выступы, крепежные элементы, клеммный блок или места подключения. Поэтому измерение только ровной центральной части не заменяет боковой и нижний виды из монтажной документации.

Третья величина — монтажный вырез. Производитель может указывать его как одно значение, пару предельных значений либо схему с отдельными требованиями к углам и положению относительно краев. Обозначения у разных марок различаются, поэтому сравнивать нужно смысл размеров на чертеже, а не одинаковые буквы в двух инструкциях.

Для старой и новой моделей полезно выписать в один список:

• внешнюю длину и ширину верхней части;
• длину, ширину и глубину погружаемого корпуса;
• требуемые размеры выреза;
• форму и радиусы углов;
• минимальные отступы, если они обозначены изготовителем;
• положение креплений, подключений и нижних выступов.

Если инструкция старой плиты сохранилась, ее чертеж помогает понять первоначальную геометрию. Но окончательным основанием для решения остается фактический обмер: при изготовлении отверстия могли появиться отклонения, а под рамкой — сколы или локальные расширения.

Карта старого выреза: длина, ширина, радиусы и положение относительно краев

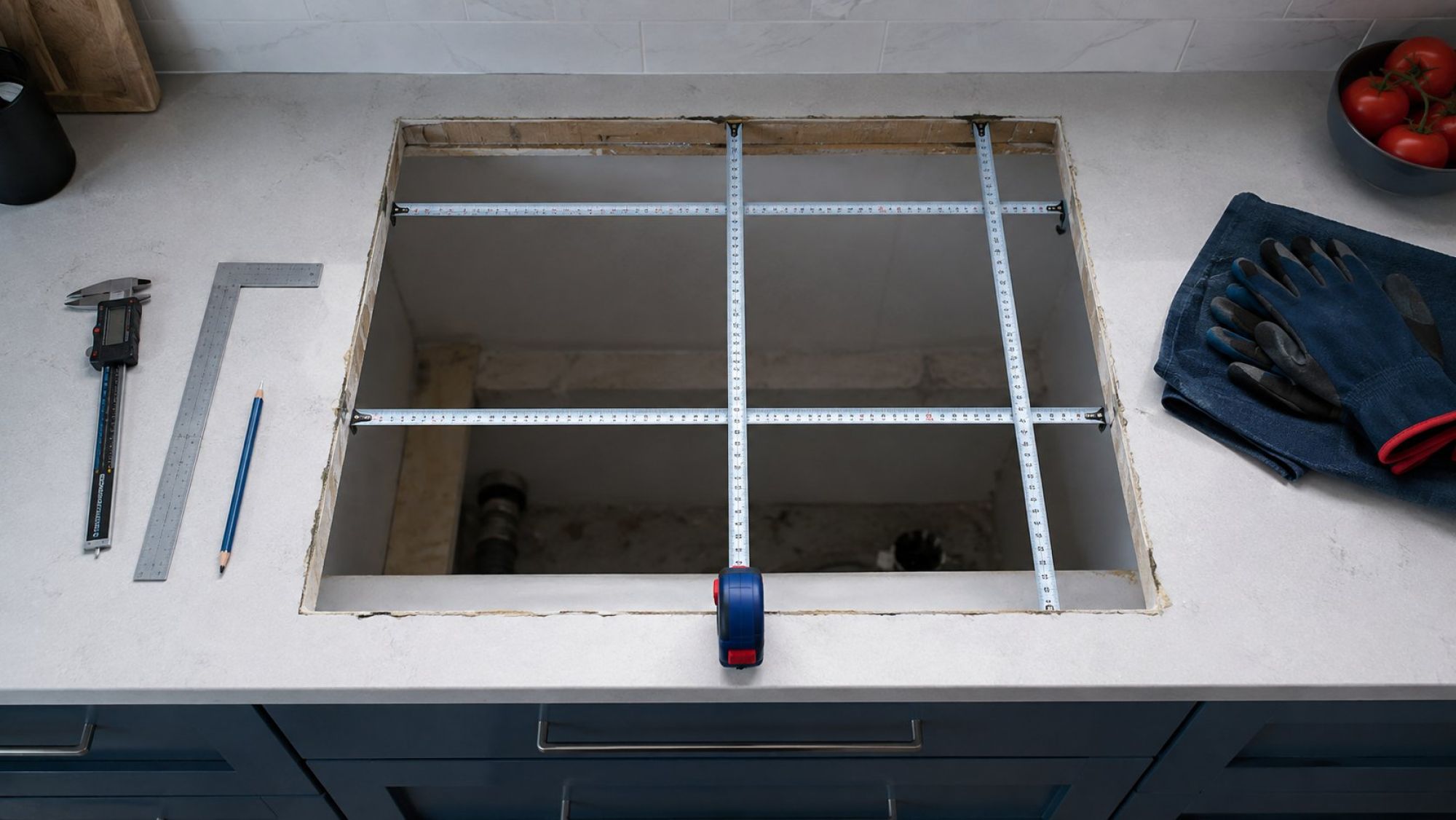

Старую плиту снимают до контрольного обмера, потому что измерение по внешней рамке не показывает границы отверстия. Проем рассматривают как отдельную геометрическую фигуру, а не как прямоугольник с единственной длиной и шириной.

Длину и ширину проверяют в нескольких местах. Для ширины сопоставляют участки у левого края, в центре и у правого края; для длины — зоны у передней кромки, в середине и сзади. Разные результаты показывают, что стороны могут быть непараллельными, иметь выступы или локальные углубления. В таком случае ориентироваться на один удобный замер нельзя: корпусу мешает самое узкое место, а перекрытие верхней частью оценивают по самому широкому.

Отдельно фиксируют углы. Вырез со скруглениями и проем с почти прямыми углами могут иметь одинаковые общие размеры, но по-разному сочетаться с корпусом новой модели. Если радиус старого угла больше допустимого для новой посадки, корпус может упереться в материал раньше, чем займет штатное положение. Если под рамкой обнаружены сколы, их также включают в контур проема: скрытый дефект способен уменьшить фактическую ширину опорной зоны.

Следующая часть карты — положение отверстия в столешнице. Измеряют расстояния от его границ до переднего, заднего и боковых краев, а также до стыков, мойки и соседних вырезов. Эти участки образуют перемычки, прочность и допустимость изменения которых зависят от материала и требований изготовителя столешницы. Даже небольшое расширение нельзя оценивать отдельно от оставшегося запаса по краям.

Результат удобно оформить как эскиз сверху: контур отверстия, несколько замеров каждой стороны, радиусы, сколы и расстояния до ближайших границ. Такой эскиз сопоставляют с монтажной схемой новой плиты без округления размеров в удобную сторону.

Перекрытие проема рамкой и зона опоры новой плиты

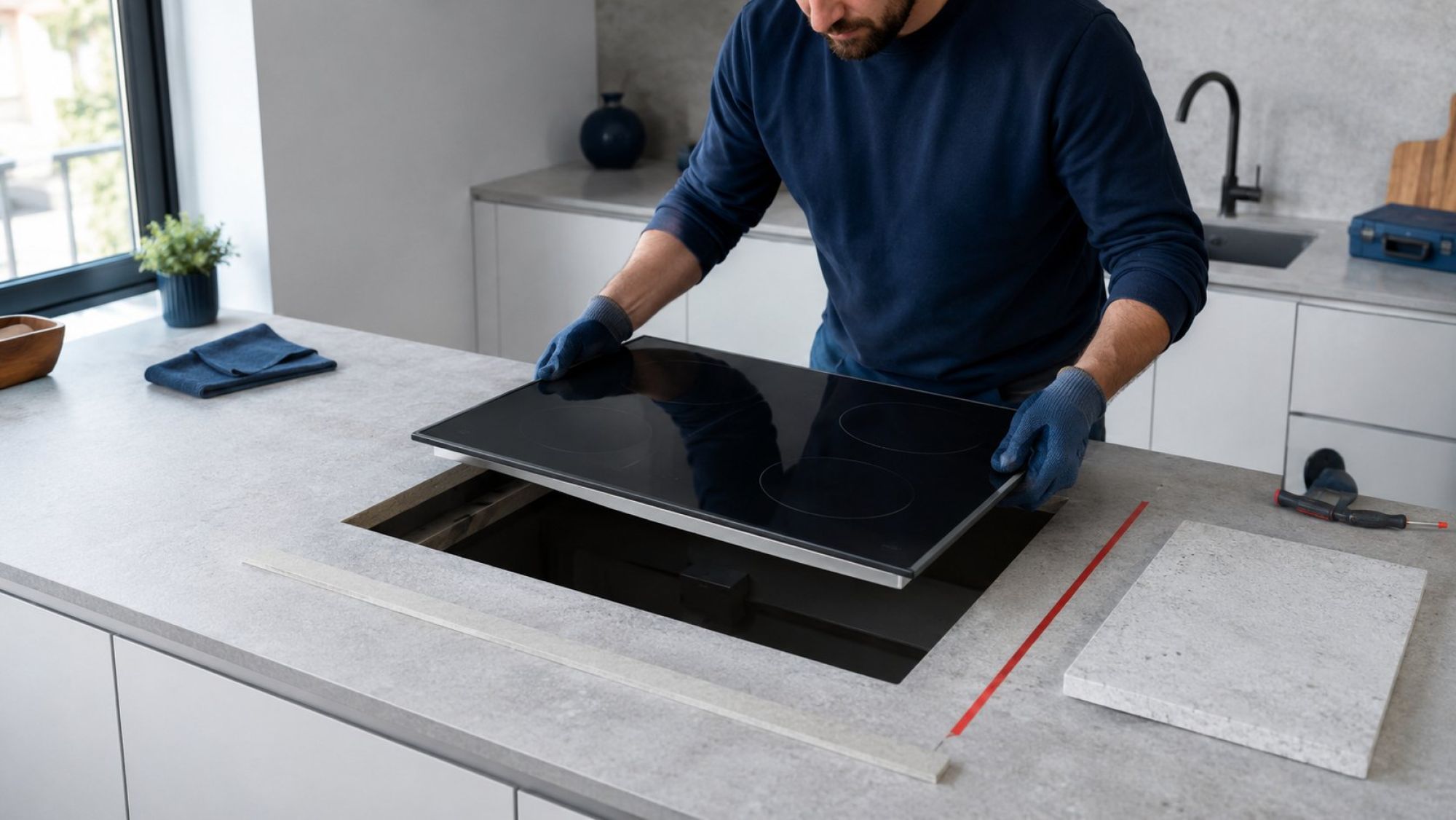

Прохождение корпуса через отверстие — только половина проверки. Верхняя часть должна закрыть проем и опираться на предусмотренный контур столешницы. Если старое отверстие шире нового монтажного размера, внешне крупная плита все равно может не обеспечить достаточного перекрытия на одной из сторон.

Зону опоры определяют отдельно по каждой кромке. Для этого контур погружаемого корпуса и внешний контур верхней части совмещают с картой старого отверстия. При смещенном или трапециевидном проеме опора слева может быть заметно шире, чем справа. Средняя разница размеров здесь неинформативна: важен наиболее неблагоприятный участок, включая углы и сколы.

Слишком большой проем создает сразу несколько проблем. Его край может оказаться видимым из-под рамки или стекла. Штатный уплотнитель может частично попасть над пустотой вместо ровной поверхности. Корпус при этом формально войдет, но его устойчивость и прилегание уже не будут соответствовать предусмотренной схеме установки.

Ширину необходимого опорного контура нельзя назначить универсально для всех моделей. Ее проверяют по монтажному чертежу, конструкции края и схеме штатного уплотнения конкретной плиты. Герметик не заменяет отсутствующий материал столешницы, а нештатная подкладка не становится допустимой опорой без подтвержденного решения для данной модели и основания.

ЛДСП, массив, компакт-ламинат и камень: пределы доработки выреза

Одинаковое расхождение между старым и новым вырезом приводит к разным решениям в зависимости от материала столешницы. Поэтому сначала устанавливают ее точный тип, а затем сверяют допустимые способы обработки с техническим руководством изготовителя.

ЛДСП

После расширения выреза у ЛДСП появляется новая открытая кромка. Она должна быть обработана способом, предусмотренным для этого материала, чтобы основание не оставалось незащищенным от влаги. Важно также оценить состояние старого среза: разбухший, рыхлый или выкрошенный участок нельзя считать полноценной опорой только потому, что он скрывается верхней частью плиты.

Массив

У массива учитывают направление и состояние древесины, возможные трещины, стыки ламелей и существующую защитную обработку. Возможность расширения определяется не только величиной снимаемого слоя, но и тем, какая перемычка останется после работы и как будет защищена новая кромка.

Компакт-ламинат

Компакт-ламинат нельзя автоматически приравнивать к обычной ламинированной древесной плите. Требования к инструменту, форме углов и обработке среза нужно брать из документации производителя конкретного материала. Неподтвержденная доработка способна оставить сколы или создать нежелательную концентрацию напряжения у угла.

Камень

Для натурального или искусственного камня значение имеют тип материала, толщина, форма углов, расположение швов и оставшиеся перемычки. Расширение либо восстановление такого проема оценивает профильный обработчик по техническим требованиям соответствующего материала. Обещать безопасный результат только на основании внешнего осмотра или общего размера отверстия нельзя.

Вставка или переходная рамка рассматривается лишь тогда, когда для нее есть документация: совместимые материалы, способ опоры, крепления и пределы применения. Самодельная полоса, закрывающая щель, не подтверждает ни устойчивость плиты, ни сохранность столешницы.

Крепежные скобы, уплотнитель и неровная поверхность вокруг проема

После геометрии проверяют штатную систему фиксации. В комплекте новой плиты могут быть скобы, зажимы или другие элементы, которым требуется доступ к определенному участку кромки снизу. Им способны помешать стенка тумбы, мебельная перемычка, усилитель столешницы или край расположенной ниже техники.

Положение каждого крепления сверяют с инструкцией новой модели и фактическим пространством вокруг проема. Нельзя считать посадку подходящей, если плиту удается положить сверху, но штатные фиксаторы невозможно установить или затянуть предусмотренным способом. Перенос крепления в произвольную точку также требует прямого разрешения изготовителя.

Штатный уплотнитель рассчитан на непрерывное прилегание к опорной поверхности. Шов между частями столешницы, декоративный бортик, остатки старого состава, вздутие или деформация могут приподнять одну сторону плиты и оставить другую без равномерного контакта. Поэтому плоскость вокруг отверстия осматривают по всему периметру, а не только в заметной передней части.

Дополнительный герметик не следует назначать по общему правилу. Сначала проверяют инструкцию: она определяет комплектацию, расположение уплотнения и допустимый порядок монтажа. Если основание неровное или опорный участок разрушен, слой состава не исправляет саму геометрию и не создает штатную зону опоры.

Корпус новой плиты над духовкой, ящиком или мебельной перемычкой

Совпавший контур сверху еще не означает, что новая плита поместится по высоте. У нее может быть более глубокий корпус, выступающий вентилятор, клеммный блок, патрубок либо участок, в котором должен проходить кабель или газовая подводка. Все эти элементы наносят на боковой разрез тумбы.

Если снизу установлена духовка, совместимость проверяют по инструкциям обоих приборов. Учитывают фактическую высоту духовки, положение ее корпуса и верхних деталей, необходимое пространство между приборами и предусмотренную траекторию охлаждающего воздуха. Совпадение бренда плиты и духовки само по себе не подтверждает, что выбранная пара допускает данную компоновку.

При расположенном снизу ящике проверяют не только его закрытое положение. Важно, не пересекает ли траектория движения ящика корпус плиты, провод, клеммный блок или подводку. Содержимое верхнего ящика также не должно занимать пространство, которое по монтажной схеме относится к прибору и его коммуникациям.

Мебельная перемычка способна конфликтовать с корпусом либо крепежной скобой даже при достаточной общей глубине тумбы. Перенос или удаление такой детали нельзя считать мелкой корректировкой без оценки ее функции в мебели. Для сопоставления нужны боковой разрез новой плиты, документация нижнего прибора и фактические размеры тумбы.

Четыре исхода сопоставления: тот же проем, расширение, восстановление или новая столешница

Итоговое решение принимают по всей матрице параметров, а не по одному совпавшему размеру.

1. Установка в существующий проем. Этот вариант подходит, если фактический контур соответствует требованиям новой модели, корпус проходит с учетом углов и выступов, верхняя часть полностью перекрывает отверстие, а по всему периметру сохраняется предусмотренная опора. Штатные крепления и уплотнитель должны работать по инструкции, снизу должно оставаться требуемое пространство для корпуса, подключений и вентиляции.
2. Ограниченное расширение. Его рассматривают, когда старый вырез меньше требуемого, но новая граница не нарушает допустимые перемычки и не попадает на шов, скол, мебельную деталь или соседний объект. Возможность и технология обработки подтверждаются требованиями изготовителя столешницы. Для древесных материалов отдельно предусматривают защиту нового среза; для компакт-ламината и камня — разрешенный способ обработки соответствующего материала.
3. Профессиональное восстановление. Такой сценарий возникает, если старый проем слишком велик, имеет разрушенные кромки либо форму, при которой новая плита не получает штатную опору. Решение возможно только при наличии профильной технологии для конкретной столешницы и понятной схемы сопряжения с новой моделью. Ремонтная вставка или переходный элемент должны иметь подтвержденное назначение, а не просто закрывать видимый зазор.
4. Замена столешницы. Этот исход надежнее адаптации, когда невозможно обеспечить требуемый контур опоры, остаточные перемычки не соответствуют ограничениям изготовителя, материал поврежден или предлагаемое восстановление не имеет подтвержденной технологии. То же решение рассматривают, если новое положение выреза неизбежно конфликтует со швом, краем, мебелью или нижней техникой.

Для окончательного сопоставления нужны монтажные чертежи обеих моделей, точная карта старого выреза, сведения о материале столешницы и разрез тумбы. Если для доработки требуются специальные допуски, их получают у изготовителя материала или профильного производства. Для услуги «Установка встроенных плит» это позволяет заранее отделить обычную замену в готовом проеме от мебельных или камнеобрабатывающих работ и выбрать новую модель по реальной посадке, а не по номинальной ширине.
